Détails sur le produit:
Conditions de paiement et expédition:
|
| gamme actuelle: | 0.5~630A | de sortie: | 0-500mA/0.333V (C.A.) |
|---|---|---|---|
| classe: | 0,2、 1,0 du、 0,5 | Fenêtre intérieure: | 8.0 - 32.0mm |
| Construction: | lien | Personnalisable: | Oui |
| Surligner: | noyau fendu ct,type transformateur de courant de noyau fendu |
||

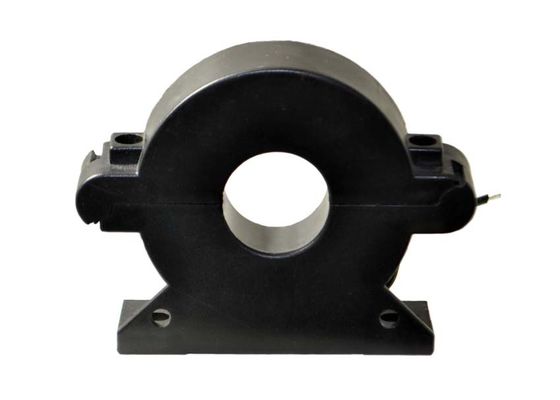

Transformateurs de courant CT 0-500mA à noyau divisé CT SCTK661 série AC, large fenêtre intérieure, personnalisable
Les transformateurs de courant de type SCTK661 à montage arrière (à noyau divisé) ont été spécialement conçus pour faciliter leur installation dans des réseaux nouveaux ou existants. Ils peuvent être installés sans ouvrir de câble ou de circuit de barre omnibus. Une résistance de précision interne à travers l'enroulement secondaire du TC fournit une sortie à basse tension de sécurité.
Caractéristiques:
Applications:
Paramètre électrique
| La fréquence | 50-60Hz |
| Entrée nominale | 0.5A-630A |
| Plage de mesure | 10% In-130% In |
| Puissance nominale | 0.333V (AC) ou 0-500mA |
| Rapport | ≤ ± 0,1 ％ |
| Angle de phase | ≤ ± 30min |
| Résistance diélectrique | 2,5KV / 1mA / 1min |
| La resistance d'isolement | DC500V / 100MΩmin |
Paramètre mécanique
| Cas | PC / UL94-V0 |
| Bobine | PC |
| Coeur | Permalloy |
| Structure interne | Époxy |
| Construction | Attacher |
| Exploitation temporaire | 25 75 ℃ |
| humidité d'exploitation | ≤85% |
| Connexion de sortie | UL1015 22AWG Fil (fil jumelé) 2.5m |
Sélection du type
| P / N | Entrée nominale (UNE) | Sortie (mA / V) | Précision | Dimensions (mm / inch) | |||||
| UNE | B | C | ré | E | |||||
| SCTK661A-008 | 0.5-50A (1,5,10,30,50) | 0-50mA 0.333V | 0.2,0.5,1.0 | 36,0 (1,42) | 22,0 (0,87) | 20.0 (0,79) | 8.0 (0,31) | 2500 (100) | |
| SCTK661B-013 | 1-100A (5,10,50,75,100) | 0-100mA 0.333V | 0.2,0.5,1.0 | 45,0 (1,77) | 22,0 (0,87) | 20.0 (0,79) | 13.0 (0.51) | 2500 (100) | |
| SCTK661C-019 | 5-250A (10 100 200 250 250) | 0-200mA 0.333V | 0.2,0.5,1.0 | 60,0 (2,36) | 22,0 (0,87) | 20.0 (0,79) | 19.0 (0,75) | 2500 (100) | |
| SCTK661D-023 | 5-400A (10 100 200 250 250) | 0-200mA 0.333V | 0.2,0.5,1.0 | 60,0 (2,36) | 22,0 (0,87) | 20.0 (0,79) | 23.0 (0,91) | 2500 (100) | |
| SCTK661E-032 | 10-630A (20 100 250 400 600) | 0-500mA 0.333V | 0.2,0.5,1.0 | 76,0 (2,99) | 22,0 (0,87) | 20.0 (0,79) | 32.0 (1,26) | 2500 (100) | |
Remarques: les spécifications du produit peuvent être personnalisées
