Détails sur le produit:
Conditions de paiement et expédition:
|
| gamme actuelle: | 5~3000A | de sortie: | 0-5A / 0-10V (C.A.) |
|---|---|---|---|
| classe: | 0,2、 1,0 du、 0,5 | Mode sortie: | Sortie d'avance |
| Diamètre de maintenir le fil: | 25mm-100mm | Personnalisable: | Oui |
| Surligner: | noyau fendu ct,type transformateur de courant de noyau fendu |
||

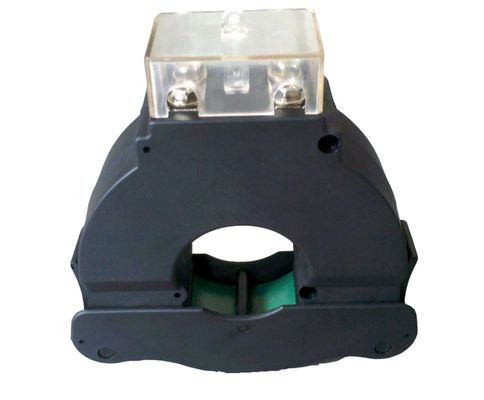

L'UL de la série SCTK662 a délivré un certificat le transformateur de courant CT de grande précision, de noyau fendu l'entrée 5-3000A
La série SCTK662 de transformateur de courant de fente-noyau offre 0V-10V et 0mA-500mA à secondaire du courant primaire senti. Sans employer le CT secondaire à l'intérieur de du mètre, les utilisateurs relient directement la série SCTK662 au mètre pour l'application régulatrice de grande précision. Elle permet à un mètre d'être adopté pour la diverse estimation actuelle en changeant seulement le CT primaire ainsi elle fait le mètre compact concevoir et réduit développer le coût. En outre, le circuit de protection de surtension est inclus pour offrir sûr, rapidement et l'installation rentable.
CARACTÉRISTIQUES
Paramètre électrique
| Fréquence | 50-400Hz |
| Entrée évaluée | 5A-3000A |
| Chaîne de mesure | 5%In-130%In |
| Sortie évaluée | 0-10V (C.A.) ou 0-5A |
| Rapport | ± 0,2% de ≤ |
| Angle de phase | ≤ ±10min |
| Résistance diélectrique | 2.5KV/1mA/1min |
| Résistance d'isolation | DC500V/100MΩmin |
Paramètre mécanique
| Cas | PC /UL94-V0 |
| Bobine | PBT |
| Noyau | Acier de silicium |
| Structure interne | Époxyde |
| Construction | Lien |
| Temp de opération | - 25℃~+75℃ |
| Humidité fonctionnante | ≤85% |
| Connexion de sortie | Fil d'UL1015 22AWG (fil twinsted) 2.5m |
Dactylographiez la sélection
| P/N |
Entrée évaluée (a) |
Sortie (mA/V) | Exactitude | Dimensions (millimètres) | ||||||
| Φ | A | B | C | D | E | |||||
| SCTK662A-025 |
5-400A (5,100,250,400A) |
0-200mA 0-10V |
0,2, 0,5, 1,0 | 25 | 98 | 70 | 22 | 16 | 30 | |
| SCTK662B-045 |
50-1000A (50,250,400,1000A) |
0-500mA 0-10V |
0,2, 0,5, 1,0 | 45 | 128 | 98 | 26 | 16 | 32 | |
| SCTK662C-065 |
100-1500A (100,800,1000,1500A) |
0-500mA 0-10V |
0,2, 0,5, 1,0 | 65 | 148 | 118 | 26 | 16 | 34 | |
| SCTK662D-080 |
500-2000A (500,1000,1500,2000A) |
0-500mA 0-10V |
0,2, 0,5, 1,0 | 80 | 164 | 132 | 28 | 16 | 36 | |
| SCTK662E-100 |
800-3000A (800,1000,2500,3000A) |
0-600mA 0-10V |
0,2, 0,5, 1,0 | 100 | 194 | 162 | 30 | 16 | 38 | |
Notes : Des spécifications produit peuvent être adaptées aux besoins du client
