| gamme actuelle: | 5~1000A | de sortie: | 0-10Vac ou 0-5A |
|---|---|---|---|
| Précision: | 0,2、 1,0 du、 0,5 | fréquence: | 50-400Hz |
| Structure de bobine: | Toroïdal | Personnalisable: | Oui |
| Surligner: | noyau fendu ct,type transformateur de courant de noyau fendu |
||

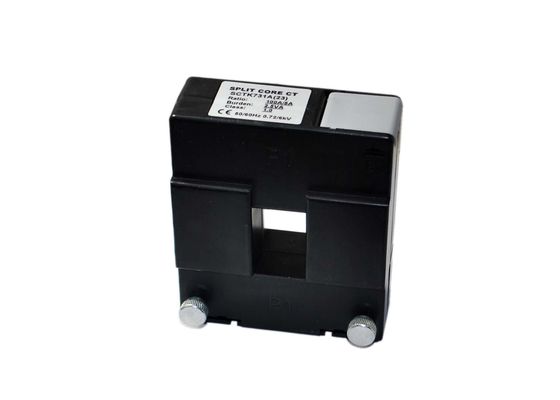

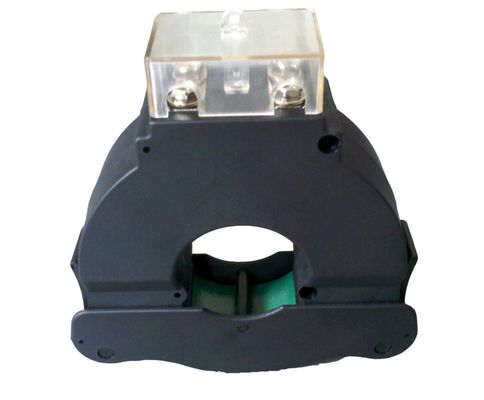

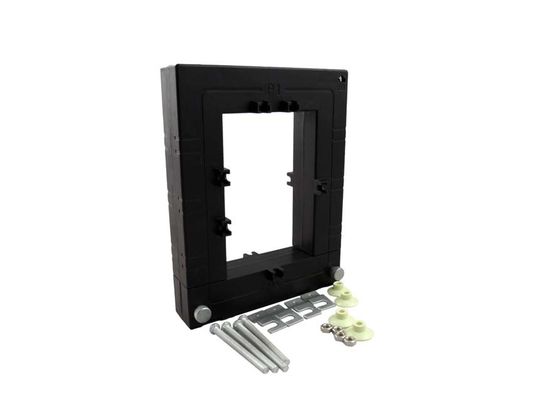

Transformateur de courant à coeur divisé de la série SCTK673 avec boîtier encapsulé dans une époxy et entrée 5 ~ 1000 A, classe 0.2,0.5,1.0
Les transformateurs de courant de type SCTK673 à montage ultérieur (à noyau divisé) ont été spécialement conçus pour faciliter leur installation dans des réseaux nouveaux ou existants. Ils peuvent être installés sans ouvrir de câble ou de circuit de barres. Une résistance de précision interne à travers l'enroulement secondaire du TC fournit une sortie à basse tension de sécurité. Cela peut économiser du temps et des coûts d'installation.
Caractéristiques:
Applications:
Paramètre électrique
| La fréquence | 50-400Hz |
| Entrée nominale | 5A-1000A |
| Plage de mesure | 5% In-130% In |
| Puissance nominale | 0-10V (AC) ou 0-5A |
| Rapport | ≤ ± 0,2% |
| Angle de phase | ≤ ± 10min |
| Résistance diélectrique | 2,5KV / 1mA / 1min |
| La resistance d'isolement | DC500V / 100MΩmin |
Paramètre mécanique
| Cas | PC / UL94-V0 |
| Bobine | PBT |
| Coeur | Acier au silicium |
| Structure interne | Époxy |
| Construction | Attacher |
| humidité d'exploitation | ≤85% |
| Exploitation temporaire | 25 75 ℃ |
| Connexion de sortie | UL101522AWGWire (twinstedwire) 2.5m |
Sélection du type
P / N | Entrée nominale (UNE) | Sortie (mA / V) | Précision | Dimensions (mm) | |||||||||
| Ø | UNE | B | C | ré | E | F | g | Ø1 | Ø2 | ||||
| SCTK673A-025 | 5-400A (5.100.250.400A) | 0-200mA 0-10V | 0,2 0.5 1,0 | 25 | 100 | 100 | 42 | 60 | 87 | 72 | 22 | 16 | 5 |
| SCTK673B-045 | 50-1000A (50 250 400,1000A) | 0-500mA 0-10V | 0,2 0.5 1,0 | 45 | 123 | 123 | 42 | 80 | 109 | 94 | 23 | 16 | 5 |
Remarques: les spécifications du produit peuvent être personnalisées
