Détails sur le produit:
Conditions de paiement et expédition:
|
| Entrée: | 0A-1000A | de sortie: | 0.333VAC ou 0-5A |
|---|---|---|---|
| Chaîne de mesure: | 10%In-130%In | Précision: | 0,2、 1,0 du、 0,5 |
| Matériel de noyau: | Permalloy | Personnalisé: | Oui |
| Surligner: | noyau fendu ct,capteur de courant de noyau fendu |
||

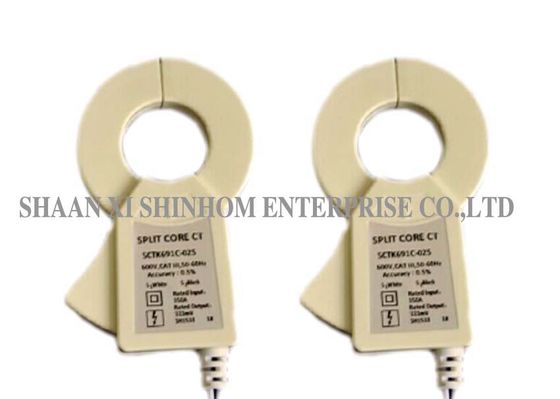

Transformateur de courant à coeur divisé de la série SCTK691C avec test de courant monophasé de 0mA à 1000A
Les transformateurs de courant de la série SCTK691C sont des transformateurs de courant à pince. Le CT peut être monté sur des panneaux existants, tels que des centres de contrôle ou des centres de charge, pour mesurer ou contrôler la puissance.
Caractéristiques:
Applications:
Paramètre électrique
| La fréquence | 50-2,5 KHz |
| Entrée nominale | 0.5A-630A |
| Plage de mesure | 10% In-130% In |
| Puissance nominale | 0.333V (AC) ou 0-5A |
| Rapport | ≤ ± 0,2% |
| Angle de phase | ≤ ± 10min |
| Résistance diélectrique | 5.0KV / 1mA / 1min |
| La resistance d'isolement | DC500V / 100MΩmin |
Paramètre mécanique
| Cas | PC / UL94-V0 |
| Bobine | PBT |
| Structure interne | Époxy |
| Exploitation temporaire | 25 75 ℃ |
| humidité d'exploitation | ≤85% |
| Connexion de sortie | Borne ou fil UL1015 22AWG 1,5 m |
Sélection du type
| P / N | Entrée nominale (UNE) | Sortie (mA / V) | Précision | Dimensions (mm) | |||||
| UNE | B | C | ré | E | |||||
| SCTK691C-010 | 0.5-100A | 0.333V / 0-50mA | 0.2,0.5,1.0 | 63,0 | 25,0 | 20.0 | 10.0 | 37,0 | |
| SCTK691C-016 | 1-250A | 0.333V / 0-100mA | 0.2,0.5,1.0 | 71.0 | 20.0 | 15.0 | 16,0 | 43.0 | |
| SCTK691C-025 | 5-400A | 0.333V / 0-200mA | 0.2,0.5,1.0 | 87,0 | 20.0 | 15.0 | 25,0 | 52,0 | |
| SCTK691C-036 | 5-630A | 0.333V / 0-200mA / 1A | 0.2,0.5,1.0 | 117,0 | 27,0 | 22,0 | 35,0 | 71,0 | |
| SCTK691C-050 | 5-1000A | 0.333V / 0-500mA / 1A / 5A | 0.2,0.5,1.0 | 135,0 | 27,0 | 22,0 | 50.0 | 100,0 | |
Remarques: les spécifications du produit peuvent être personnalisées
