Noyau commun de place de cavité de ferrite de bobine de mode monophasé pour filtres secteur

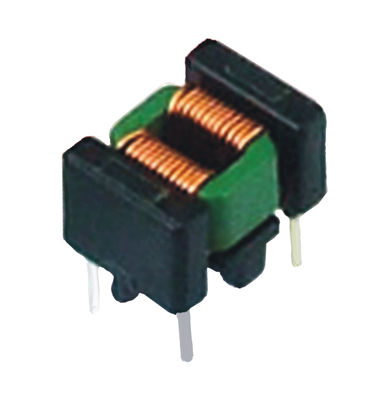

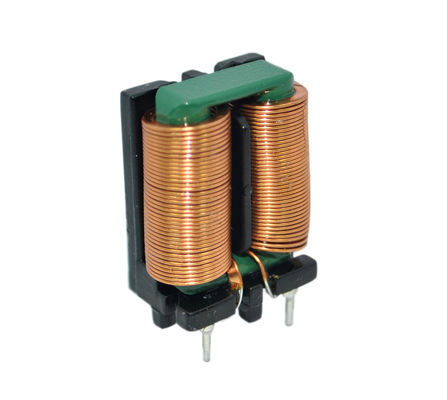

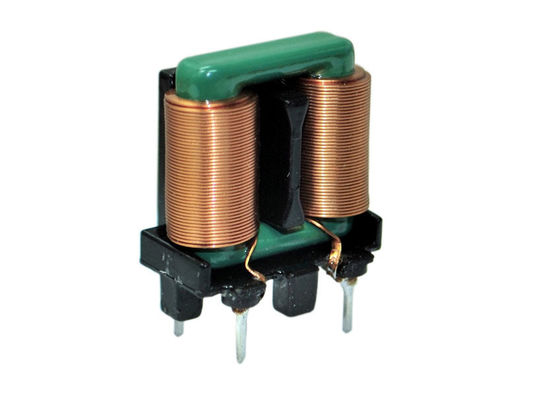

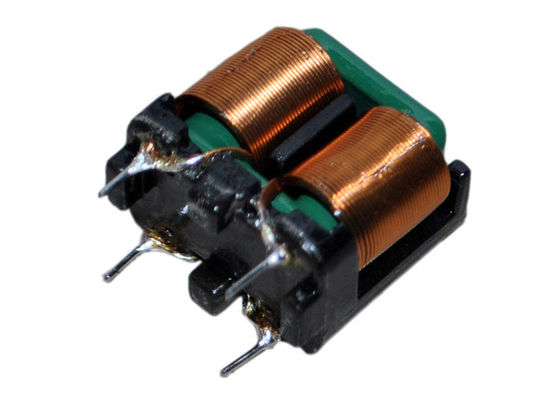

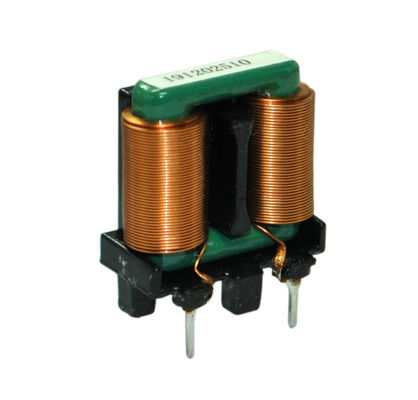

Single Phase Common Mode Coil Ferrite Hollow Square Core For Line Filters
Single Phase Common Mode Coil Ferrite Hollow Square Core For Line Filters Single Phase Common Mode Coil Ferrite Hollow Square Core For Line Filters Single Phase Common Mode Coil Ferrite Hollow Square Core For Line Filters Single Phase Common Mode Coil Ferrite Hollow Square Core For Line Filters Single Phase Common Mode Coil Ferrite Hollow Square Core For Line Filters

Image Grand :  Noyau commun de place de cavité de ferrite de bobine de mode monophasé pour filtres secteur meilleur prix

Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: Shinhom
Certification: RoHS
Numéro de modèle: LFT
Conditions de paiement et expédition:
Quantité de commande min: négociation
Prix: Negotiation
Détails d'emballage: carton
Délai de livraison: 4~8 semaines
Conditions de paiement: T/T.
Capacité d'approvisionnement: 1000000/Month
Contact
Description de produit détaillée
Phase: Monophasé Noyau: Place creuse de ferrite
Examinez la fréquence: 10KHz Température de fonctionnement: -40ºC à +150ºC
Rapport de tours: 1:1 Inductance adaptée aux besoins du client: Oui
Surligner:

obstructions toroïdales de mode commun

,

obstruction commune de ligne électrique de mode

La bobine d'obstructions commune à forte intensité à haute fréquence de mode de fil plat et l'inductance peuvent être adaptées aux besoins du client





Spécifications Inductance
MINUTE
1KHZ 0.25V		 Dimensions (millimètre max) Courant (A) Puissance (W)
W D H L E Horizontal vertical Max Max
P1 P2 P1 P2
SQ1515 >15mH 16 22 22 3,5 0,8 12,8 10 8 7 1,5 60
SQ1515 >20mH 16 22 22 3,5 0,8 12,8 10 8 7 1,2 60
SQ1515 >25mH 16 22 22 3,5 0,8 12,8 10 8 7 1,2 60
SQ1515 >15mH 18 22 14 3,5 0,8 16,8 12,8 - - 1,5 60
SQ1515 >20mH 18 22 14 3,5 0,8 16,8 12,8 - - 1,2 60
SQ1515 >25mH 18 22 14 3,5 0,8 16,8 12,8 - - 1,2 60
SQ1615 >15mH 16 22 23 3,5 0,8 12,8 10 8 7 1,5 65
SQ1615 >20mH 16 22 23 3,5 0,8 12,8 10 8 7 1,2 65
SQ1615 >25mH 16 22 23 3,5 0,8 12,8 10 8 7 1,2 65
SQ1615 >15mH 18 22 14 3,5 0,8 16,8 12,8 - - 1,5 65
SQ1615 >20mH 18 22 14 3,5 0,8 16,8 12,8 - - 1,2 65
SQ1615 >25mH 18 22 14 3,5 0,8 16,8 12,8 - - 1,2 65
SQ1918 >12mH 15 25 26 4 0,8 12,8 10 10 10 2,0 180
SQ1918 >20mH 15 25 26 4 0,8 12,8 10 10 10 1,5 180
SQ1918 >30mH 15 25 26 4 0,8 12,8 10 10 10 1,2 180
SQ1918 >12mH 22 24 13 4 0,8 16,8 15 - - 2,0 180
SQ1918 >20mH 22 24 13 4 0,8 16,8 15 - - 1,5 180
SQ1918 >30mH 22 24 13 4 0,8 16,8 15 - - 1,2 180
SQ2418 >12mH 15 24 32 4 0,8 12,5 10 - - 2,5 250
SQ2418 >20mH 15 24 32 4 0,8 12,5 10 - - 1,8 250
SQ2418 >30mH 15 24 32 4 0,8 12,5 10 - - 1,5 250
SQ2418 >12mH 22 26 15 4 0,8 16,8 15 - - 2,5 250
SQ2418 >20mH 22 26 15 4 0,8 16,8 15 - - 1,8 250
SQ2418 >30mH 22 26 15 4 0,8 16,8 15 - - 1,5 250
SQ2724 >7mH 18 30 38 4 0,8 4 BORNES - - 3,5 280
SQ2724 >15mH 18 30 38 4 0,8 4 BORNES - - 2,5 280
SQ2724 >20mH 18 30 38 4 0,8 4 BORNES - - 1,8 280
SQ2724 >7mH 25 31 18 4 0,8 16,8 16,8 - - 3,5 280
SQ2724 >15mH 25 31 18 4 0,8 16,8 16,8 - - 2,5 280
SQ2724 >20mH 25 31 18 4 0,8 16,8 16,8 - - 1,8 280
SQ2820 >7mH 16 30 38 4 0,8 4 BORNES - - 2,0 300
SQ2820 >20mH 16 30 38 4 0,8 4 BORNES - - 2,5 300
SQ2820 >30mH 16 30 38 4 0,8 4 BORNES - - 5,0 300
SQ2820 >7mH 28 35 18 4 0,8 16,8 16,8 - - 2,0 300
SQ2820 >20mH 28 35 18 4 0,8 16,8 16,8 - - 2,5 300
SQ2820 >30mH 28 35 18 4 0,8 16,8 16,8 - - 5,0 300
SQ3126 >8mH 22 34 38 4 0,9 18 16 - - 8,0 400
SQ3126 >8mH 22 34 38 4 0,9 18 16 - - 5,0 400
SQ3126 >10mH 22 34 38 4 0,9 18 16 - - 3,5 400
SQ3126 >25mH 22 34 38 4 0,9 18 16 - - 3 400
SQ3126 >8mH 28 35 18 4 1,0 20 16,8 - - 8,0 400
SQ3126 >8mH 28 35 18 4 1,0 20 16,8 - - 5,0 400
SQ3126 >10mH 28 35 18 4 1,0 20 16,8 - - 3,5 400
SQ3126 >25mH 28 35 18 4 1,0 20 16,8 - - 3 400
SQ4391 >12mH - - - - - - - - - 7 600
SQ4391 >12mH 28 45 16 4 1,0 39 21 - - 7 600



Noyau commun de place de cavité de ferrite de bobine de mode monophasé pour filtres secteur 0

CARACTÉRISTIQUES :

  • Tension évaluée (v) : 85 à C.A. 265V, 50/60Hz
  • Tourne le rapport : n1 : n2=1 : 1
  • Résistance d'isolation : minute 100mΩ à 500DC
  • Hausse de la température : 50°C maximum
  • Remplacement pour : EE16, EE19, EE25, EF16, EF20, EF25, UU10.5, UU16, inducteurs communs toroïdaux de mode
  • Le profil à forte intensité et petit, rendement élevé avec l'effet de peau à haute fréquence du fil plat, densité de courant d'unité peut atteindre 1.5-2 fois de câblage cuivre rond, et le volume sera 0.5-1.0 fois plus petit dans la même condition
  • Coefficient de plus basse température, seulement autour une fois que l'enroulement de couche, efficacité parfaite de radiateur, l'augmenter de la température est beaucoup inférieur à l'inducteur toroïdal
  • La capacité d'Interturn est plus petite que le noyau toroïdal, la haute résistance d'isolation et la fiabilité élevée
  • La conception fermée de noyau d'aimant
  • Employez le fil plat, améliorant le facteur de l'espace
  • L'enroulement monophasé, réduisent de ce fait nettement la capacité égarée
  • La suppression d'IEM est excellente
  • Enroulement complètement automatique, ligne ordonnée disposition, aucun recouvrement, efficacité élevée de production, travail du bas



APPLICATION :

  • PC
  • Alimentation, adaptateur et UPS d'énergie de commutation
  • Produits informatiques
  • DVD
  • Alimentation d'énergie de LED
  • Affichage à cristaux liquides TV et de carte d'alimentation d'affichages de moniteur
  • Produits du consommateur et chargeur de batterie électriques, imprimantes



Notes : Est adapté aux besoins du client disponible
