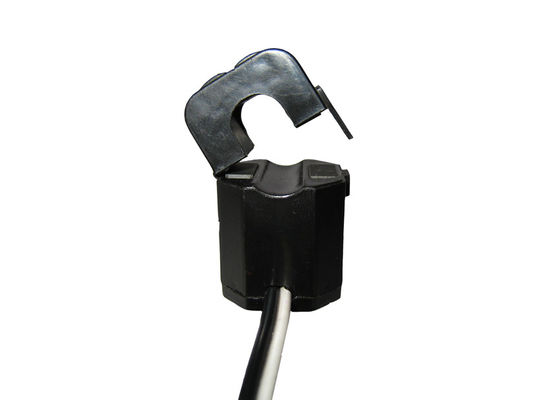

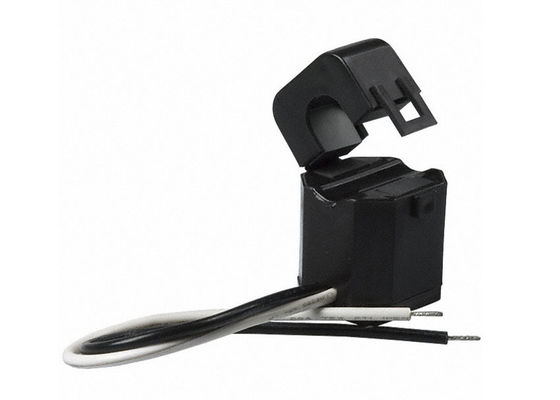

Haute précision de noyau fendu de capteur de structure magnétique actuelle noire de circuit

Black Split Core Current Sensor Magnetic Circuit Structure High Precision
Black Split Core Current Sensor Magnetic Circuit Structure High Precision Black Split Core Current Sensor Magnetic Circuit Structure High Precision Black Split Core Current Sensor Magnetic Circuit Structure High Precision Black Split Core Current Sensor Magnetic Circuit Structure High Precision

Image Grand :  Haute précision de noyau fendu de capteur de structure magnétique actuelle noire de circuit meilleur prix

Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: Shinhom
Certification: RoHS
Numéro de modèle: Série de SCTK681A
Conditions de paiement et expédition:
Quantité de commande min: négociation
Prix: Negotiation
Détails d'emballage: carton
Délai de livraison: 4~8 semaines
Conditions de paiement: T/T.
Capacité d'approvisionnement: 10000/month
Contact
Description de produit détaillée
gamme actuelle: 5~630A de sortie: 0.333V (C.A.) ou 0-500mA
classe: 0,5、 3,0 du、 1,0 Chaîne de mesure: 10%In-130%In
Structure magnétique de circuit: Type combiné fréquence: 50Hz-2KHz
Personnalisable: Oui
Surligner:

noyau fendu ct

,

type transformateur de courant de noyau fendu

Transformateurs de courant de noyau fendu de la série 5A-630A RoHS de SCTK681A avec la sortie 0.333VAC ou 0-500mA

       Transformateur de courant de fente-noyau de série de SCTK681A

  • Chaîne d'essai : 5 à l'entrée à C.A. 630A, sortie de 0 à 0.333V, 0 à 500mA
  • A été particulièrement conçu pour faciliter leur installation dans de nouveaux ou déjà existants travaux de filet.
  • Ils peuvent être installés sans ouvrir n'importe quel circuit de câble ou de barre omnibus.
  • Une résistance interne de précision à travers l'enroulement secondaire du CT fournit un bas résultat sûr de tension.
  • Elle peut épargner le temps et les coûts d'installation.


Applications :

  1. Dispositif de protection de relais.
  2. Courant et mesure de puissance pour les moteurs électriques, l'éclairage, le compresseur d'air, le système de chauffage et de ventilation, l'équipement d'air-état et l'automation – système de contrôle.
  3. Mesure, surveillance et protection actuelles pour le câblage et l'équipement électriques.

 Paramètre électrique

Fréquence 50-2KHz
Entrée évaluée 5A-630A
Chaîne de mesure 10%In-130%In
Sortie évaluée 0.333V (C.A.) ou 0-500mA
Rapport ≤± 1,0%
Angle de phase ≤ ±60min
Résistance diélectrique 2.5KV/1mA/1min
Résistance d'isolation DC500V/100MΩmin



Paramètre mécanique

Cas PA /UL94-V0
Bobine PBT
Noyau Acier de silicium
Structure interne Époxyde
Construction Lien
Temp de opération - 25℃~+75℃
Humidité fonctionnante ≤85%
Connexion de sortie Fil d'UL1015 20AWG (fil twinsted) 2.5m


Dactylographiez la sélection

P/N

Entrée évaluée

(a)

 Sortie (mA/V) Exactitude Dimensions (mm/inch)
        Ø A B C
SCTK681A-005

5-20A

(5,8A, 10,15,20)

0-25mA

0.333V

 0,5, 1,0, 3,0

5,0

(0,20)

31,5

(1,24)

19,5

(0,77)

21,0

(0,83)
SCTK681A-010

5-75A

(5,10,20,50,75)

0-50mA

0.333V

 0,5, 1,0, 3,0

10,0

(0,39)

41,0

(1,61)

24,0

(0,94)

26,5

(1,04)
SCTK681A-016

5-150A

(5,10,50,100,150)

0-100mA

0.333V

 0,5, 1,0, 3,0

16,0

(0,63)

45,5

(0,22)

29,0

(1,14)

31,5

(1,24)
SCTK681A-024

10-250A

(10,50,100,200,250)

0-200mA

0.333V

 0,5, 1,0, 3,0

24,5

(0,96)

65,0

(2,56)

45,0

(1,77)

40,0

(1,57)
SCTK681A-035

10-630A

(20 100 250 400 600)

0-500mA

0.333V

 0,5, 1,0, 3,0

35,7

(1,41)

81,5

(3,21)

57,0

(2,24)

51,0

(2,01)



Haute précision de noyau fendu de capteur de structure magnétique actuelle noire de circuit 0
Notes : Des spécifications produit peuvent être adaptées aux besoins du client
