La basse tension CT a dédoublé le transformateur de courant de noyau pour la surveillance d'énergie

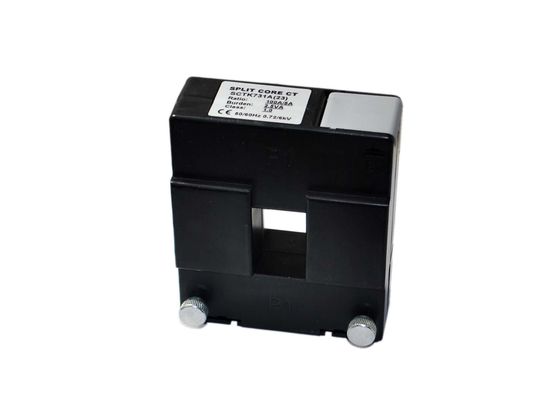

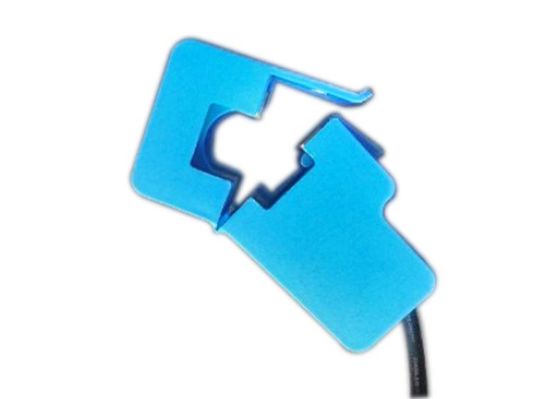

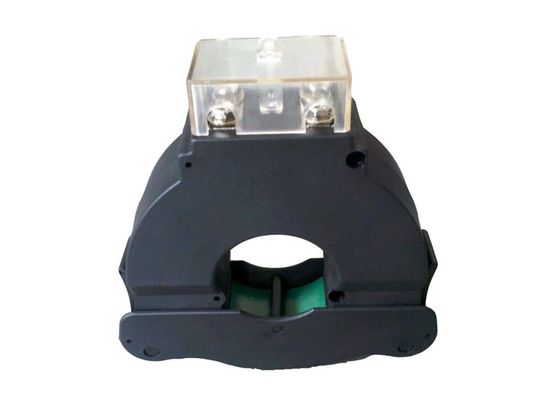

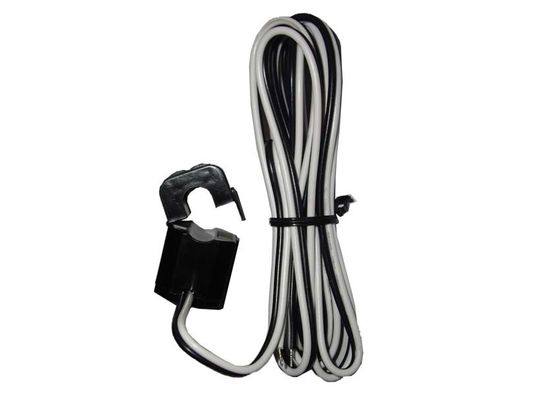

Low Voltage CT Split Core Current Transformer For Energy Monitoring
Low Voltage CT Split Core Current Transformer For Energy Monitoring Low Voltage CT Split Core Current Transformer For Energy Monitoring Low Voltage CT Split Core Current Transformer For Energy Monitoring Low Voltage CT Split Core Current Transformer For Energy Monitoring

Image Grand :  La basse tension CT a dédoublé le transformateur de courant de noyau pour la surveillance d'énergie meilleur prix

Détails sur le produit:
Lieu d'origine: LA CHINE
Nom de marque: Shinhom
Certification: RoHS
Numéro de modèle: Série de SCTK681D
Conditions de paiement et expédition:
Quantité de commande min: Négociation
Prix: Negotiation
Détails d'emballage: Carton
Délai de livraison: 4~8 semaines
Conditions de paiement: T/T
Capacité d'approvisionnement: 10000/month
Description de produit détaillée
Gamme actuelle: 5~1200A Sortie: 0-5A / 0.333VAC
Classe: 0,5、 1,0 Couleur: Transparent/noir
Personnalisable: oui Bobine: Noyau de Permalloy
Surligner:

Le CT a dédoublé le transformateur de courant de noyau

,

Transformateur de courant de noyau de fente de basse tension

,

Transformateur de courant de noyau de Permalloy

Le CE RoHS de série de SCTK681D a dédoublé le transformateur de courant de noyau, la basse tension CT pour la surveillance d'énergie


Des transformateurs de courant ouverts sont principalement utilisés dans des projets de rénovation de système de distribution d'énergie, installation facile, aucun besoin de démanteler un autobus, peuvent également être opération vivante, n'affecte pas la puissance normale des clients, pour que les projets de transformation d'utilisateur sauvent la main d'oeuvre, des ressources de matériel, ressources financières, améliorent l'efficacité. Cette série de transformateurs de courant peut être utilisée avec des dispositifs de protection, de mesure et de doser de relais.

La coquille de transformateur de courant de série de SCTK681D est faite en moulage par injection importé de polycarbonate qui est ignifuge et résistant à la température à 140℃, le noyau de fer est faite en bande en acier laminée à froid orientée de silicium, et le fil secondaire est fait de fil émaux électromagnétique de haute résistance. Le produit a les avantages de la structure nouvelle, du bel aspect, de la capacité d'installation, de petite taille, légère, de grande précision et grande commode.


Caractéristiques :

  • Chaîne d'essai : 5 à l'entrée à C.A. 1200A
  • Sortie de 0 à 5A, 0 à 0.333V
  • Le noyau de fer est divisible, avec la perte magnétique de grande précision et basse de circuit
  • Aspect élégant, petit volume, installation légère, ouvrable, facile
  • Il est commode d'installer, ne pas avoir besoin de démonter l'autobus, peut être actionné dans la condition vivante, et n'affectera pas l'utilisation normale des clients



Applications :

  • Mesure, surveillance et protection actuelles pour le câblage et l'équipement électriques
  • Courant et mesure de puissance pour les moteurs électriques, l'éclairage, le compresseur d'air, le système de chauffage et de ventilation, l'équipement d'air-état et l'automation.
  • Dispositif actuel, de puissance et d'énergie de surveillance
  • Dispositif de protection de relais



Paramètre mécanique

Cas PA /UL94-V0
Bobine PBT
Noyau Permalloy
Structure interne Soudure
Construction Lien
Temp de opération - 25℃~+75℃
Humidité fonctionnante ≤85%
Connexion de sortie Fil d'UL1015 20AWG (fil twinsted) 2.5m





Paramètre électrique

Fréquence 50Hz-400Hz
Entrée évaluée 5A-1200A
Chaîne de mesure 10%In-130%In
Sortie évaluée 0.333V (C.A.) ou 0-5A
Rapport ≤± 0,5%
Angle de phase ≤ ±60min
Résistance diélectrique 2.5KV/1mA/1min
Résistance d'isolation DC500V/100MΩmin





Type sélection

P/N

Entrée évaluée

(a)

Sortie (mA/V) Exactitude Dimensions (millimètres)
        Ø0 B C
SCTK681D-016

5-150A

(5,10,50,100,150)

0-1A

0.333V

0,5, 1,0 16 65 33 32
SCTK681D-024

10-400A

(10,50,100,250,400)

0-5A

0.333V

0,5, 1,0 24 80 45 34
SCTK681D-035

5-630A

(, 50 100 250 400 600)

0-5A

0.333V

0,5, 1,0 35 99 60,5 42
SCTK681D-050

100-1200A

(500,600,800,1000,1200)

0-5A

0.333V

0,5, 1,0 50 125 82 52


 La basse tension CT a dédoublé le transformateur de courant de noyau pour la surveillance d'énergie 0

Notes : Des spécifications produit peuvent être adaptées aux besoins du client
