Aperçu /Produits/transformateur de courant de noyau fendu/Transformateur de courant à haute fréquence avec une fréquence de fonctionnement de 2 kHz ∼ 500 kHz et un Hi-Pot de 3500 VDC testé pour les circuits de protection des PCB

Transformateur de courant à haute fréquence avec une fréquence de fonctionnement de 2 kHz ∼ 500 kHz et un Hi-Pot de 3500 VDC testé pour les circuits de protection des PCB

1000
MOQ
High Frequency Current Transformer with 2kHz – 500kHz Operating Frequency and 3500VDC Hi-Pot Tested for PCB Protection Circuits
traits Galerie Description de produit Parlez Maintenant.
traits
Caractéristiques
Fréquence de fonctionnement:: 2 kHz – 500 kHz
Isolation :: Conception à haute isolation, Hi-Pot testé à 3 500 V CC
Température de stockage:: -30°C à +80°C
Matériel de noyau :: noyau de ferrite
Montage du type :: Trou traversant, montage sur circuit imprimé
Courant d'entrée nominal :: 25A à 50A
Courant de sortie évalué :: 25 mA à 500 mA
Personnaliser le design :: OEM/ODM disponible, rapport de rotation et courant de sortie personnalisable
Mettre en évidence:

Transformateur de courant haute fréquence 2 kHz – 500 kHz

,

Transformateur de courant à trou traversant testé Hi-Pot 3 500 V CC

,

Transformateur de courant à montage sur PCB à noyau de ferrite
Informations de base
Lieu d'origine: Chine
Nom de marque: SHINHOM
Certification: RoHS
Numéro de modèle: ACST010F/FH
Documents: ACST010F-FH series_.pdf
Conditions de paiement et expédition
Délai de livraison: 2 ~ 8 semaines
Conditions de paiement: LC, T/T
Description de produit

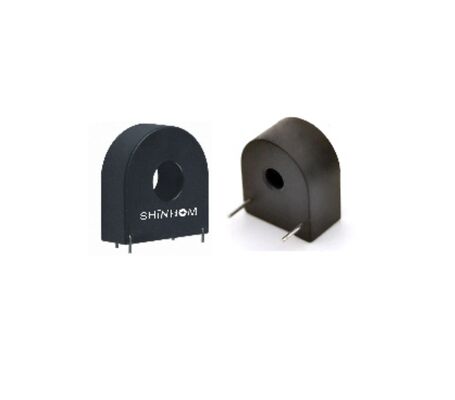

Transformateur de courant haute fréquence à trou traversant pour circuits de protection de PCB
La série ACST010F/FH est un transformateur de courant haute performance conçu pour la détection précise du courant pulsé et la protection des circuits dans les applications d'alimentation à découpage. Doté d'une structure compacte à trou traversant, ce transformateur de courant à trou traversant est optimisé pour le montage direct sur PCB, garantissant des performances électriques stables et une intégration facile dans les systèmes électroniques haute fréquence.
Conçue avec un noyau en ferrite et un boîtier en PBT ignifuge, la série ACST010F/FH offre une conversion de signal fiable sur une large plage de fréquences de fonctionnement de 2 kHz à 500 kHz. Sa structure d'isolation robuste et sa rigidité diélectrique élevée en font un transformateur de courant pour montage sur PCB fiable pour les environnements industriels exigeants.
Principales caractéristiques
  • Transformateur de courant haute fréquence optimisé pour la détection de courant pulsé
  • Conception à trou traversant pour un montage direct sur PCB et une installation sécurisée
  • La construction du noyau en ferrite assure des performances stables à haute fréquence
  • Large choix de rapports de transformation pour prendre en charge différentes exigences de détection de courant
  • Haute rigidité diélectrique avec une tension d'essai Hi-Pot allant jusqu'à 3500VDC
  • Boîtier en PBT ignifuge avec encapsulation en résine époxy pour une fiabilité accrue
Caractéristiques électriques
(Selon le modèle)
Rapport de transformation 1:50 à 1:2000
Courant d'entrée nominal 25A à 50A
Courant de sortie nominal 25mA à 500mA
Hi-Pot (Vdc) 3500VDC
Plage de fréquences de fonctionnement 2kHz - 500kHz
Spécifications environnementales
Température de fonctionnement -20°C à +70°C
Température de stockage -30°C à +80°C
Applications
  • Protection des circuits d'alimentation à découpage
  • Détection de courant pulsé haute fréquence
  • Systèmes de contrôle de puissance basés sur PCB
  • Électronique de puissance industrielle
  • Modules intégrés de surveillance du courant
Pourquoi choisir la série ACST010F/FH ?
La série ACST010F/FH combine une structure compacte, une large réponse en fréquence et une grande fiabilité d'isolation, ce qui en fait une solution de transformateur de courant idéale pour les conceptions électroniques modernes à haute fréquence. Sa configuration de montage sur PCB à trou traversant assure une stabilité à long terme, tandis que les multiples options de rapport de transformation offrent une flexibilité pour diverses applications de détection de courant.
