Transformateur de courant contre résistance de shunt: lequel est meilleur pour la détection de courant?

Lors de la conception d'un circuit de détection de courant, les ingénieurs sont souvent confrontés à un choix classique : utiliser un transformateur de courant (TC) éprouvé et fiable ou une résistance shunt simple et peu coûteuse ?

La réponse n’est pas toujours simple. Le choix affecteprécision des mesures,perte de puissance,isolation électrique,coût du système, et jefiabilité à long terme.

Différences fondamentales

1. Transformateur de courant (CT)

Un transformateur de courant fonctionne sur la base de l'induction électromagnétique. Le courant primaire circule à travers un noyau magnétique, induisant un courant proportionnel dans l'enroulement secondaire. Le courant d'origine est calculé en fonction du rapport de transformation. Un TC fournit une isolation électrique inhérente entre le circuit mesuré et le circuit de surveillance.

2. Résistance shunt

Une résistance shunt fonctionne selon la loi d'Ohm. Une résistance de faible valeur est connectée en série avec le circuit. Le courant est calculé en mesurant la chute de tension aux bornes de la résistance. Une résistance shunt ne fournit pas d’isolation électrique.

Comparaison face à face

Avantages et limites

Transformateur de courant (CT)

Avantages

• Fournit une isolation électrique
• Haute sécurité dans les applications haute tension
• Excellente précision et stabilité à long terme
• Consommation d'énergie extrêmement faible

Limites

• Une saturation magnétique peut se produire à des courants élevés
• Peut être affecté par des champs magnétiques externes
• Plus grande taille et coût plus élevé
• Convient principalement aux applications CA à fréquence industrielle et basse fréquence

Résistance de shunt

Avantages

• Structure simple
• Faible coût
• Faible encombrement
• Prend en charge les mesures AC et DC
• Aucun problème de saturation magnétique
• Temps de réponse rapide

Limites

• Pas d'isolation électrique
• Les circuits haute tension peuvent présenter des risques pour l'électronique en aval
• Génération de chaleur importante à des niveaux de courant élevés
• Les changements de température peuvent introduire des erreurs de mesure

Comment choisir ?

L'application détermine la meilleure solution.

Quand choisir un transformateur de courant (CT)

Les transformateurs de courant sont préférés pour :

• Systèmes CA haute tension et courant élevé
• Entraînements de moteurs industriels
• Surveillance du réseau électrique
• Systèmes de protection de l'alimentation
• Applications nécessitant une isolation électrique
• Mesure d'énergie de haute précision
• Fonctionnement fiable à long terme

Recommandé Transformateur de courant SHINHOM série

1. Transformateurs de courant à noyau divisé:Idéal pour les projets de rénovation car l'installation ne nécessite pas de débrancher le circuit principal.
2. Transformateurs de courant à montage sur PCB:Convient aux alimentations à découpage et aux convertisseurs DC/DC.

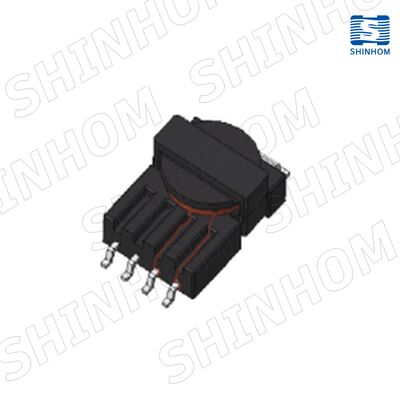

3. Transformateurs de courant CMS:Conçu pour l'assemblage de PCB haute densité.

Quand choisir une résistance shunt

Les résistances shunt sont préférées pour :

• Systèmes basse tension AC ou DC
• Applications à faible courant
• Conceptions sensibles aux coûts
• Conceptions de PCB avec espace limité
• Applications sans exigences d’isolement obligatoires
• Systèmes de gestion de batterie (BMS)
• Contrôleurs de moteurs à courant continu
• Electronique grand public

Les solutions de détection de courant basées sur des résistances shunt de précision peuvent être combinées avec des amplificateurs d'isolation pour des performances améliorées. Pour une mesure de courant isolé de haute précision, SHINHOM propose également leCapteur de courant à effet Hall HBC100LAHS5.

Conclusion

Choisissez unTransformateur de courant (CT)pour:

• Applications haute tension
• Mesure CA à courant élevé
• Exigences de sécurité élevées
• Stabilité à long terme

Choisissez unRésistance de shuntpour:

• Applications basse tension
• Mesure à faible courant
• Conceptions sensibles aux coûts
• Mesure du courant continu

La sélection de la bonne technologie de détection de courant peut améliorer les performances, la sécurité et la fiabilité du système tout en optimisant le coût global.
