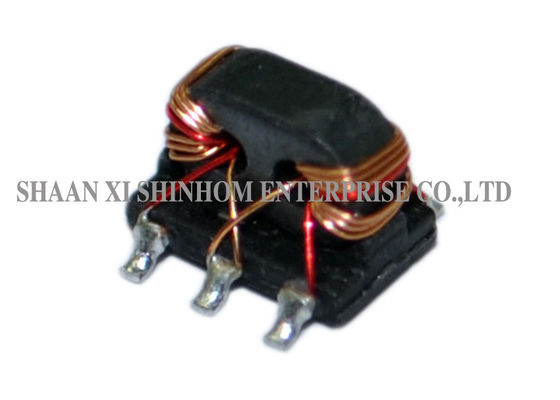

Bobine à bande large de fil de paires de la conception rf de transformateur de profil bas pour de forte stabilité

Bobines de transformateurs du transformateur symétrique rf de SMD avec le câblage cuivre émaux, terminal bas de Pin dans le support extérieur

Caractéristiques :

• Bobine de fil de paires pour de forte stabilité

• Support extérieur

• Profil bas

• Transformateurs de transformateur symétrique de rf utilisés dans :

• Double mélangeur équilibré, coupleur, transformateurs à bande large d'impédance de match

• Transformateurs de transformateur symétrique dans divers types

• Puissance assortie combinant et division

• Coupleurs directionnels

• Modem câblé DOCSIS3.0/3.1

CARACTÉRISTIQUES ÉLECTRONIQUES (25℃, Z=75Ω)

• Fréquence : 5-1500MHz
• Ligne perte principale : 1.7dB maximum (type 0.8dB.)
• Accouplement : 16.0±0.8dB
• Perte de retour d'entrée : minute 16.0dB (type 23dB.)
• Perte de retour de sortie : minute 16.0dB (type 25dB.)
• Perte de retour de accouplement : minute 16.0dB (type 22dB.)
• Isolement : minute 20.0dB (type 30dB.)
• Température de fonctionnement : -40℃ à 85℃
• Température de stockage : -55℃ à 100℃
