Transformateur planaire léger, type plat de haut transformateur d'isolement

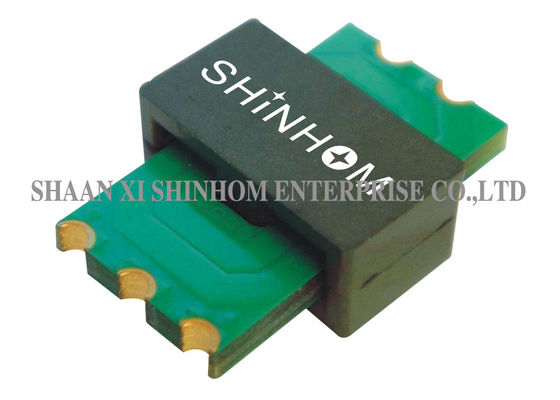

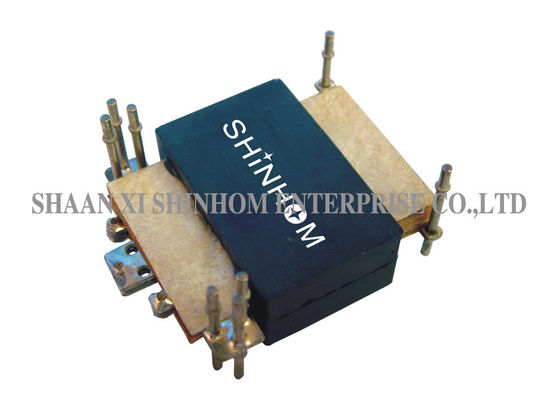

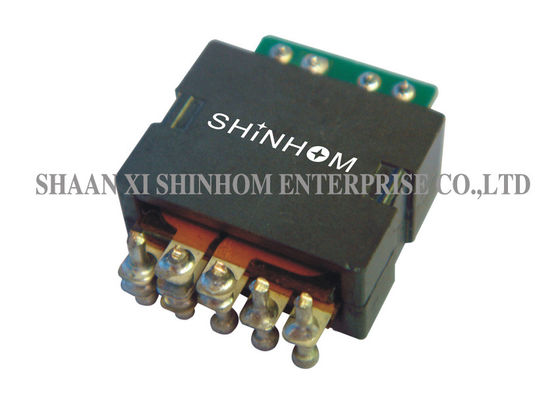

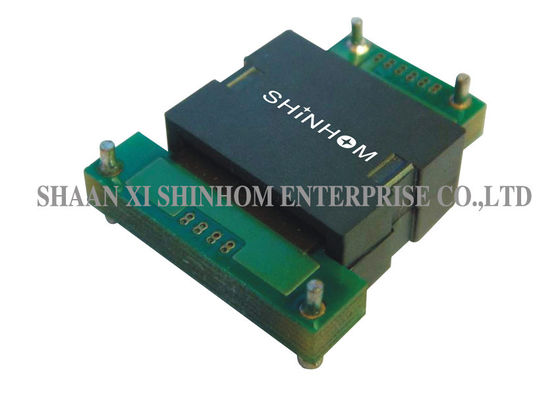

Transformateur planaire de la haute fréquence 150W de série de TP25D, carte PCB montant le transformateur planaire, épaisseur maximale 9.12mm

CARACTÉRISTIQUES :

• Puissance nominale jusqu'à 150 watts
• Rendement élevé de plus de 98%
• Densité de puissance élevée de 600 watts par pouce cube
• Empreinte de pas 23,5 mm×20.10 millimètre
• Profil bas de 9,12 millimètres
• Isolement élevé 1500 volts continu (opérationnels)
• Haute fréquence 200 kHz-700 kilohertz
• Température de fonctionnement -40℃ à +125℃
• Inductance très basse de fuite (moins de 0,2% pour des noyaux ONU-entaillés).
• Rentable et prix concurrentiels.
• Perturbation électromagnétique minimum (EMI).
• Distances élevées d'ascension et de dégagement entre primaire et
• Applicable à toutes les topologies de SMPS.
• Diverses options de support et de terminaux (horizontal, vertical, À travers-trous, SMT, goupilles, Vol-câbles et plus).
• Fermoirs de chaleur-dissipation particulièrement conçus.
• transformateur planaire de Bas-profil
• Transformateur planaire de haute puissance
• Transformateur planaire à haute fréquence
• Transformateur planaire de carte PCB
• Transformateur de puissance planaire de commutation
• Transformateur planaire disponible immédiatement de SMT

APPLICATIONS :

• Convertisseurs de la haute performance DC/DC.
• Rendements élevés jusqu'à plus de 98 pour cent, densité de puissance élevée de 600 watts par convertisseurs du pouce cube DC/DC.
• Pour en avant, le plein-pont, le moitié-pont et les convertisseurs va-et-vient de DC/DC.
• Tensions d'entrée entre 18V et 75V, et tensions de sortie de 52V vers le bas aux convertisseurs de 1.0V DC/DC.
• Télécommunication, systèmes de contrôle industriels,
• Systèmes des véhicules à moteur et lourds de véhicule d'équipement

L'INFORMATION TECHNIQUE :

• L'inductance est mesurée avec Pin relié de les deux enroulements primaires en série (2-5) avec Pin (3-4) court-circuité.
• L'inductance de fuite est mesurée en enroulant Pin (2-4) avec tout autre enroulement court-circuité.
• Toutes les caractéristiques typiques à TA=25℃.
