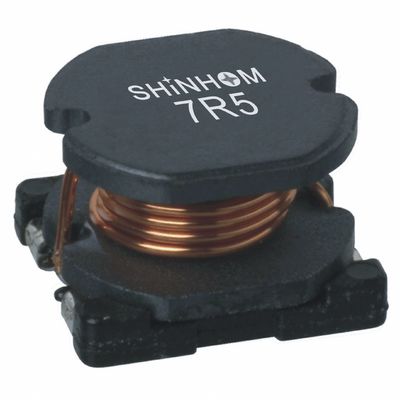

Installation non protégée de la haute fréquence SMD de bobine de surface de bâti d'inducteurs simples de puissance

Inducteur non protégé de haute qualité de puissance de la série SMD de DTS, à forte intensité, inductance 1.0uH à 1200uH

CARACTÉRISTIQUES :

· Inductance :  1uH à 1.2mH

· Courant jusqu'à 4.5A
· Courant de Larg
· À couvercle plat pour la sélection et l'endroit
· Coût bas

GUIDE D'ACHAT :

1. EXAMINEZ FREQ.(L) avec HP4284A et HP4285A (acceptables équivalents)
1. 0-8.2μH (7.95MHz) 10-82μH (2.52MHz) 100-1200μH (1KHz)
2. Toerance d'inductance
SDR0302 1.0-470μH±20% (M)
DTS 0403 1.0-27μH±20% (M) 33-470μH±10% (K)
SDR0503 1.0-2.7μH±20% (M) 33-1000μH±10 (K)
SDR0504 1.0-27μH±20% (M) 33-47μH±15% (L) 56-1000μH±10% (K)
SDR0703 10-47μH±20% (M) 56-470μH±10% (K)
DTS 0705 10-470μH±20% (M)
SDR1004 10-47μH±20% (M) 56-560μH±10% (K)
SDR1005 10-39μH±20% (M) 47-820μH±10% (K)
SDR1008 10-82μH±20% (M) 100-1200μH±10% (K)
3. DCR : Milliohmmètre 1880 de GW813 ou de QuadTech
4. l'IDC maximum est diminué 10% contre sa valeur initiale

L'INFORMATION TECHNIQUE :

· Température de fonctionnement : - 40℃ to+85℃
· Température de stockage : -40℃ à +105℃
· Méthodes de soudure : Phase vapeur, ré-écoulement infrarouge
· Résistance à la chaleur de soudure : 260℃ pendant 10 secondes
· Résistance dissolvante : Se conforme à MIL-STD-202E

Note : Des spécifications produit peuvent être adaptées aux besoins du client.
