Structure de dispositif d'aimantation:Bobine de ferrite
Nature d'opération:Bobine d'obstruction
Application:filtre
Mettre en évidence:
obstructions toroïdales de mode commun
,
obstruction commune de ligne électrique de mode
Informations de base
Lieu d'origine:La Chine
Nom de marque:Shinhom
Certification:RoHS
Numéro de modèle:LF2015
Conditions de paiement et expédition
Détails d'emballage:carton
Délai de livraison:4~8 semaines
Conditions de paiement:T/T.
Capacité d'approvisionnement:1000000/Month
Galerie

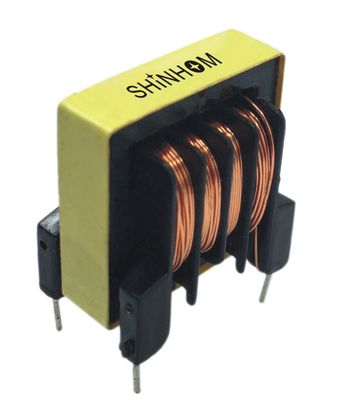

Bobine d'obstruction à haute fréquence, basse fuite de flux magnétique pour le filtre LF2015
Description de produit
Le filtre de bobine, a adapté aux besoins du client fuite élevée à C.A. de flux magnétique du bas d'inductance d'obstruction de filtre secteur
Caractéristiques :
0.35A aux estimations 2A, hausse de basse température
1.7mH aux doubles obstructions 100mH
Excellente force mécanique
Fiabilité élevée et logement variable de Carte-bâti
Basse hausse de résistance et de température
Application :
DC/DC, suppression de bruit de ligne d'AC/DC
Système de communication
Systèmes des véhicules à moteur
LCD/PDPTelevisions
Équipement de périphérique d'ordinateur il accordent avec les normes de la FCC VCCI CISPR FTZ, etc., élimination du bruit électromagnétique de la puissance et circuit de signal.
L'INFORMATION TECHNIQUE
IDC maximum : estimation AC/DC actuelle un @40℃
Enroulement à C.A. du Salut-pot 2500V à enrouler 3S.
C.C minimum 500V de la résistance d'isolation 100MΩ
Hausse de la température maximum : 40℃
Essai d'inductance : 10KHz 0.1V HP4284A
RDC : Milliohmmètre 1880 de QuadTech
Courant de montée subite 10ms maximum : 20X IDC
Température de fonctionnement : -40℃ à +105℃
Température de stockage : -40℃ à +105℃
Résistance à la chaleur de soudure : 260℃ pendant 10 secondes
Inscription : Code de numéro de la pièce et de date
