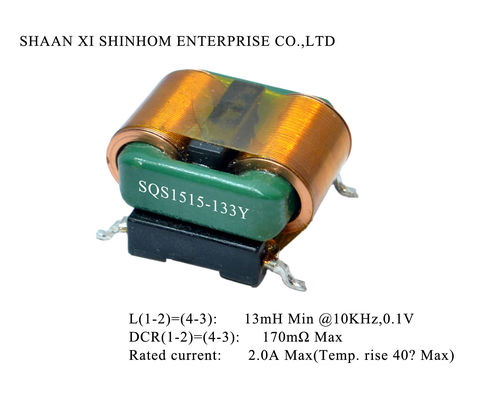

RoHS 250V SMD horizontal filtre l'obstruction commune de mode

Obstruction à haute fréquence, inducteurs de fil plat, bobine d'obstructions commune à forte intensité de mode, inducteur de SMD, filtre de SMD

CARACTÉRISTIQUES :

• L (1-2) = (4-3) : 13mH minute @1.0KHz, 0.25V
• DCR (1-2) = (4-3) : 170mΩ maximum
• Courant évalué : 2.0A maximum (Temp. hausse 40℃ maximum)
• Tension évaluée : 250V maximum
• Salut-pot : 1500Vac, 3mA, 3S lovent pour lover
• Température de fonctionnement : -25℃ à +105℃
• Température de stockage : -25℃ à +85℃
• La suppression d'IEM est excellente
• Remplacement pour : EE16, EE19, EE25, EF16, EF20, EF25, UU10.5, UU16, inducteurs communs toroïdaux de mode
• Le profil à forte intensité et petit, rendement élevé avec l'effet de peau à haute fréquence du fil plat, densité de courant d'unité peut atteindre 1.5-2 fois de câblage cuivre rond, et le volume sera 0.5-1.0 fois plus petit dans la même condition
• Le coefficient de plus basse température, seulement autour une fois de l'enroulement de couche, efficacité parfaite de radiateur, l'augmenter de la température est beaucoup inférieur à l'inducteur toroïdal
• La capacité d'Interturn est plus petite que le noyau toroïdal, la haute résistance d'isolation et la fiabilité élevée
• Enroulement monophasé, réduire de ce fait nettement la capacité égarée

APPLICATION :

• L'affichage à cristaux liquides TV et les affichages de moniteur carte d'alimentation
• Produits du consommateur et chargeur de batterie électriques, imprimantes
• PC
• Alimentation, adaptateur et UPS de changement d'énergie
• Produits informatiques
• Alimentation d'énergie de LED

Instrument de mesure

Notes : Est adapté aux besoins du client disponible
