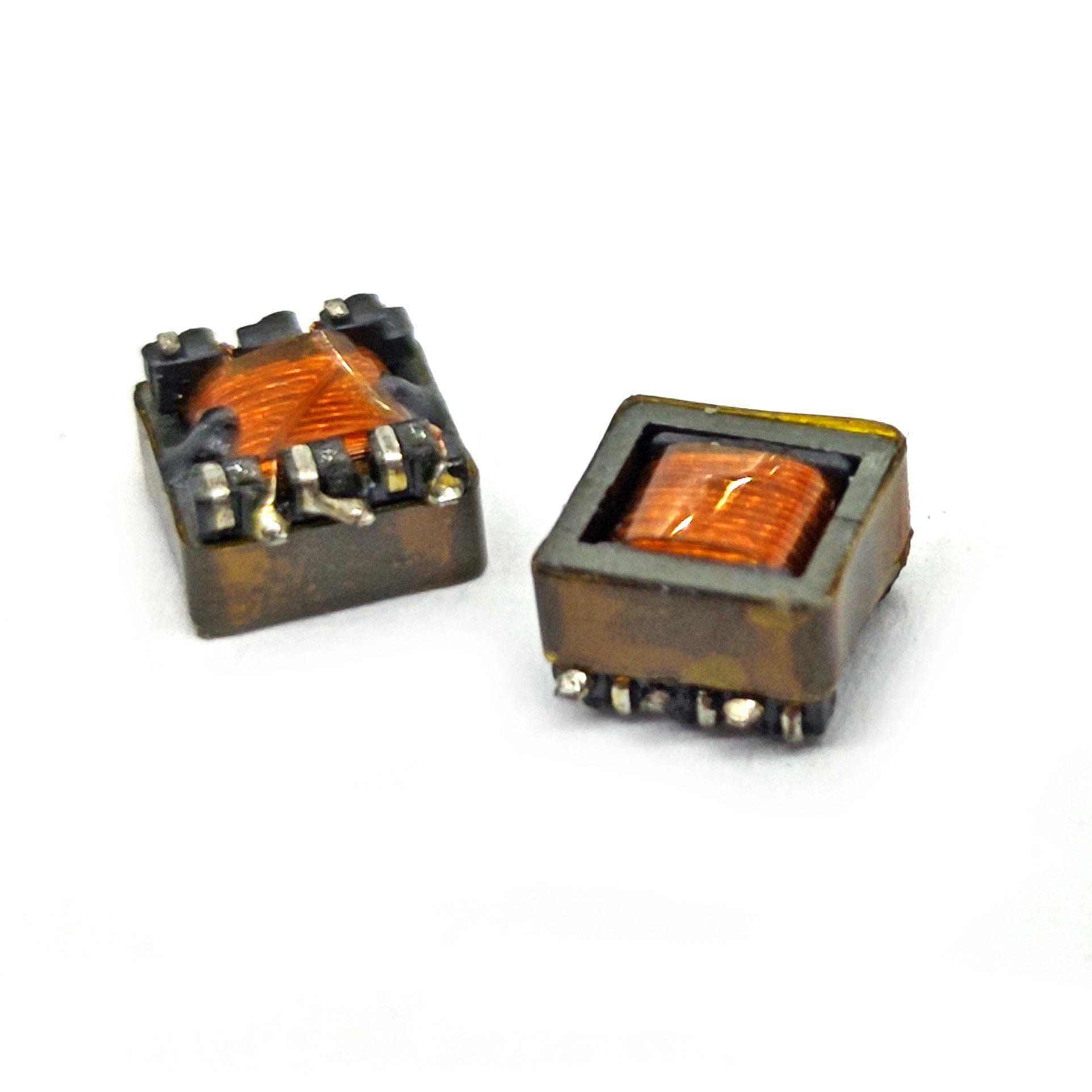

Transformateur de déclenchement de flash haute précision OEM pour systèmes d'allumage pulsé

6000
MOQ
OEM High Accuracy Flash Trigger Transformer for Pulsed-Ignition Systems
traits Galerie Description de produit Parlez Maintenant.
traits
Caractéristiques
Fréquence de fonctionnement: 1 kHz (fréquence d'essai d'inductance)
Isolation: 0L'isolation renforcée par courant alternatif de 0,5 kV (PRI-SEC/CoIL-CORE)
Température de stockage: -40°C à +125°C (environnement non condensant)
Matériau de base: Ferrite CEE6.2 K2.3P
Température de fonctionnement: -40°C à +130°C (opération à pleine charge)
Informations de base
Lieu d'origine: Chine
Nom de marque: SHINHOM
Certification: RoHS
Numéro de modèle: - Je suis en train d'écrire.2
Documents: STEEc.pdf
Conditions de paiement et expédition
Délai de livraison: 2 à 8 semaines
Conditions de paiement: T/T,L/C
Description de produit

Conçue pour les solutions d'alimentation à découpage compactes, la série STEEC6.2 utilise des noyaux en ferrite EEC6.2 avec des bobines phénoliques certifiées UL. Précisément bobinée avec du fil émaillé au polyuréthane à 180℃, elle offre une stabilité d'inductance de ±15 % et une isolation renforcée (0,5 kV AC). Dotée d'un ruban haute température #1218 et d'une encapsulation vernie, elle fonctionne de manière fiable à des températures ambiantes de 130℃. Idéale pour les applications industrielles et grand public à espace limité.


Paramètres électriques

Modèle Inductance (L6-4) Inductance (L3-1) DCR (R6-4) DCR (R3-1) Test Hi-Pot (PRI-SEC/BOBINE-NOYAU)
STEEC6.2-001 830μH ±15% 5.3μH ±15% ≤11.0Ω ≤200mΩ 0,5 kV AC, 50 Hz, 2 mA, 1 s
STEEC6.2-002 830μH ±15% 20μH ±15% ≤11.0Ω ≤450mΩ 0,5 kV AC, 50 Hz, 2 mA, 1 s
*Conditions de test : 1 kHz, 0,25 V pour l'inductance ; EPE 7112 pour le test Hi-Pot*

Liste des matériaux

  • Bobine: Phénolique T375J (UL 594VΦ, 130℃)

  • Noyau: Ferrite EEC6.2 K2.3P

  • Fil: Polyuréthane GRD2/GRD3 (180℃)

  • Ruban: #1218 (180℃)

  • Vernis: T42604 (130℃)


Applications
Systèmes d'alimentation industriels:

  • Convertisseurs CC/CC isolés ≤20 W

  • Modules d'alimentation auxiliaire pour automates programmables

Électronique grand public:

  • Unités de rétroéclairage de pilotes de LED

  • Circuits de rétroaction de chargeurs USB-C

Conceptions critiques pour la sécurité:

  • Isolation renforcée pour les alimentations médicales

  • Régulation de tension des cartes de commande CVC
