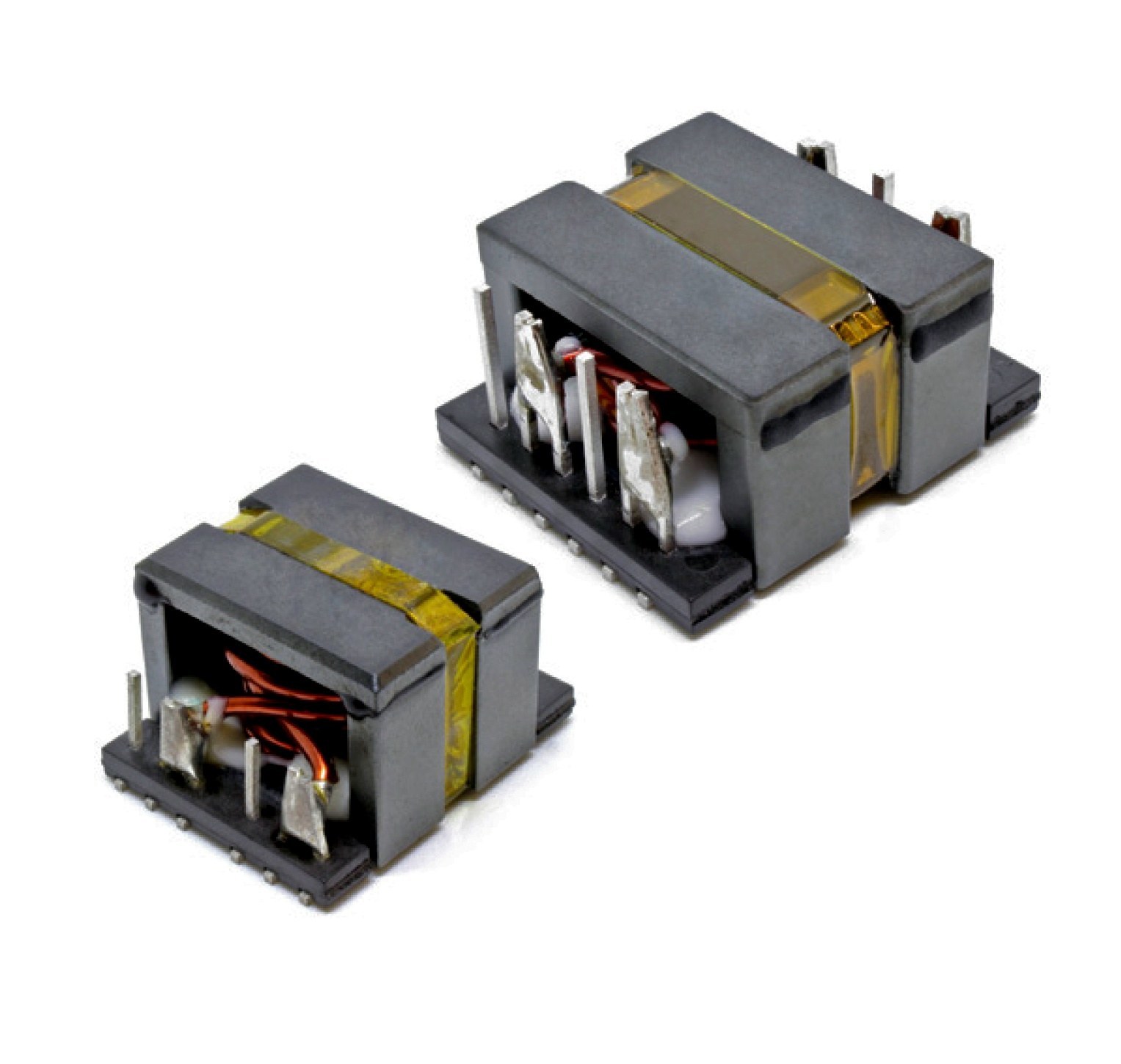

Détails du produit: étouffants à mode commun SMT planaire de la série TPER19/25

Conçue pour les systèmes d'alimentation à bruit élevé, la série TPER offre une suppression des EMI de pointe avec un courant nominal de 39A et une isolation de 1500V. Dotée de noyaux planaires ER19/ER25, elle atteint une très faible DCR (jusqu'à 1,4 mΩ) et un contrôle précis de la SRF (0,95–2,0 MHz). La construction SMT blindée minimise la diaphonie, tandis que la conformité RoHS/EIA481 assure la préparation à l'assemblage automatisé. Optimisée pour la synergie avec les filtres CEM dans les chargeurs de véhicules électriques et les onduleurs industriels.

Caractéristiques

Plateformes de base

• ER19 : 24,9×21,6×16,9 mm Max

• ER25 : 30,5×27×18 mm Max

Électrique @25℃ (par document)

Performance

• Température de fonctionnement : –40℃ à +150℃ (TPER25)

• Intensité nominale : Basée sur une élévation de température de 50℃ (refroidissement à l'air libre)

• Ruban/Bobine : Conforme à la norme EIA481

*Courant nominal = courant RMS provoquant une élévation de température de 50℃

Applications

Véhicules électriques

• Convertisseurs CC-CC (prise en charge d'un courant de 39 A pour les systèmes de batterie)

• Chargeurs embarqués (cibles SRF de 1,42 MHz pour les bandes CEM CISPR 25)

Alimentation industrielle

• Onduleurs solaires (isolation de 1500 V pour les systèmes de bus de 1,2 kV)

• Entraînements de moteurs (DCR de 1,4 mΩ minimise la perte de puissance)

Données/Télécom

• Blocs d'alimentation de serveur (SRF de 2,0 MHz supprime le bruit en mode de commutation)

• Modules d'alimentation 5G (le profil planaire s'adapte aux circuits imprimés haute densité)

Électronique grand public

• Adaptateurs USB-PD 3.1 (impédance de crête de 1,42 MHz pour les conceptions de 140 W)

• Pilotes de LED (conformes RoHS pour les marchés mondiaux)

FAQ

Q : Comment la self planaire surpasse-t-elle les noyaux toroïdaux ?
R : Profil 30 % plus bas (18 mm contre 25 mm), assemblage 50 % plus rapide (SMT contre traversant) et contrôle SRF plus précis (±5 % contre ±20 %).

Q : Peut-elle remplacer les inductances de puissance dans les circuits CC-CC ?
R : Non. Conçue pour la suppression des EMI (pas le stockage d'énergie). Associez-la aux inductances de puissance pour une conformité CEM complète.

Q : Une réduction de puissance thermique est-elle nécessaire à des températures ambiantes élevées ?
R : Oui. Courant max = Courant nominal × [(150 – Température ambiante)/50]. Par exemple : 39A @25℃ → 23,4A @120℃.

Q : Des courbes d'impédance personnalisées sont-elles prises en charge ?
R : Oui. Contactez-nous pour le réglage de la SRF (par exemple, 1,0 MHz±3 % pour les dispositifs médicaux).
