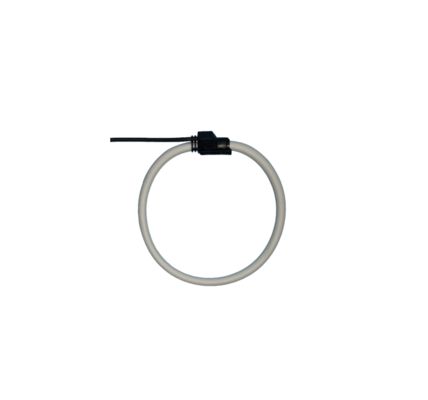

Bobine de Rogowski haute précision avec une plage de 1A à 500kA et une linéarité de ±0,2 % pour une mesure précise du courant alternatif

Linéarité
MOQ
High Precision Rogowski Coil with 1A to 500kA Range and ±0.2% Linearity for Accurate AC Current Measurement
traits Galerie Description de produit Parlez Maintenant.
traits
Caractéristiques
Plage actuelle: 1A à 500KA
Précision: <0,5% (calibré)
Linéarité: ± 0,2% de la lecture
Bande passante: 1Hz à 100 kHz (-3db)
Température de fonctionnement: -40 ° C à + 80 ° C
Mettre en évidence:

1A à 500kA Range Rogowski bobine

,

< 0

,

5% de précision bobine Rogowski
Informations de base
Lieu d'origine: CHINE
Nom de marque: SHINHOM
Certification: RoHS
Numéro de modèle: Fiche technique SRC Flex Rogowski Coil
Documents: SRC datasheet Flex Rogowski...l_.pdf
Conditions de paiement et expédition
Délai de livraison: 2 ~ 8 semaines
Conditions de paiement: L / C, T / T
Description de produit
Bobine Rogowski flexible haute sensibilité pour une mesure avancée du courant alternatif
Découvrez notre bobine Rogowski flexible haute sensibilité (série SRC), un transducteur de courant flexible avancé pour une mesure précise du courant alternatif de 1A à 500kA. Présente une linéarité élevée, une large bande passante et un fonctionnement sûr. Idéal pour la surveillance de l'alimentation, l'analyse des harmoniques et la mesure de l'ondulation CC.
Principales caractéristiques et avantages
  • Haute précision et large plage dynamique :Obtenez une mesure précise du courant alternatif de 1A à 100kA (jusqu'à 500kA max) avec une excellente linéarité de ±0,2%. La version calibrée offre une précision remarquable de <0,5%.
  • Ultra-flexible et non intrusif :Notre transducteur de courant flexible s'enroule facilement autour de conducteurs volumineux, encombrants ou fixes (barres omnibus, câbles) dans des espaces confinés. Sa section de bobine mince de 12 mm et sa conception légère facilitent l'installation avec des attaches de câble.
  • Intrinsèquement sûr et robuste :Contrairement aux TC traditionnels, un secondaire en circuit ouvert ne présente aucun danger. Il ne sature pas, même en cas de surintensités massives ou de courts-circuits. Classé pour CAT III 1 000 V/CAT IV 600 V et conçu pour les environnements exigeants.
  • Performances du haut débit :Avec une large bande passante de 1 Hz à 100 kHz (-3 dB), il est parfait pour analyser les harmoniques, les transitoires et la mesure de l'ondulation CC dans des applications telles que les systèmes de charge de batterie.
  • Blindage intégré :Un blindage interne garantit des mesures stables en rejetant les interférences des champs magnétiques externes, améliorant ainsi la précision même à de faibles courants primaires.
  • Compatibilité Plug-and-Play :Cette bobine Rogowski peut être directement connectée à nos indicateurs RAIL DIN et panneaux sans intégrateur de bobine Rogowski externe, simplifiant ainsi la configuration de votre système.
Spécifications techniques (série SRC)
Paramètre SRC-50 SRC-100 SRC-150
Longueur de bobine 180 millimètres 380 millimètres 555 millimètres
Taille de la fenêtre (diamètre B) 50 millimètres 100 millimètres 150 millimètres
Résistance de la bobine 255 Ω (±10%) 375 Ω (±10%) 540 Ω (±10%)
Rapport de sortie (@50 Hz) Calibré : 333 mV/kA
Non calibré : 360 mV/kA		 Calibré : 333 mV/kA
Non calibré : 360 mV/kA		 Calibré : 333 mV/kA
Non calibré : 360 mV/kA
Précision (@25°C) Calibré : < 0,5 %
Non calibré : < 5 %		 Calibré : < 0,5 %
Non calibré : < 5 %		 Calibré : < 0,5 %
Non calibré : < 5 %
Max. Courant mesurable 500 kA 500 kA 500 kA
Bande passante 1 Hz - 100 kHz (-3dB) 1 Hz - 100 kHz (-3dB) 1 Hz - 100 kHz (-3dB)
Erreur de phase ≤ 0,5° ≤ 0,5° ≤ 0,5°
Longueur du câble de connexion 2 mètres (Standard, personnalisable jusqu'à 20m) 2 mètres (Standard, personnalisable jusqu'à 20m) 2 mètres (Standard, personnalisable jusqu'à 20m)
Température de fonctionnement -40°C à +80°C -40°C à +80°C -40°C à +80°C
Spécifications générales
  • Linéarité : ±0,2 % de la lecture

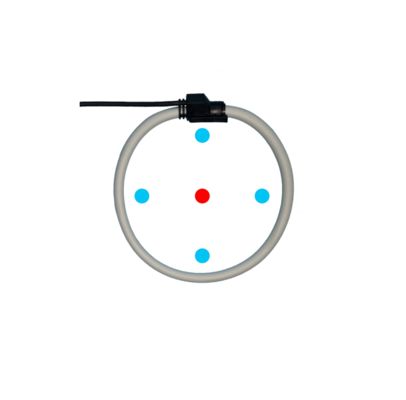

  • Erreur de position : ± 1 % maximum
  • Dérive zéro (sortie sur OA) : ≤ 0,05 mV
  • Normes de sécurité : marquage CE, conforme aux normes EN 61010-1:2010 (LVD) et EN 61326-1:2013 (EMC)
  • Tension d'isolation : bobine : 2000 V ; Câble de signal : 1 000 V
  • Matériau : Caoutchouc thermoplastique ignifuge (UL 94 V-0)
Applications typiques
  • Analyseurs de qualité d'énergie et appareils de mesure de courant alternatif
  • Systèmes de gestion de l’énergie et de surveillance de l’énergie
  • Analyse des harmoniques et des transitoires
  • Mesure d'ondulation CC dans les systèmes de batterie et UPS
  • Instruments de laboratoire et appareils de mesure portables
  • Surveillance du courant d'entraînement moteur et d'entraînement à fréquence variable (VFD)
