Aperçu /Produits/Choke de Mode commun/CMD CM0705 série SMD Common Mode Choke avec des performances d'atténuation élevées, une large plage d'inductivité et une grande capacité d'isolation

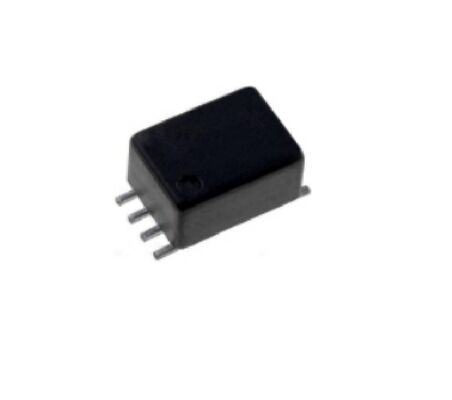

CMD CM0705 série SMD Common Mode Choke avec des performances d'atténuation élevées, une large plage d'inductivité et une grande capacité d'isolation

5000
MOQ
CMD CM0705 Series SMD Common Mode Choke with High Attenuation Performance, Wide Inductance Range, and High Isolation Capability
traits Galerie Description de produit Parlez Maintenant.
traits
Caractéristiques
Mettre en évidence:

Choke de mode commun à haute performance d'atténuation

,

Étincelle de mode commun SMD à large plage d'inductivité

,

Capacité d'isolation élevée Surface montée
Informations de base
Lieu d'origine: Chine
Nom de marque: SHINHOM
Certification: RoHS
Numéro de modèle: CM0705
Documents: CM0705 Series_.pdf
Conditions de paiement et expédition
Délai de livraison: 2~8 semaines
Conditions de paiement: LC, T/T
Description de produit
Le CMD est un étouffant à mode commun de la série CM0705.
Le CMD Common Mode Choke CM0705 Series est un choke SMD compact conçu pour une suppression efficace du bruit dans les circuits électroniques à haute densité.Disposant d'un ensemble de montage de surface miniature optimisé pour l'assemblage par prise en main, cette série offre une coplanarité fiable et des performances électriques constantes sur une large plage de fréquences.
Avec plusieurs options d'inductivité et une tension d'essai de ligne à ligne élevée de 500 Vrms, la série CM0705 est bien adaptée aux applications nécessitant un filtrage EMI stable et une protection de l'intégrité du signal.Sa conception robuste et sa large plage de température de fonctionnement en font un inducteur de mode commun fiable pour le consommateur, électronique industrielle et de communication.
Principales caractéristiques
  • Conception du montage de surface- Package SMD compact compatible avec le montage automatique
  • Des performances d'atténuation élevées- Conçus pour une suppression efficace du bruit EMI sur une large plage de fréquences
  • Large plage d'inductivité- valeurs d'inductivité de 47 μH à 12000 μH (selon le modèle)
  • Courant nominal stable- courant nominal jusqu'à 500 mA selon le nombre de pièces
  • Faible résistance CC- Des valeurs DCR optimisées pour minimiser les pertes de puissance
  • Haute capacité d'isolation- 500 Vrms de tension d'essai entre les enroulements (ligne à ligne)
  • Large plage de température- température de fonctionnement de -25°C à +105°C
Caractéristiques électriques
Spécifications mesurées à une température ambiante de 25°C:
Inductivité Tolérance +50% / -30%
Plage d'inductivité 47 μH à 12000 μH
Courant nominal 100 à 500 mA (selon le modèle)
Résistance en courant continu (max.) 180 à 1800 mΩ
Voltage de test 500 Vrms (de ligne à ligne)
Condition d'essai de l'inductivité 100 kHz, 20 mV
Applications
  • Suppression de l'IME- Filtrage du bruit dans les lignes de signalisation et d'électricité à l'aide d'un étouffant de mode commun de suppression EMI
  • Filtrage de l'alimentation- Réduction du bruit en mode commun dans les lignes électriques en courant continu
  • Produits électroniques de consommation- contrôle du bruit dans les appareils compacts nécessitant des composants SMD
  • Électronique industrielle- Protection de l'intégrité du signal dans les circuits de commande et d'interface
  • Équipement de communication- filtrage des EMI pour les lignes de données et de communication
Questions fréquemment posées
Quelle est la fonction principale de l'étouffement de mode commun CM0705?
Il est conçu pour supprimer le bruit du mode commun et réduire les interférences électromagnétiques dans les lignes de signal et d'électricité.
La série CM0705 est-elle adaptée à l'assemblage automatisé?
La conception SMD est optimisée pour les processus de pick-and-place et fournit une coplanarité fiable.
L'inductivité varie-t-elle selon le nombre de pièces?
La série CM0705 offre une large gamme de valeurs d'inductivité, avec des courants nominaux et des DCR qui varient selon le modèle.
Peut-il fonctionner dans des environnements à haute température?
La série supporte une plage de température de fonctionnement de -25°C à +105°C, adaptée à la plupart des applications industrielles et de consommation.
