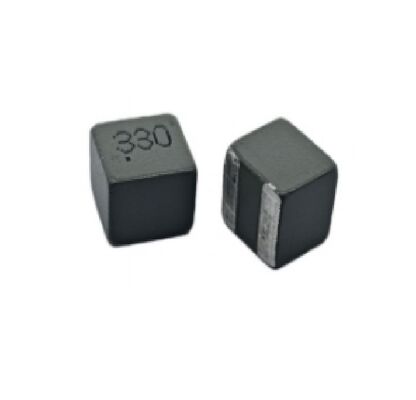

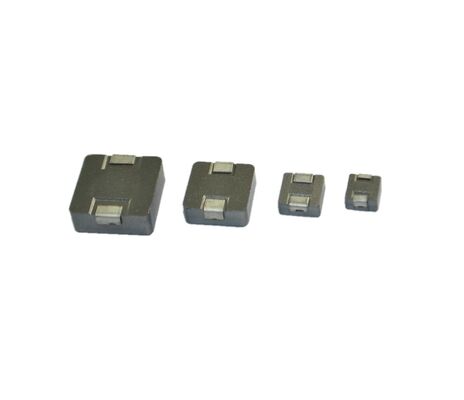

Inducteur de puissance moulé SMD de la série LPM6030B avec profil ultra-faible de 3,0 mm, courant de saturation élevé (39A) et DCR ultra-faible pour les circuits de puissance à courant élevé

5000
MOQ
LPM6030B Series SMD Molded Power Inductor with 3.0mm Ultra-Low Profile, High Saturation Current (39A), and Ultra-Low DCR for High-Current Power Circuits
traits Galerie Description de produit Parlez Maintenant.
traits
Caractéristiques
Mettre en évidence:

Inductance de puissance CMS à profil ultra bas de 3

,

0 mm

,

Inducteur de puissance moulé à courant de saturation élevé
Informations de base
Lieu d'origine: Chine
Nom de marque: SHINHOM
Certification: RoHS
Numéro de modèle: LPM6030B
Documents: LPM6030B Series_.pdf
Conditions de paiement et expédition
Délai de livraison: 2~8 semaines
Conditions de paiement: LC, T/T
Description de produit
Inducteurs de puissance moulés SMD série LPM6030B
Conçue pour les circuits d'alimentation à courant élevé et à espace restreint, la série LPM6030B représente une percée dans la technologie des inducteurs à profil bas, avec une hauteur remarquablement mince de seulement 3,0 mm.Utilisation de noyaux avancés de poudre de fer carbonyle, ces inducteurs de puissance SMD offrent des performances de courant de saturation exceptionnellement élevées, avec des capacités nominales allant jusqu'à 39A, garantissant un fonctionnement stable dans des conditions de charge exigeantes.Leur DCR ultra-faible minimise les pertes de conduction, ce qui les rend idéales pour des conceptions de conversion de puissance à haute densité et à haut rendement dans l'électronique portable et compacte.
Principales caractéristiques
  • La plage d'inductance est comprise entre 0,18 μH et 3,3 μH (± 20% @0Adc).
  • Courant thermique nominal (IDC): 8A à 32A
  • Courant de saturation (Isat): de 12,2 à 39 A
  • DCR (type): de 1,59 à 19,92 mΩ
  • Fréquence d'auto-résonance (type): de 26 MHz à 141 MHz
  • Profil extrêmement bas: 6,6 mm x 6,4 mm x 3,0 mm
  • 100% sans plomb et conforme à la directive RoHS
  • Température de fonctionnement: -40°C à +165°C
Spécifications techniques
Paramètre Plage/valeur
Plage d'inductivité 0.18μH à 3,3μH (± 20% @0Adc)
Courant de chaleur nominale (CRI) 8A à 32A
Courant de saturation (Isat) 12.2A à 39A
DCR (typique) 1.59mΩ à 19.92mΩ
Fréquence auto-résonante 26 MHz à 141 MHz
Les dimensions 6.6 mm x 6,4 mm x 3,0 mm
Température de fonctionnement -40°C à +165°C
Applications
  • Convertisseurs à courant continu/à courant continu à haute tension pour la fourniture d'énergie par CPU et GPU dans les ordinateurs portables et ultrabook
  • Modules de gestion de l'énergie (PMM) dans les smartphones, les tablettes et les écrans LCD
  • Appareils électriques à bord pour les équipements de réseautage et de communication
  • Convertisseurs de point de charge (PoL) dans les serveurs et les dispositifs de stockage
  • Produits électroniques de consommation portables, y compris les DSC, DVC et PDA
Questions fréquemment posées
Quel est le principal avantage de la hauteur de 3,0 mm du LPM6030B?
Le profil ultra-faible de 3,0 mm permet l'intégration dans des appareils modernes extrêmement minces, tels que des ordinateurs portables minces et des modules compacts, où la hauteur Z est critiquement limitée.
En quoi le courant de saturation élevé profite-t-il aux convertisseurs CC/DC?
Un courant de saturation élevé garantit que l'inducteur maintient son inductance dans des conditions de charge élevée, empêchant la baisse de performance et garantissant une sortie de tension stable dans les applications VRM CPU / GPU.
Ces inducteurs sont-ils adaptés à la commutation à haute fréquence?
Oui, avec une fréquence SRF typique allant jusqu'à 141 MHz pour les modèles à inductance inférieure, ils sont stables pour une utilisation dans les sources d'alimentation de mode commutateur à haute fréquence modernes.
Qu'indique le courant thermique nominal (CTI)?
C'est le courant continu qui fait monter la température de l'inducteur d'environ 40°C au-dessus de la température ambiante, fournissant une ligne directrice pour la gestion thermique en fonctionnement continu.
