Inducteur conique à large bande série BC avec fils volants pour applications de 10 MHz à 40 GHz et faible DCR

5000
MOQ
BC Series Broadband Conical Inductor with Flying Leads for 10 MHz–40 GHz Applications and Low DCR
traits Galerie Description de produit Parlez Maintenant.
traits
Caractéristiques
Plage d'inductance: 0,22 μH à 8,0 μH (±5 %)
DCR (max): 0,10 Ω à 3,39 Ω
Irms (max): 230 mA à 1 200 mA
Type de montage: Fils volants (trou traversant, angle réglable)
Niveau de sensibilité d'humidité (MSL): Niveau 1 (durée de vie illimitée)
Conditionnement: 25 pièces par plateau
Mettre en évidence:

Inductance conique à large bande de 10 MHz à 40 GHz

,

Inducteur RF à fils volants

,

Inducteur de micro-ondes à faible DCR
Informations de base
Lieu d'origine: Chine
Nom de marque: SHINHOM
Certification: RoHS/ISO/UL/CE/IATF16949/CNAS
Numéro de modèle: Inducteur BC-Seires
Documents: BC-Seires inductor_.pdf
Conditions de paiement et expédition
Délai de livraison: 2~8 semaines
Conditions de paiement: LC, T/T
Description de produit

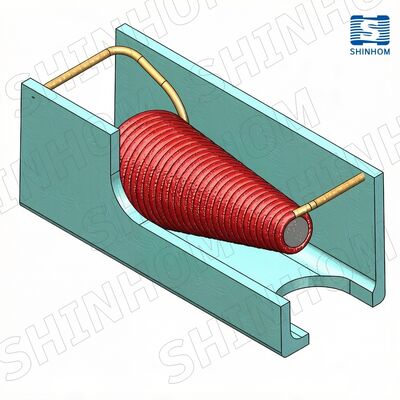

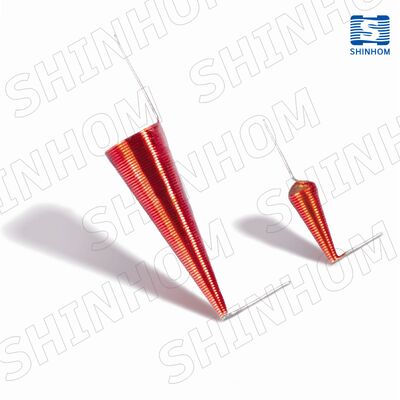

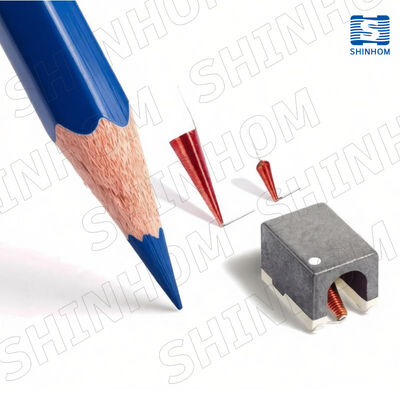

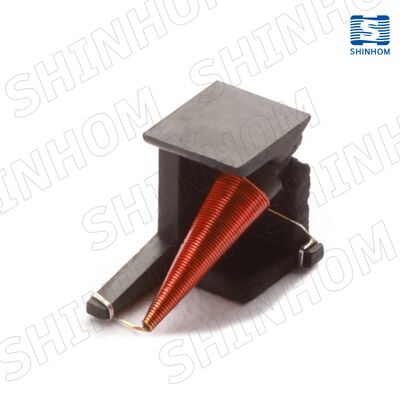

Inducteurs coniques à large bande de la série BC avec conduits volants (10 MHz-40 GHz)

L'inducteur conique à large bande de la série BC présente unconception de structures coniques, réduisant efficacement la capacité parasitaire et permettant uneune plage de fréquences de fonctionnement ultra large de 10 MHz à 40 GHzSa conception de terminal à tête de mouche offre des options de montage flexibles et des angles d'installation réglables, permettant un positionnement précis dans les modules RF et les circuits à micro-ondes.faible résistance en courant continuet unune capacité de traitement de courant allant jusqu'à 1200 mA, avec une plage d'inductivité de0.22 à 8,0 μH.

Le produit est conforme auxNormes environnementales RoHS, sans halogène et REACH, et présente unClassification MSL de niveau 1Il est largement utilisé dans les réseaux de biais ultra large bande, les modules RF et les applications de circuits à micro-ondes.

Caractéristiques

  • Opération à ultra large bande️ de 10 MHz à 40 GHz

  • Structure coniqueRéduit la capacité parasitaire

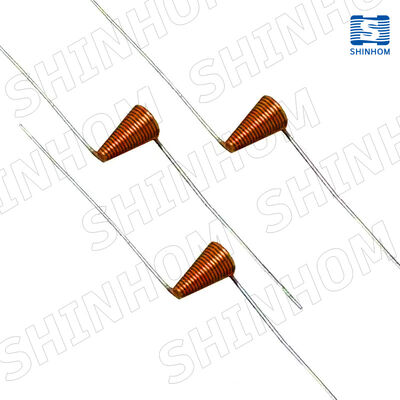

  • Des lignes volantes️ Montage flexible, angle réglable

  • DCR faible¢ Réduit au minimum les pertes à haute fréquence

  • Courant élevé jusqu'à 1200 mA Irms

  • Plage d'inductivité¥ 0,22 à 8,0 μH

  • Température de fonctionnement large-40°C à +125°C

  • Le niveau 1 de la LMSLa durée de vie du sol est illimitée

Spécifications électriques (à 25°C)
Numéro de la partie Inductivité (± 5%) DCR (Ω) max Résistance à l'écoulement
Pour les véhicules à moteur 0.22 μH 0.10 1200
Le numéro de référence est le numéro de référence. 0.53 μH 0.15 1060
Le BC-1R2 1.20 μH 1.05 270
Pour les appareils de surveillance 10,65 μH 0.60 490
Pour les appareils de surveillance 2.35 μH 1.61 270
Pour les véhicules à moteur: 20,75 μH 0.40 675
Pour les véhicules à moteur: 6.35 μH 0.92 480
Pour les appareils de surveillance de l'environnement 60,50 μH 0.70 650
Le numéro de référence est le numéro de référence. 80,00 μH 3.39 230
Inductance mesurée à 10 MHz, 0,1 Vrms, 0 Adc. Rating Irms basé sur une augmentation de la température de 40 °C par rapport à 25 °C ambiante.

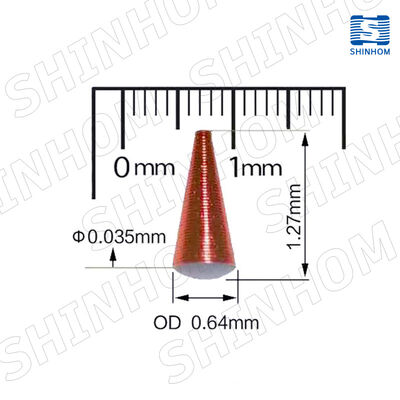

Dimensions mécaniques (mm)
Numéro de la partie A (±0,05) B max C max D (± 0,25) E (± 0,25)
Pour les véhicules à moteur 0.20 1.45 3.51 4.216 2.54
Le numéro de référence est le numéro de référence. 0.20 1.80 4.55 4.216 2.54
Le BC-1R2 0.20 1.14 2.92 4.216 2.54
Pour les appareils de surveillance 0.20 1.70 4.42 4.216 2.54
Pour les appareils de surveillance 0.20 1.52 3.81 4.216 2.54
Pour les véhicules à moteur: 0.20 2.72 7.87 6.985 2.54
Pour les véhicules à moteur: 0.20 2.95 8.82 6.985 2.54
Pour les appareils de surveillance de l'environnement 0.20 3.56 11.05 9.906 2.54
Le numéro de référence est le numéro de référence. 0.20 1.88 6.02 4.572 2.54
Applications
  • Réseaux de biais ultra-large bande¢ Circuits Bias-Tee à large bande
  • Modules RFModules d'interface RF
  • Circuits à micro-ondesLe traitement des signaux micro-ondes
  • Communication optiqueModules optiques à grande vitesse
  • Épreuves et mesuresÉquipement d'essai à large bande
  • Systèmes radar¢ Radar à haute fréquence
Questions fréquentes

Q: Quels sont les avantages des inducteurs coniques par rapport aux inducteurs traditionnels?

A: Je suis désolé.La structure conique réduit efficacement la capacité parasitaire, permettant une performance d'inductivité stable sur une gamme de fréquences ultra large (10 MHz à 40 GHz),qui est difficile à atteindre avec les inducteurs classiques.


Q: Quels sont les avantages de la conception à tête de mouche?

A: Je suis désolé.La structure à tête de mouche offre des options de montage flexibles et des angles d'installation réglables,facilitant le positionnement et la soudure du composant dans les modules RF à espace restreint et les circuits à micro-ondes, en particulier pour l'assemblage et le réglage manuels.


Q: Quelle gamme de fréquences supporte cet inducteur?

A: Je suis désolé.La série BC prend en charge une gamme de fréquences ultra-larges de10 MHz à 40 GHz, couvrant les applications allant des bandes de fréquences RF aux micro-ondes.
