Étouffement en mode commun toroïdal à faible perte 50 Hz-500 kHz pour les systèmes solaires et éoliens

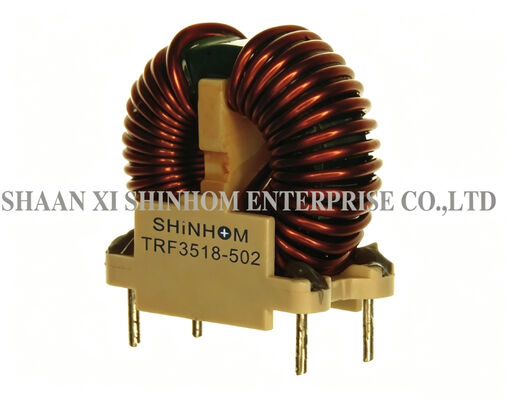

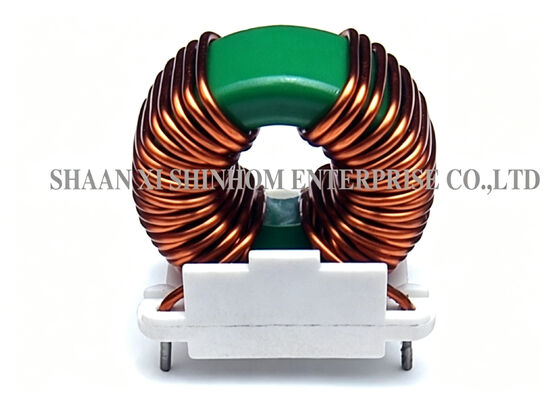

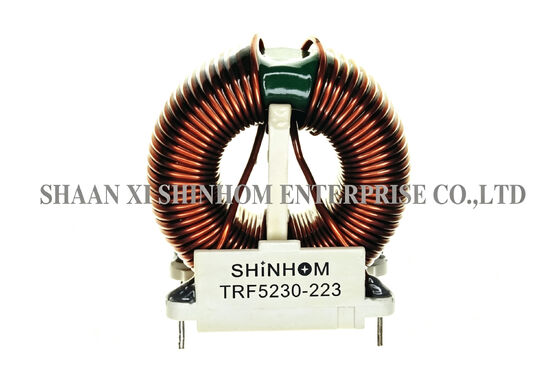

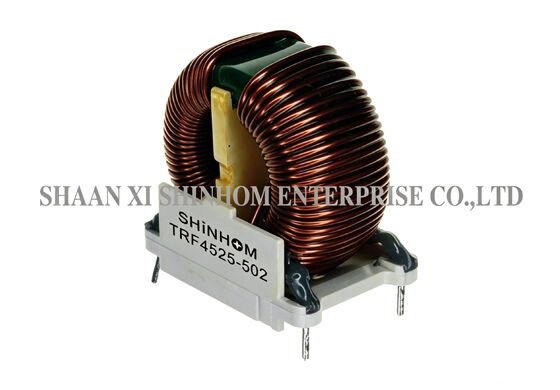

Le toroïdal à faibles pertesself de mode communutilise un noyau toroïdal et une conception à enroulement divisé. Il offre une très faible capacité entre enroulements. L'enroulement monocouche garantit l'impédance de mode commun la plus élevée sur une large plage de fréquences. La réponse en fréquence couvre 50 Hz à 500 kHz, adaptée aux réacteurs AC basse fréquence et à diverses applications de filtrage de puissance. Il prend en charge le montage vertical ou horizontal. Le montage vertical par broche permet un assemblage facile du PCB et offre une excellente résistance aux vibrations. Il est largement utilisé dans la production d'énergie solaire, la production d'énergie éolienne, les entraînements à fréquence variable, le chauffage par induction, les équipements de soudage, la suppression RFI et la conversion DC-DC.

• Noyau toroïdal – flux de fuite extrêmement faible
• Enroulement divisé – capacité inter-enroulement la plus faible
• Enroulement monocouche – impédance de mode commun la plus élevée
• Gamme de fréquences – 50 Hz à 500 KHz
• Distance de fuite – 1-3 mm, répond aux normes de sécurité
• Matériau – certifié ignifuge UL94-V0
• Température de fonctionnement – ​​-55°C à +105°C
• Montage vertical ou horizontal – en option

• Systèmes de production d'énergie solaire
• Systèmes de production d'énergie éolienne
• Équipement d'entraînement à fréquence variable
• Équipement de chauffage par induction
• Matériel de soudage
• Selfs de suppression RFI
• Convertisseurs DC-DC
• Matériel pour l'industrie du papier

• Tolérance d'inductance en +50% -30%
• Tension de fonctionnement maximale : 250 V à 40 ℃
• IDC Max : courant nominal AC/DC A à 40 ℃
• Hi-Pot 2500Vac bobinage à bobinage 3S.
• Test d'inductance : 10 KHz 0,1 V HP4284A
• RDC : QuadTech 1880 Milliohmmètre
• Courant de surtension Max 10 ms : 20X IDC
• Température de fonctionnement : -40 ℃ à +105 ℃
• Température de stockage : -40 ℃ à +105 ℃

Remarque : les spécifications du produit peuvent être personnalisées.

Q : Quels sont les avantages de la conception à enroulement divisé ?

R : L'enroulement divisé place les enroulements primaire et secondaire physiquement séparés sur le noyau. Cela réduit efficacement la capacité parasite entre les enroulements et réduit les chemins de couplage capacitif pour le bruit haute fréquence. Cela améliore la suppression du bruit en mode commun, en particulier dans la plage des hautes fréquences.

Q : Quels sont les avantages du bobinage monocouche par rapport au bobinage multicouche ?

R : L’enroulement monocouche élimine la capacité parasite intercouche. Il offre une impédance de mode commun plus élevée et des performances de filtrage plus stables sur une large plage de fréquences. La structure monocouche offre également une meilleure dissipation thermique et un enroulement plus cohérent, ce qui la rend adaptée aux conceptions de puissance soumises à des exigences strictes de suppression EMI.

Q : Quelle est l’importance d’une ligne de fuite de 1 à 3 mm pour les normes de sécurité ?

R : La ligne d'isolement est la distance la plus courte mesurée le long de la surface de l'isolation. Cela affecte directement le niveau d’isolation et la certification de sécurité du produit. La ligne de fuite de 1 à 3 mm répond aux normes UL, CSA et CEI pour l'isolation de base et renforcée, aidant ainsi les clients à obtenir la certification de sécurité.

Q : Comment choisir entre un montage vertical et horizontal ?

UN: Le montage vertical (broches vers le bas) permet d'économiser de l'espace sur le circuit imprimé et convient aux configurations haute densité. Le montage horizontal (broches latérales) réduit la hauteur totale et convient aux conceptions à profil bas. Les deux types de montage prennent en charge l'insertion automatisée.
