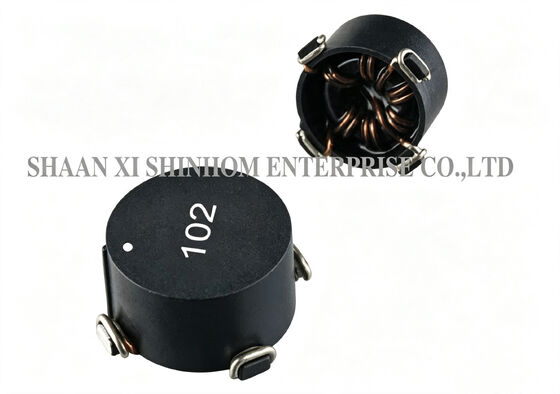

Inducteur de mode commun toroïdal SMD à courant élevé STC08 série 200μH-20mH pour suppression EMI/RFI

La série STC08 L'inducteur de mode commun toroïdal SMD utilise un matériau de noyau à haute saturation et une structure de circuit magnétique fermé toroïdal. Il réduit efficacement le rayonnement EMI et convient aux applications de filtrage de lignes d'alimentation et de signaux sensibles aux EMI. La plage d'inductance couvre 200 µH à 20 mH. Le boîtier SMD prend en charge le placement automatisé, compatible avec les lignes de production SMT. Il est largement utilisé dans les appareils électroniques, la conversion DC-DC (mode parallèle), le couplage d'isolation, le filtrage d'entrée (mode série) et la suppression EMI/RFI.

• Plage d'inductance – 200 µH à 20 mH, sélection flexible

• Courant nominal – 1A à 7A, capacité de courant élevée

• DCR – 8 mΩ à 250 mΩ, faible perte

• Matériau de noyau à haute saturation

• Faible rayonnement EMI

• Boîtier SMD – prend en charge le placement automatisé

• Température de fonctionnement – -40 °C à +125 °C

• Résistance d'isolement – ≥1000 MΩ (100V DC)

Inductance mesurée à 100 KHz 0,1 VRms.

Résistance d'isolement : 100 Vdc 1 KΩ min.

RDC : QuadTech 1880 Milliohmmeter

Température de fonctionnement : -40 °C à +125 °C

Température de stockage : -55 °C à +125 °C

Différents boîtiers disponibles sur demande spéciale

Max 35 % de saturation avec polarisation CC appliquée

Remarque : les spécifications du produit peuvent être personnalisées.

• Filtrage d'alimentation des appareils électroniques

• Conversion DC-DC (mode parallèle)

• Couplage d'isolation (transformateur)

• Filtrage d'entrée (mode série)

• Suppression EMI/RFI

• Alimentations d'équipements de communication

• Alimentations de contrôle industriel

• Alimentations de périphériques informatiques

Q : Quelles sont les plages d'inductance, de courant et de DCR de la série STC08 ?

R : La série STC08 couvre une plage d'inductance de 200 µH à 20 mH, un courant nominal de 1A à 7A, et un DCR de 8 mΩ à 250 mΩ. La large plage d'inductance, la capacité de courant élevée et la conception à faible DCR la rendent adaptée à diverses applications de suppression EMI, du filtrage de ligne de signal au filtrage de ligne d'alimentation haute puissance.

Q : Quelle est l'importance d'un faible DCR pour les inducteurs de mode commun ?

R : Un faible DCR signifie moins de perte de puissance (perte I²R) lorsque le courant traverse le bobinage. Cela contribue à améliorer l'efficacité globale du système et à réduire l'élévation de température. La série STC08 offre un DCR aussi bas que 8 mΩ, ce qui la rend particulièrement adaptée aux conceptions d'alimentation à courant élevé avec des exigences d'efficacité strictes.

Q : Comment demander des échantillons ? Quel est le délai de livraison ?

R : Vous pouvez soumettre une demande d'échantillon via notre site Web ou par e-mail. Veuillez fournir les informations de votre entreprise et le modèle cible. Les échantillons sont gratuits et seront expédiés dans les 3 à 5 jours ouvrables. Le délai de livraison des commandes en gros est généralement de 2 à 8 semaines.
