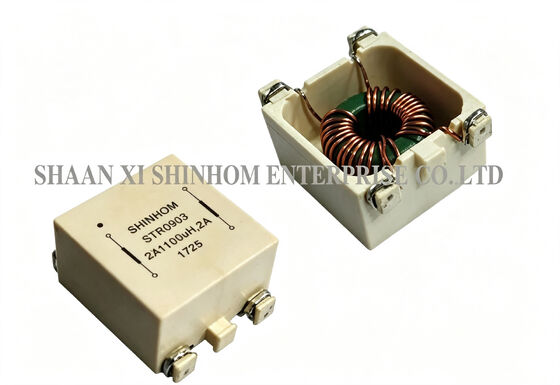

Capacité d'enroulement faible étouffement en mode commun STR0903 série UL94-V0 pour suppression des interférences en mode commun

LeSérie STR0903L'inducteur toroïdal en mode commun CMS utilise une conception à enroulement divisé et à enroulement monocouche. Il offre une capacité entre enroulements extrêmement faible et fournit l'impédance de mode commun la plus élevée sur une large plage de fréquences (50 Hz à 500 kHz), offrant ainsi d'excellentes performances de suppression des interférences en mode commun. Le produit a environInductance de fuite de 0,8 %, qui offre également une certaine capacité de suppression en mode différentiel. LePaquet CMSprend en charge le brasage en phase vapeur et le brasage par refusion infrarouge, avec une résistance thermique de soudage de260°C/10 secondes. Il est largement utilisé dansballasts électroniques compacts,alimentations à découpage, et diverssuppression des interférences en mode communcandidatures.

• Enroulement divisé – capacité inter-enroulement la plus faible
• Enroulement monocouche – impédance de mode commun la plus élevée
• Gamme de fréquences – 50 Hz à 500 KHz
• Inductance de fuite – environ 0,8 % (suppression du mode différentiel)
• Conforme aux normes de sécurité UL/CSA/IEC
• Indice d'inflammabilité du matériau – UL94-V0
• Tension de fonctionnement – ​​250VAC
• Température de fonctionnement – ​​-40°C à +105°C

• Suppression des interférences de mode commun
• Ballasts électroniques compacts dans les lampes
• Alimentations à découpage compactes

• Tension de fonctionnement : 250 Vca
• IDC Max : Déterminé en cas de superposition
• Test d'inductance : HP4284A 10 KHz 0,1 V
• RDC : QuadTech 1880 Milliohmmètre
• Température de fonctionnement : -40 ℃ à +105 ℃
• Température de stockage : -40 ℃ à +105 ℃
• Augmentation de la température 40 ℃ maximum
• Méthodes de soudure : phase vapeur, refusion infrarouge
• Résistance à la chaleur de soudure : 260 ℃ pendant 10 secondes
• Résistance aux solvants : Conforme à MIL-STD-202E
