Aperçu /Produits/Choke de Mode commun/SMD Toroïdal Choke de mode commun STR0602 série 10μH-300μH pour les alimentations en mode commutateur

SMD Toroïdal Choke de mode commun STR0602 série 10μH-300μH pour les alimentations en mode commutateur

5000 pièces
MOQ
Négociable
Prix

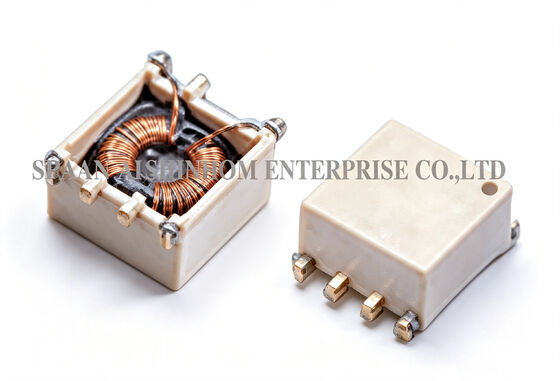

SMD Toroidal Common Mode Choke STR0602 Series 10µH-300µH for Switch-Mode Power Supplies
traits Galerie Description de produit Parlez Maintenant.
traits
Caractéristiques
Inductance: 10uH à 300uH
Tolérance: ± 30%
Courant nominal: 1,5A à 2,5A
Fréquence des tests: 10 kHz
Température de fonctionnement: -25℃ à +105℃
Température de stockage: -25℃ à +105℃
Mettre en évidence:

Étouffement en mode commun toroïdal SMD

,

STR0602 étouffement en mode commun

,

étouffement en mode commun pour les alimentations en mode commutateur
Informations de base
Lieu d'origine: Chine
Nom de marque: Shinhom
Certification: RoHS
Numéro de modèle: Série STR0602
Conditions de paiement et expédition
Détails d'emballage: Carton
Délai de livraison: 4 à 8 semaines
Conditions de paiement: T/T
Capacité d'approvisionnement: 100 000/mois
Description de produit

Inducteur de mode commun série STR0602, bobine d'arrêt de mode commun à noyau toroïdal en ferrite SMT avec une inductance de 10 µH à 300 µH

La série STR0602 bobine d'arrêt de mode commun toroïdale CMS utilise un noyau toroïdal en ferrite et une conception à enroulement monocouche. Elle offre une capacité inter-bobinages extrêmement faible, supprimant efficacement les interférences de mode commun.La plage d'inductance couvre 10 µH à 300 µH. La résistance CC (DCR) varie de 25 mΩ à 70 mΩ. La conception compacte du boîtier économise de l'espace sur le circuit imprimé.Tous les matériaux sont certifiés ignifuges UL94V-0. Le boîtier CMS prend en charge l'emballage en bande et bobine et l'assemblage automatisé en montage en surface.Il est largement utilisé dans les ballasts électroniques compacts, les alimentations à découpage, et diverses applications de suppression des interférences de mode commun.

CARACTÉRISTIQUES :

  1. Plage d'inductance 10 µH à 300 µH
  2. DCR : 25 mΩ à 70 mΩ
  3. Conception compacte.
  4. Enroulement monocouche pour une capacité minimale.
  5. Conforme à la norme d'inflammabilité UL 94-0.
  6. Disponible en bande et bobine pour le montage automatique en surface.

APPLICATIONS COURANTES :

  1. Suppression des interférences de mode commun
  2. Ballasts électroniques compacts pour lampes
  3. Alimentations à découpage compactes
SMD Toroïdal Choke de mode commun STR0602 série 10μH-300μH pour les alimentations en mode commutateur
Courant continu max. :
Déterminé lors de la superposition
RDC :
QuadTech 1880 Milliohmmeter
Méthodes de soudage :
Phase vapeur, refusion infrarouge
Résistance à la chaleur de soudage :
260 °C pendant 10 secondes
Résistance aux solvants :
Conforme à MIL-STD-202E

Remarque : Les spécifications du produit peuvent être personnalisées.

FAQ

Q : Quelle est la plage d'inductance de la série STR0602 ?

R : La série STR0602 couvre une plage d'inductance de 10 µH à 300 µH, couvrant un large éventail d'applications, des faibles valeurs d'inductance aux valeurs d'inductance moyennes. Les valeurs d'inductance plus faibles conviennent aux applications de filtrage haute fréquence, tandis que les valeurs d'inductance plus élevées conviennent à la suppression des interférences de mode commun basse fréquence.

Q : Quels sont les avantages de l'enroulement monocouche ?

R : L'enroulement monocouche élimine la capacité parasite inter-couches. Il offre une impédance de mode commun plus élevée et des performances de filtrage plus stables sur une large plage de fréquences. La structure monocouche offre également une meilleure dissipation thermique et un enroulement plus constant, ce qui la rend adaptée aux conceptions d'alimentation avec des exigences strictes de suppression des EMI.
