Série TRF pour téléviseurs LCD/PDP et périphériques d'ordinateur

5000 pièces
MOQ
Négociable
Prix

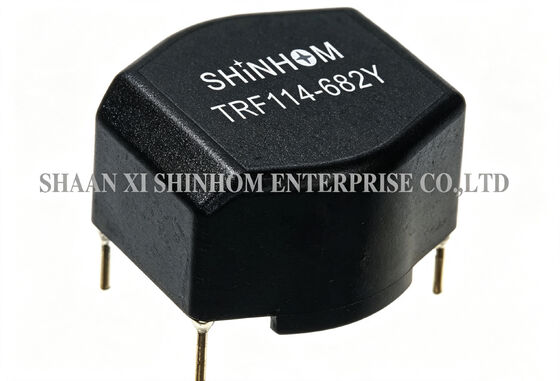

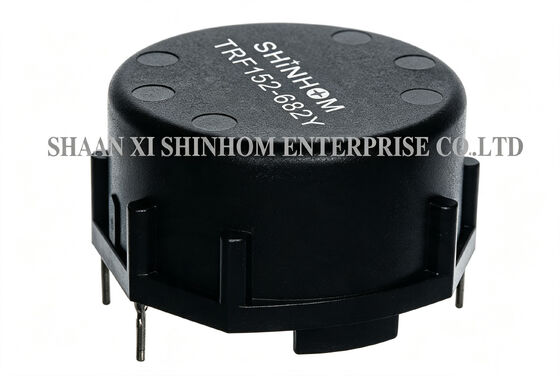

Wide Temp Toroidal Common Mode Inductor TRF Series for LCD/PDP TVs and Computer Peripherals
traits Galerie Description de produit Parlez Maintenant.
traits
Caractéristiques
Couleur du boîtier: Noir
Noyau d'aimant: noyau de ferrite
Spécification: RoHS/SGS/UL/ISO9001
Valeur d'inducteur: inducteur fixe
Domaine d'application: Obstruction
Forfait Transport: Carton/Palette
Mettre en évidence:

Inducteur de mode commun toroïdal à grande température

,

Filtre de mode commun série TRF

,

Inducteur de mode commun LCD PDP TV
Informations de base
Lieu d'origine: Chine
Nom de marque: Shinhom
Certification: RoHS/ISO/UL/CE/IATF16949/CNAS
Numéro de modèle: Série TRF102/112/114/122/142/202/212/214/222/242/252/152
Conditions de paiement et expédition
Détails d'emballage: Carton
Délai de livraison: 4 à 8 semaines
Conditions de paiement: T/T
Capacité d'approvisionnement: 1000000 / mois
Description de produit
L'inducteur de mode commun toroïdal de la série TRF avec protection en plastique,Il existe de nombreuses tailles parmi lesquelles choisir

L'inducteur de mode commun toroïdal de la série TRF est doté d'un boîtier en plastique et d'un noyau toroïdal.Fréquence de résonance en mode commun allant de 100 kHz à 3 MHzLe boîtier en plastique offre une excellente résistance mécanique et une protection de l'environnement, adaptée à diverses conditions de fonctionnement difficiles.Plusieurs styles de boîtiers de montage de PCB sont disponibles pour répondre à différentes exigences de mise en page. Plage de température de fonctionnement: -40°C à +105°C. Résistance à la chaleur de soudage: 260°C/10 secondes. Il est largement utilisé dans la suppression du bruit des lignes AC/DC et DC/DC, les systèmes de communication, l'électronique automobile,Téléviseurs LCD/PDP et périphériques informatiques.

Les caractéristiques:
  • 0.3A à 8A
  • 0.7mH à 100mH doubles étouffements
  • Excellente résistance mécanique
  • Résonance de mode commun de 100 kHz à 3 MHz
  • Haut niveau de fiabilité et variante du boîtier de montage de PCB
  • Faible résistance et augmentation de température
Applications:
  • Suppression du bruit des lignes DC/DC, AC/DC
  • Système de communication
  • Systèmes automobiles
  • Téléviseurs LCD/PDP
  • Équipement périphérique informatique
L'information technique est la suivante:
  1. Tolérance à l'inductivité de +50% à 30%
  2. Voltage de fonctionnement maximal: 250 V à 40°C
  3. IDC Max: courant alternatif/circulateur A @ 40°C
  4. Enroulement haute tension 1500Vac à enroulement 3S.
  5. Test d'inductivité: 10KHz 0,1V HP4284A
  6. RDC:QuadTech 1880 milliomètre
  7. Courant de surtension max 10 ms: 20X IDC
  8. Température de fonctionnement: -40°C à +105°C
  9. Température de stockage: -40°C à +105°C
  10. Résistance à la chaleur de soudure: 260°C pendant 10 secondes

Nom de l'organisme:102, 112, 114, 142, 122, 152 horizontalement
202, 212, 214, 242, 222, 252 verticalement

Série TRF pour téléviseurs LCD/PDP et périphériques d'ordinateur

Nom de l'organisme:Les spécifications du produit peuvent être personnalisées.

Questions fréquentes
Q: Quelles sont les gammes d'inductivité et de courant de la série TRF?
R: La série TRF couvre une inductance de 0,7 à 100 mH (double enroulement) et un courant nominal de 0,3 à 8 A.La large plage d'inductivité et la grande capacité de courant le rendent adapté à diverses applications de suppression des EMIPour une sélection spécifique, veuillez consulter la fiche de données ou contacter notre équipe de support technique.
Q: Quels sont les avantages du boîtier en plastique?
R: Le boîtier en plastique offre une protection physique et un blindage environnemental. Il empêche efficacement les objets étrangers de entrer en contact avec les enroulements, améliorant la fiabilité du produit dans des environnements difficiles.Le boîtier en plastique facilite également l'insertion automatique et le montage des PCB, offrant une excellente résistance mécanique et une résistance aux vibrations.
Q: Que représente le test de résistance à la tension de 1500 VAC?
R: L'essai de résistance à la tension de 1500 VAC (entre les enroulements, 3 secondes) signifie que les enroulements primaires et secondaires peuvent résister à 1500 V AC sans panne, assurant ainsi la sécurité de l'isolation.Ce paramètre est particulièrement important pour l'isolation de sécurité dans les alimentations en courant alternatif/concurrent.
