Série TRF pour la suppression du bruit des lignes AC/DC et DC/DC

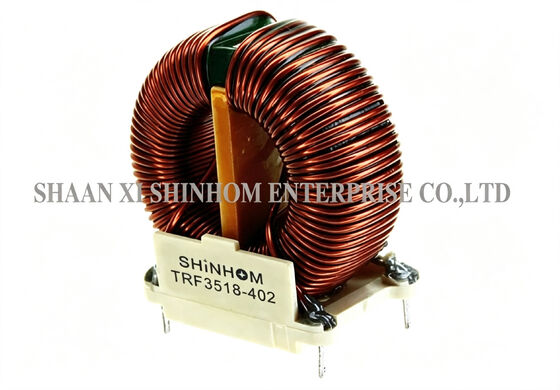

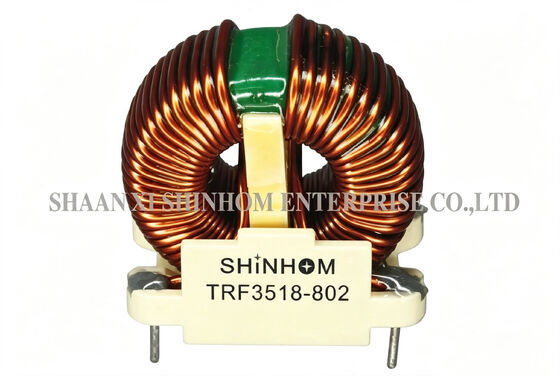

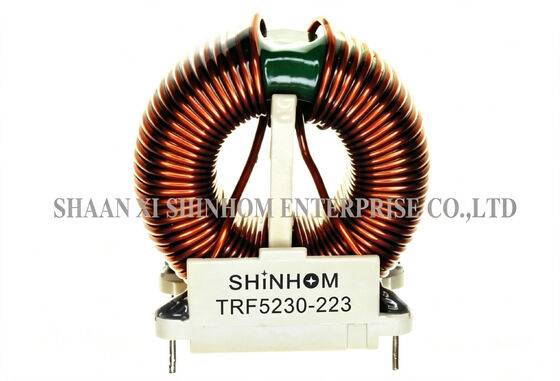

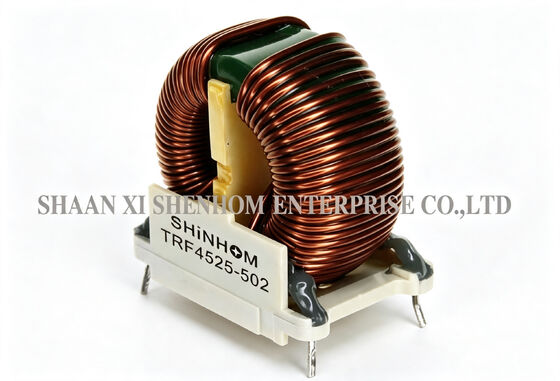

LeSérie TRFL'étouffement à mode commun toroïdal à haute fréquence utilise un noyau toroïdal et une conception à double enroulement.Fréquence de résonance en mode commun allant de 100 kHz à 3 MHzLe produit offre une excellente résistance mécanique, une faible DCR et une faible augmentation de température. Il élimine efficacement le bruit électromagnétique dans les circuits de puissance et de signal.Plusieurs boîtiers de montage de PCB sont disponibles pour répondre à différentes exigences de dispositionIl est largement utilisé dans la suppression du bruit des lignes AC/DC et DC/DC, les systèmes de communication, l'électronique automobile, les téléviseurs LCD/PDP et les périphériques informatiques.

• 1Classements.5A à 18A
• Doubles étouffements de 1 à 120 mH
• Excellente résistance mécanique
• Résonance de mode commun de 100 kHz à 3 MHz
• Haut niveau de fiabilité et variante du boîtier de montage de PCB
• Faible résistance et augmentation de température

• Suppression du bruit des lignes DC/DC, AC/DC
• Système de communication
• Systèmes automobiles
• Téléviseurs LCD/PDP
• Équipement périphérique informatique Il est conforme aux normes de la FCC VCCI CISPR FTZ, etc., éliminant le bruit électromagnétique du circuit de puissance et de signal.

• Tolérance à l'inductivité de +50% à 30%
• Voltage de fonctionnement maximal: 250 V à 40°C
• IDC Max: courant alternatif/circulateur A @ 40°C
• Enroulement haute tension 1500Vac à enroulement 3S.
• Test d'inductivité: 10KHz 0,1V HP4284A
• RDC:QuadTech 1880 milliomètre
• Courant de surtension max 10 ms: 20X IDC
• Température de fonctionnement: -40°C à +105°C
• Température de stockage: -40°C à +105°C
• Résistance à la chaleur de soudure: 260°C pendant 10 secondes

Q: À quelles normes de l'IME est conforme ce produit?

R: Les étouffants à mode commun de la série TRF sont conformes aux normes internationales EMI, notamment FCC, VCCI, CISPR et FTZ.Ils aident vos produits à passer les tests de conformité aux émissions et à réduire les interférences électromagnétiques sur les lignes électriques et de signal.

Q: Quelle est la signification de la fréquence de résonance de mode commun de 100KHz-3MHz?

R: Les étouffants à mode commun fournissent l'impédance de mode commun la plus élevée près de la fréquence de résonance, ce qui permet une suppression optimale du bruit.La gamme de fréquences de résonance 100KHz-3MHz couvre les principales bandes de fréquences EMI conduites des alimentations électriques de commutation et des circuits numériques, assurant une atténuation efficace du bruit en mode commun dans les plages de fréquences critiques.

Q: Comment la tolérance d'inductivité de +50%/-30% affecte-t-elle la sélection?

R: Cette plage de tolérance signifie que l'inductivité réelle peut être jusqu'à 50% supérieure ou 30% inférieure à la valeur nominale.s'assurer que l'inductivité satisfait aux exigences minimales de filtrage dans toute la plage de température et de courant de fonctionnement;Nous recommandons de laisser une marge suffisante dans les conceptions critiques.
