Name: Transformateur d'allumage haute tension de 15 KV pour les brûleurs de gaz/huile et les générateurs d'ozone
Brand: Shaanxi Shinhom Enterprise Co.,Ltd
SKU: HT3825-690
Availability: InStock

traits Galerie Description de produit Parlez Maintenant.

traits

Caractéristiques

Matériau de base: noyau de ferrite

Tension de sortie: 15kv

Taper: Bobine d'allumage haute tension

Usage: Haute fréquence

Taille: 38,9*25,0*25,5 mm

Ratio de virages: 69:1

Mettre en évidence:

Transformateur d'allumage de 15 kV pour brûleurs

transformateur haute tension pour générateurs d'ozone

transformateur d'allumage pour brûleur à huile gazeuse

Informations de base

Lieu d'origine: Chine

Nom de marque: Shinhom

Certification: RoHS/ISO/UL/CE/IATF16949/CNAS

Numéro de modèle: HT3825-690

Conditions de paiement et expédition

Détails d'emballage: Carton

Délai de livraison: 4 à 8 semaines

Conditions de paiement: T/T

Capacité d'approvisionnement: 1000000 / mois

Galerie

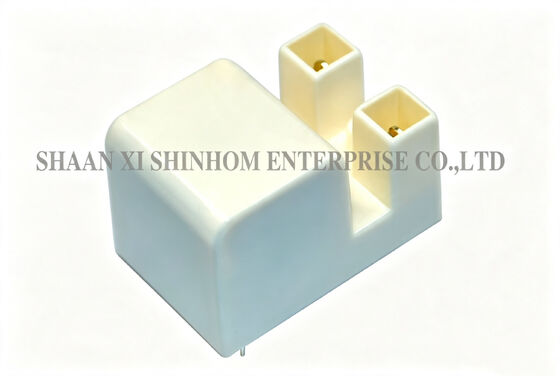

Transformateur d'allumage haute tension de 15 KV pour les brûleurs de gaz/huile et les générateurs d'ozone

Description de produit

Transformateur à allumage haute tension

C' est ça.transformateur à allumage haute tensionIl est conçu pour l'allumage des brûleurs à gaz/huile, le générateur d'ozone et les applications industrielles à impulsions haute tension.Le produit utilise une topologie step-up haute fréquence avec un rapport de virage de 69.5:1. Il accélère efficacement l'entrée de basse tension à la sortie d'impulsion haute tension, fournissant une forte énergie d'allumage et une réponse rapide. Inductivité primaire: 12μH. Inductivité secondaire: 40mH. DCR primaire: 75mΩ.DCR secondaireIl est largement utilisé dans les brûleurs à gaz, les chaudières à huile, les générateurs d'ozone et divers équipements industriels à impulsions haute tension.

Caractéristiques

Des bobines d'allumage pour les brûleurs à gaz et à huile
Transformateurs personnalisés pour le nombre d'applications
Transformateurs à haute tension et à impulsions
Les spécifications personnalisées sont acceptées

Applications

Appareils d'allumage de chauffe-eau à gaz
Appareils à chaudière à huile
Générateurs d'ozone industriels
Systèmes de purification de l'air
Circuits de déclenchement d'impulsions haute tension
Allumage électronique de cuisinière à gaz
Systèmes de commande de la combustion industrielle
Recherche scientifique sources d'impulsions haute tension

Spécification électrique

Paramètre	Valeur
Inductivité (Pin2-1)	une fréquence de 12 uH±30%@1 KHz,0.3V
Inductivité (Pin4-3)	une fréquence de 40 mH±10%@1 KHz,0.3V
Ratio de virage	Je ne peux pas vous aider.
Résultats de l'analyse	75 mΩ ± 10%
Résultats de l'analyse	810,8Ω ± 10%

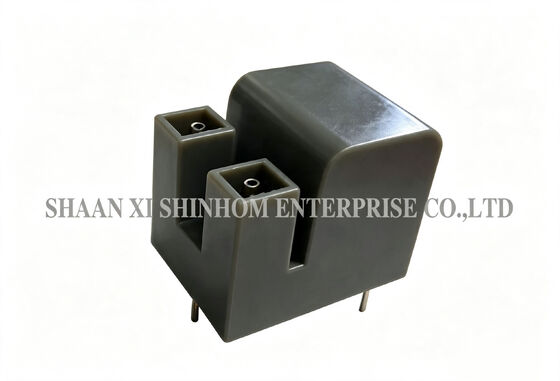

Transformateur d'allumage haute tension de 15 KV pour les brûleurs de gaz/huile et les générateurs d'ozone

Notes: Plus de produits peuvent être personnalisés

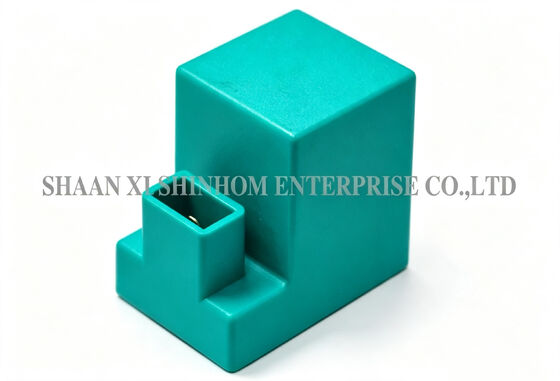

Transformateur d'allumage haute tension de 15 KV pour les brûleurs de gaz/huile et les générateurs d'ozone

Questions fréquentes

Q: Comment la tension de sortie est-elle calculée pour un rapport de virage de 69?5:1?

R: La tension de sortie théorique est la suivante: tension de sortie = tension d'entrée × rapport de rotation (69,5). Par exemple, à une entrée de 12 V, la sortie théorique est d'environ 834 V. À une entrée de 24 V, elle est d'environ 1 V.,668V. La tension de sortie réelle est affectée par les conditions de charge, la perte de noyau et les paramètres parasites.Nous vous recommandons d'effectuer des mesures réelles basées sur votre espace d'allumage et le milieu.

Q: Quelles sont les valeurs d'inductivité de l'enroulement primaire et secondaire?

R: L'inductivité de l'enroulement primaire (Pin2-1) est de 12 μH ± 30%. L'inductivité de l'enroulement secondaire (Pin4-3) est de 40 mH ± 10%. Les conditions d'essai sont de 1 KHz, 0,3 V.

Q: Quelles sont les valeurs primaires et secondaires du DCR?

R: La DCR primaire (Pin2-1) est de 75mΩ ±10%. La DCR secondaire (Pin4-3) est de 81,8Ω ±10%. La DCR secondaire plus élevée est due au grand nombre de tours secondaires et à la jauge fine du fil.Ceci est une caractéristique normale des transformateurs haute tension.
