Série SDR d'inducteurs de puissance SMD à température élevée pour les programmeurs de PDA et de mémoire flash

5000 pièces
MOQ
Négociable
Prix
Wide Temp SMD Power Inductor SDR Series for PDA and Flash Memory Programmers
traits Galerie Description de produit Parlez Maintenant.
traits
Caractéristiques
Structure de l'enroulement: Bobine unique
Structure de dispositif d'aimantation: Bobine de ferrite
Valeur de l'inducteur: inducteur fixe
Fréquence de travail: Haute fréquence
Nature d'opération: bobine d'étranglement
Tolérance: ±10 %,±20 %
Mettre en évidence:

L'inducteur de puissance SMD à large plage de température

,

Inducteur de la série SDR pour PDA

,

autres appareils pour la fabrication de lampes de poche
Informations de base
Lieu d'origine: Chine
Nom de marque: Shinhom
Certification: RoHS/ISO/UL/CE/IATF16949/CNAS
Numéro de modèle: Série de DTS
Conditions de paiement et expédition
Détails d'emballage: Carton
Délai de livraison: 4 à 8 semaines
Conditions de paiement: T/T
Capacité d'approvisionnement: 1000000 / mois
Description de produit

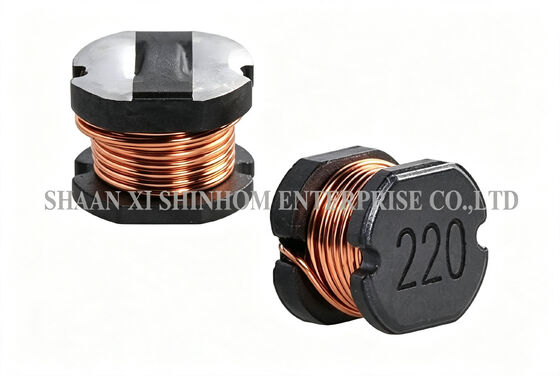

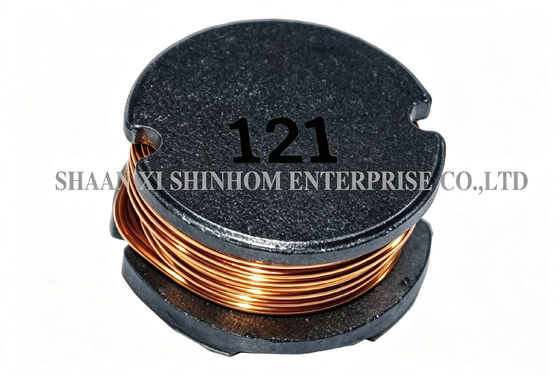

Inducteur de puissance sans écran de haute qualité de la série SDR SMD

LeSérie de DTSL'inducteur de puissance SMD à courant élevé non blindé présente une structure ouverte non blindée avec un avantage en termes de coût en tant que compétitivité de base.1.0 μH à 1200 μHLe courant nominal est à4.5A.

Leconception à toit platIl est compatible avec les procédés de soudage par phase vapeur et de soudage par reflux infrarouge, avec une résistance thermique de soudage de260°C/10 secondes.

Température de fonctionnement:-40°C à +85°CTempérature de stockage:-40°C à +105°C.

Il est largement utilisé dansAppareils électroniques,autres appareils de traitement de l'air,Autres appareils pour la téléphonie mobile,autres appareils pour le traitement de la chaleur, etboîtes décodeurs.

Caractéristiques
  • Courant jusqu'à 4,5 A
  • Grand courant
  • Le haut plat pour Pick & Place
  • Faible coût
Applications
  • Idéal pour les convertisseurs CC-DC de la paume et de l'ordinateur portable
  • La mémoire flash du PDA
  • Les convertisseurs pas à pas.
  • Boîte supérieure
Informations techniques
  • Température de fonctionnement: -40°C à +85°C
  • Température de stockage: -40°C à +105°C
  • Méthodes de soudure: phase vapeur, reflux infrarouge
  • Résistance à la chaleur de soudure: 260°C pendant 10 secondes
  • Résistance aux solvants: conforme à la norme MIL-STD-202E
Guide d'achat
  1. FREQ.(L) avec HP4284A et HP4285A (équivalent acceptable)
    • La fréquence d'écoulement de l'électricité est supérieure ou égale à:
  2. Toérance de l'inductivité
    • SDR0302 1,0 à 470 μH ± 20% (M)
    • Le dépôt de la demande est effectué par un opérateur spécialisé dans l'assurance de l'assurance.
    • SDR0503 1,0-2,7 μH±20% ((M) 33-1000 μH±10 ((K)
    • SDR0504 1,0-27μH±20% ((M) 33-47μH±15% ((L) 56-1000μH±10% ((K)
    • SDR0703 10-47μH±20% ((M) 56-470μH±10% ((K)
    • Le montant de la taxe sur la valeur ajoutée est calculé à partir de la valeur ajoutée de la taxe sur la valeur ajoutée.
    • SDR1004 10-47μH±20% ((M) 56-560μH±10% ((K)
    • SDR1005 10-39μH±20% ((M) 47-820μH±10% ((K)
    • SDR1008 10-82μH±20% ((M) 100-1200μH±10% ((K)
  3. DCR: GW813 ou QuadTech 1880 milliomètre
  4. L'IDC Max est diminué de 10% par rapport à sa valeur initiale
Série SDR d'inducteurs de puissance SMD à température élevée pour les programmeurs de PDA et de mémoire flash

Nom de l'organisme:Les spécifications du produit peuvent être personnalisées.

Questions fréquentes
Q: Quelle est la plage d'inductivité et le courant nominal de la série SDR?

A: Je suis désolé.La série SDR couvre une plage d'inductivité de1.0 μH à 1200 μH, avec courant nominal jusqu'à4.5ALa large plage d'inductivité et la grande capacité de courant le rendent adapté à divers convertisseurs CC-CC et à des applications de gestion de l'alimentation des appareils portables.

Q: Quels sont les avantages et les inconvénients de la structure non blindée par rapport à la structure blindée?

A: Je suis désolé.Les inducteurs non blindés utilisent une structure de circuit magnétique ouvert.un coût moindre,taille plus petite, et en généralcourant de saturation plus élevéL'inconvénient est un flux de fuite plus élevé, ce qui peut provoquer des EMI sur les circuits sensibles à proximité.la structure non blindée est un choix plus rentable.

Q: Quels sont les avantages de la conception à toit plat?

A: Je suis désolé.La conception plate assure une aspiration stable de la buse et un positionnement précis lors du placement automatisé, améliorant ainsi l'efficacité et le rendement de la production SMT.La surface plane facilite également la reconnaissance visuelle du système d'inspection, ce qui le rend adapté aux lignes de production automatisées à grande vitesse.
