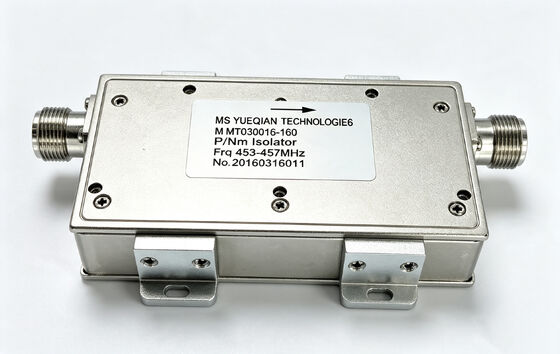

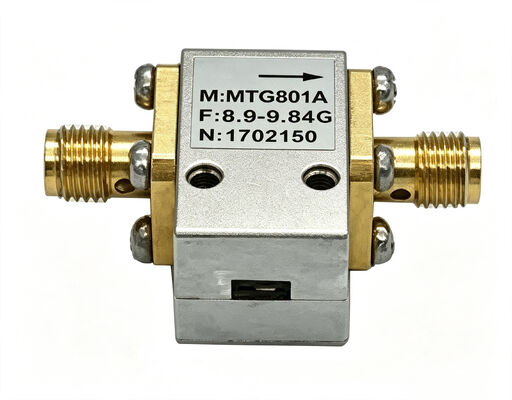

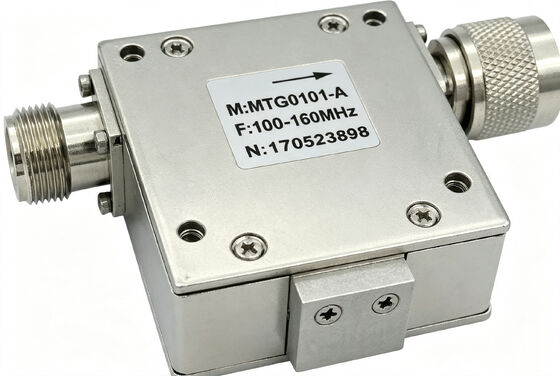

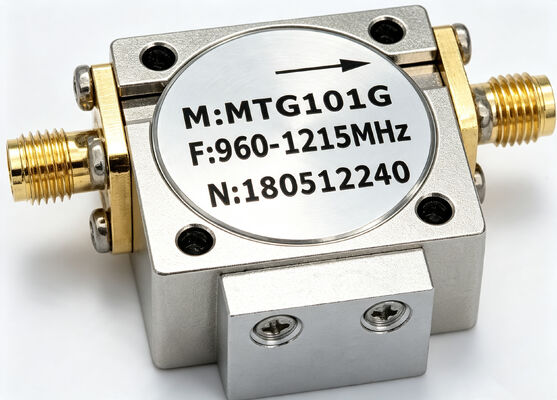

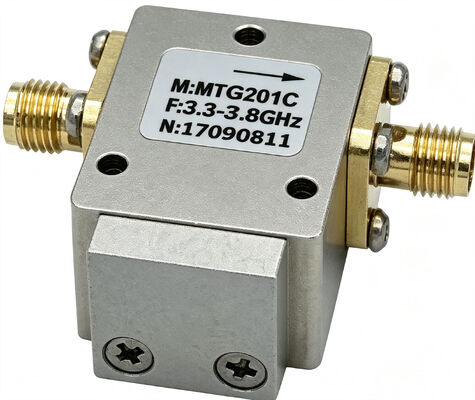

Isolateurs et circulateurs RF Faible perte d'insertion Isolement élevé pour les communications sans fil et les systèmes radar

Isolateurs et circulateurs RFcouvre une large plage de fréquences allant de 0,1 GHz à 40 GHz. Il utilise un matériau ferrite et des conceptions de structure micro-bandes/guides d'onde/coaxial. Il offre une faible perte d'insertion (jusqu'à 0,2 dB),isolation élevée (jusqu'à 23 dB)Les produits offrent une capacité de traitement de puissance élevée (puissance moyenne jusqu'à 2000W, puissance de pointe jusqu'à 10000W). Ils sont compatibles avec plusieurs interfaces de connecteurs RF.,Ils sont largement utilisés dans les stations de base de communication sans fil, les systèmes de radar, les équipements de test et de mesure, la communication par satellite et la communication 5G.

Caractéristiques

• Plage de fréquences 0.1-40GHz
• La perte d'insertion est aussi faible que 0,2 dB
• Isolement ≤ 23dB
• Le VSWR est aussi bas que 1.15
• Gestion de la puissance élevée jusqu'à 2000 W
• Options de connecteurs multiples SMA/N/L29/2.92mm
• Température de fonctionnement de large portée -55°C à +85°C
• Types de structures multiples micro-bandes, guides d'onde, coaxiale

Tableau de sélection des spécifications du produit

Applications

• Stations de base de communication sans fil
• Systèmes radar
• Équipement d'essai et de mesure
• Communication par satellite
• Systèmes de communication 5G
• Composants pour micro-ondes
• Modules frontaux RF

Questions fréquentes

Q: Quelle est la différence entre un isolateur et un circulateur?

A: Je suis désolé.Un isolateur est un dispositif à trois ports avec un port terminé avec une charge correspondante. Le signal ne peut se déplacer que dans une seule direction. Il est utilisé pour protéger la source de signal des dommages de puissance réfléchie.Un circulateur est un dispositif à trois ports où le signal se déplace séquentiellement dans le sens des aiguilles d'une montre ou dans le sens inverse (1→2→3→1)Il peut être utilisé pour des applications telles que les antennes de transmission/réception partagées.

Q: Comment sélectionner la plage de fréquences pour les isolateurs/circulateurs?

R: La sélection doit être basée sur la fréquence de fonctionnement du système. La série de produits couvre 0,1 à 40 GHz, disponible à la fois en bande étroite (largeur de bande 10 à 200 MHz) et à large bande/bande complète.Les modèles à bande étroite offrent une perte d'insertion plus faible et une isolation plus élevéeLes modèles à large bande couvrent une plage de fréquences plus large avec une sélection plus flexible. Nous vous recommandons de choisir en fonction de la bande de fréquences de fonctionnement réelle et des exigences de bande passante de votre système.

Q: Quel est l'impact de la perte d'insertion et de l'isolation sur le système?

R: La perte d'insertion fait référence à la perte de puissance lorsque le signal passe à travers l'appareil.L'isolation fait référence à l'atténuation des signaux de retour.Le niveau le plus élevé est le meilleur (valeurs typiques de 18 à 23 dB), ce qui affecte directement le niveau de protection de la source de signal et l'efficacité de l'isolation émetteur/récepteur.

Q: Quelle puissance les isolateurs/circulateurs à haute puissance peuvent-ils supporter?

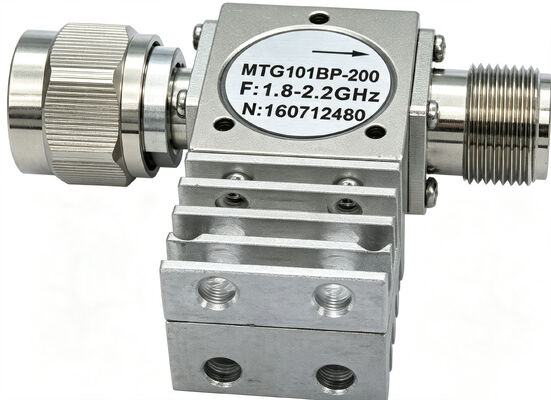

R: Cette série offre des modèles à haute puissance avec une puissance moyenne allant jusqu'à 2000 W et une puissance maximale allant jusqu'à 10000 W (en conditions d'impulsion).type de connecteurLes modèles à haute puissance utilisent généralement des connecteurs de type N ou L29 et sont équipés de dissipateurs de chaleur.
