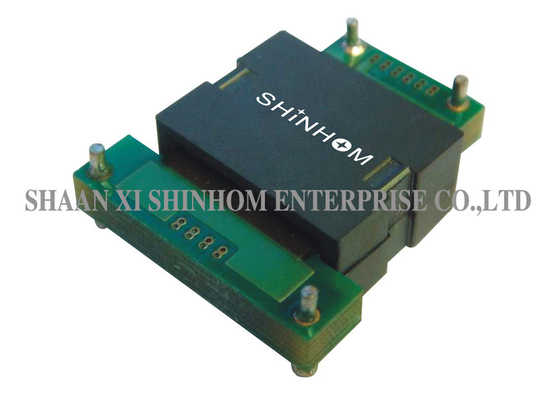

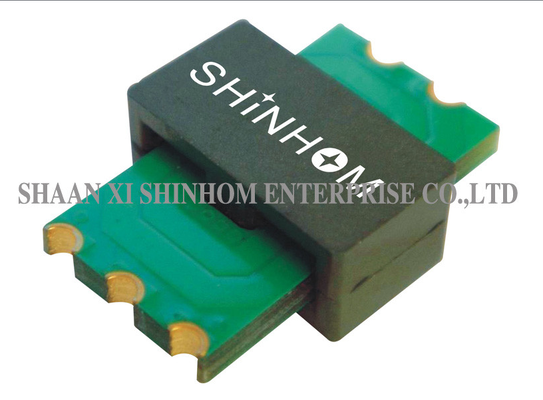

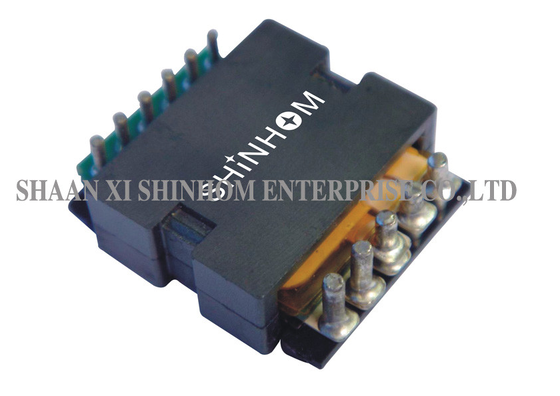

Ce transformateur plan est conçu pour les applications de conversion DC/DC et DC/AC. Il présente une structure à profil bas, avec une puissance allant jusqu'à 3000W et un courant allant jusqu'à 73A. La taille du pad est de 23,5 mm × 19,5 mm. Le produit offre une inductance de fuite ultra-faible (<0,2%), une densité de puissance élevée (5W-25kW par composant), et une faible émission EMI.
Plusieurs tailles de noyaux sont disponibles, de EE14 à EE100. Il prend en charge le montage horizontal/vertical, traversant/SMT, et les options de terminaison et de montage à broches/fils volants, compatible avec toutes les topologies SMPS.
Il est largement utilisé dans les alimentations DC/DC haute densité, les équipements de télécommunication, les systèmes de contrôle industriels, et les systèmes de véhicules automobiles et poids lourds.
CARACTÉRISTIQUES :
- Transformateur plan à profil bas
- Transformateur plan haute puissance
- Transformateur plan haute fréquence
- Transformateur plan PCB
- Transformateur à découpage plan
- Transformateur plan EE14/EE16/ EE18/EE22/EE32/EE38/EE43/EE64/EE100
- Transformateur plan SMT prêt à l'emploi
- Gamme de puissance : jusqu'à 3000W
- Inductance de fuite très faible (inférieure à 0,2 % pour les noyaux sans entrefer).
- Prix compétitifs et rentables.
- Interférences électromagnétiques (EMI) minimales.
- Densité de puissance spécifique élevée (5W-25kW par composant).
- Distances de rampant et de dégagement élevées entre le primaire et
- Applicable à toutes les topologies SMPS.
- Diverses options de montage et de bornes (horizontal, vertical, traversant, SMT, broches, câbles volants et plus).
- Agrafes spécialement conçues pour la dissipation thermique.
APPLICATIONS :
- Haute densité et haute efficacité énergétique.
- Alimentations DC/DC haute intensité, haute intensité.
- L'inductance des enroulements principaux sert de bobine de sortie,
- Tandis que les enroulements auxiliaires contrôlent le courant d'entrée vers le PM(TI25S1604).
- Télécommunications, systèmes de contrôle industriels,
- Systèmes de véhicules automobiles et d'équipements lourds
INFORMATIONS TECHNIQUES :
- Inductance du PE 20s1604 mesurée sur Agilient/HP4284 entre les broches 7 et 11 à 100kHz, 0,1 Vrms.
- Le courant nominal IDC est soit 85 % de la saturation IDC, soit le chauffage IDC, selon le plus bas.
- La saturation IDC est le courant qui provoque une chute de l'inductance de 15 % de sa valeur nominale.
- Le chauffage IDC est le courant qui provoque une augmentation de la température de la pièce d'environ 45°C.
FAQ
Q : Quels sont les avantages des transformateurs plans par rapport aux transformateurs bobinés traditionnels ?
R : Les transformateurs plans utilisent une structure à profil bas et une conception d'enroulement de type PCB. Ils offrent une inductance de fuite ultra-faible (<0,2 %), une densité de puissance élevée (5W-25kW par composant), une faible émission EMI et une excellente gestion thermique. La conception à profil bas réduit également considérablement la hauteur, ce qui la rend adaptée aux applications de montage haute densité.Q : Quels sont les avantages d'une inductance de fuite ultra-faible (<0,2 %) ?
R : Une inductance de fuite ultra-faible réduit les pics de tension sur les dispositifs de commutation, diminue les pertes de commutation et améliore l'efficacité du système. Elle réduit également les interférences électromagnétiques (EMI) avec les circuits environnants, simplifiant la conception des filtres EMI.Q : Quel est le délai de livraison et quelles méthodes d'emballage sont utilisées ?
R : Le délai de livraison standard est de 2 à 8 semaines après confirmation de la commande, en fonction des spécifications du produit et de la quantité commandée. Les produits sont emballés en toute sécurité avec des cartons, de la mousse, des palettes, un film d'emballage et des sangles de fixation pour assurer un transport international sûr.
