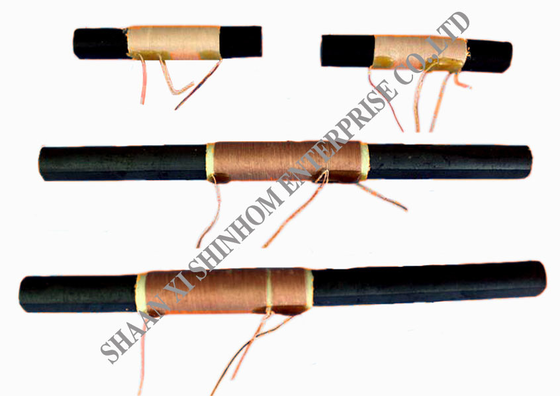

Bobine RFID haute Q pour système de contrôle d'accès et charge sans fil

Bobines d'antenne RFID pour système RFID et application de carte à puce intelligente

Ce bobine d'antenne RFID est conçu pour les systèmes RFID et les applications de cartes à puce intelligentes. L'inductance est de 734µH±2%, la fréquence de fonctionnement est de 125kHz, le facteur Q est ≥120 et la fréquence d'auto-résonance est ≥1.7MHz. Le produit utilise un procédé de bobinage multicouche en nid d'abeille avec fil Litz, offrant un facteur Q élevé et une large gamme d'inductance. Plusieurs types de structures sont pris en charge, notamment les antennes RFID pour les systèmes de contrôle d'accès, les bobines cylindriques RFID, les bobines de cartes à puce intelligentes et les bobines de chargement sans fil. Le diamètre du fil est disponible de 0,04 mm à 1,3 mm. Le courant nominal est jusqu'à 50A. La plage de température de fonctionnement est de -55°C à +155°C. Il est largement utilisé dans les systèmes de contrôle d'accès RFID, les cartes à puce intelligentes, le chargement sans fil, la détection industrielle et l'électronique automobile.

CARACTÉRISTIQUES

• La plus petite bobine d'antenne émettrice
• Diverses structures de bobines RFID répondent aux spécifications du client :
• Valeur Q élevée et large gamme d'inductance
• Bobinage de type nid d'abeille avec fil de cuivre émaillé
• Personnalisé selon les spécifications du client
• Courant nominal jusqu'à 50A
• Température de fonctionnement : -55 à +155 °C
• Diamètre du fil de 0,04 mm à 1,3 mm

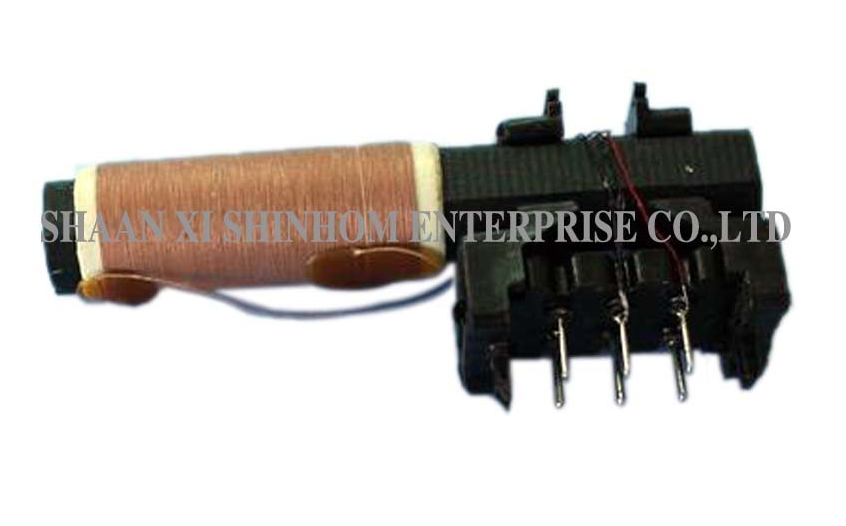

• Bobines RFID pour antenne RFID de système de contrôle d'accès

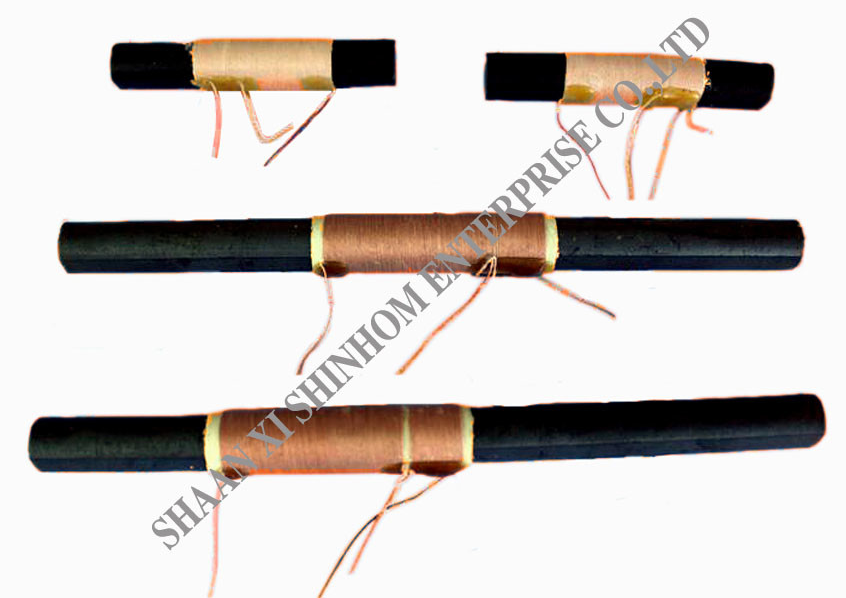

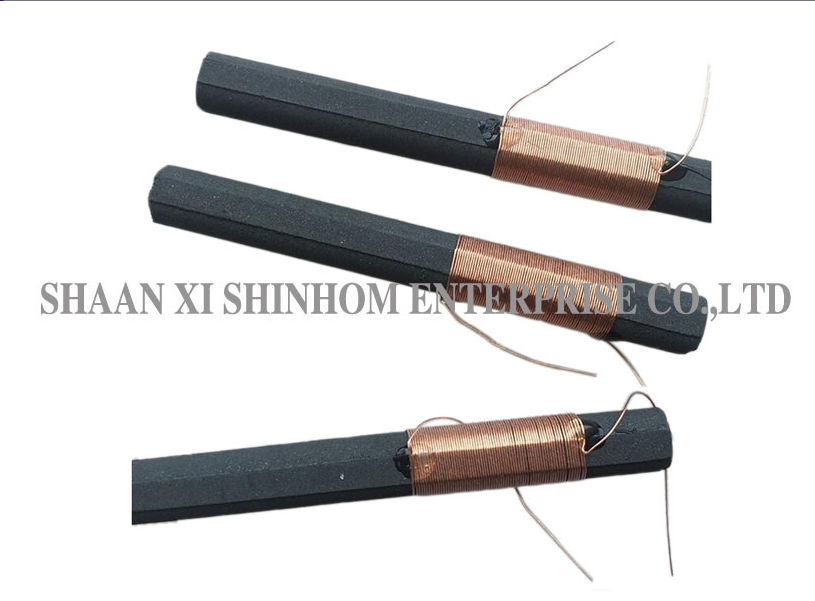

• Bobines cylindriques RFID
• Bobines RFID pour carte à puce intelligente
• Bobines de chargement sans fil
• Les fabrications sur mesure sont les bienvenues

Applications

• Systèmes de contrôle d'accès RFID
• Cartes à puce intelligentes
• Récepteurs de chargement sans fil
• Systèmes d'entrée sans clé passive automobile
• Étiquettes de suivi d'actifs industriels
• Appareils de communication en champ proche NFC
• Capteurs IoT médicaux
• Étiquettes électroniques pour animaux

Spécification électrique :

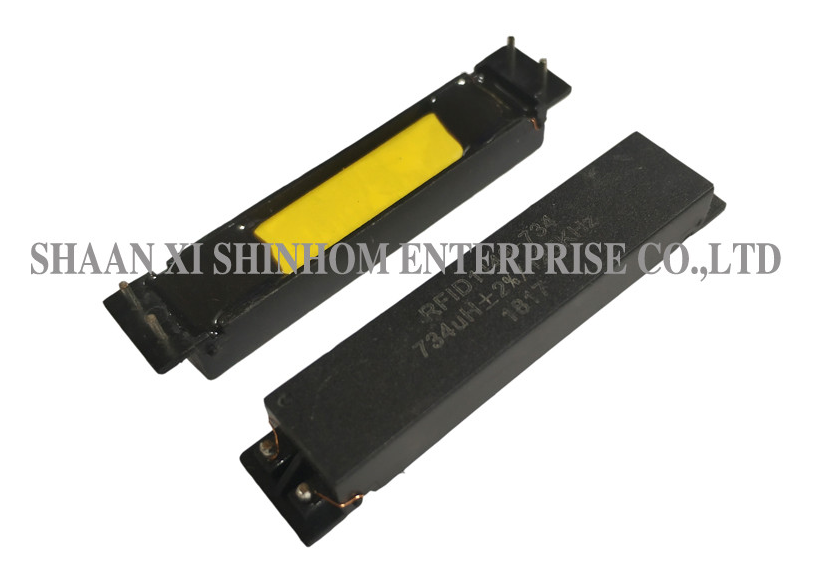

• L : 734uH±2% @125KHz,1V
• DCR : 2,8Ω±10%
• Q : 120 Min@125KHz,1V
• SRF : 1,7MHz Min
• Température de fonctionnement : -40°C à +125°C
• Température de stockage : -40°C à +85°C

Pour plus de bobines d'antenne RFID, veuillez visiter notre site Web ou nous contacter.

FAQ

Q : Quels sont les avantages du bobinage en nid d'abeille par rapport au bobinage ordinaire ?

R : Le bobinage en nid d'abeille utilise un bobinage étagé multicouche pour réduire efficacement la capacité répartie. Cela augmente la fréquence d'auto-résonance (SRF), permettant à la bobine de maintenir une inductance et un facteur Q stables à la fréquence de fonctionnement. La structure en nid d'abeille améliore également la résistance mécanique et offre une meilleure résistance aux vibrations.

Q : Quelle est la fonction du fil Litz ?

R : Le fil Litz est composé de plusieurs brins de cuivre fins isolés torsadés ensemble. Il réduit efficacement les pertes dues à l'effet de peau et à l'effet de proximité à hautes fréquences, améliorant le facteur Q de la bobine et la sensibilité de réception du signal. C'est un choix de matériau clé pour améliorer les performances des antennes RFID.

Q : Quel est le délai de livraison et quelles méthodes d'emballage sont utilisées ?

R : Le délai de livraison standard est de 2 à 8 semaines après confirmation de la commande, en fonction des spécifications du produit et de la quantité commandée. Les produits sont emballés en toute sécurité avec des cartons, de la mousse, des palettes, un film d'emballage et des sangles de fixation pour assurer un transport international sûr.
