traits Galerie Description de produit Parlez Maintenant.

traits

Caractéristiques

Numéro de modèle: Type EE/EF

Taper: Magnétique doux

Nom du produit: Fonctionnant dans un noyau de ferrite magnétique doux Mn-Zn à haute fréquence

Matériel: Core de ferrite MN-ZN

Application: Aimant industriel, produits électroniques

Personnalisé: Personnalisé

Mettre en évidence:

EE EF noyaux de ferrite à faible perte

Noyaux de ferrite Mn-Zn à haute fréquence

de ferrite pour transformateurs à induction

Informations de base

Lieu d'origine: Chine

Nom de marque: Shinhom

Certification: RoHS

Numéro de modèle: Ee

Conditions de paiement et expédition

Détails d'emballage: Carton

Délai de livraison: 4 à 8 semaines

Conditions de paiement: T/T

Capacité d'approvisionnement: 100 000/mois

Galerie

Matériau Mn-Zn à haute fréquence à faible perte pour transformateurs et inducteurs

Description de produit

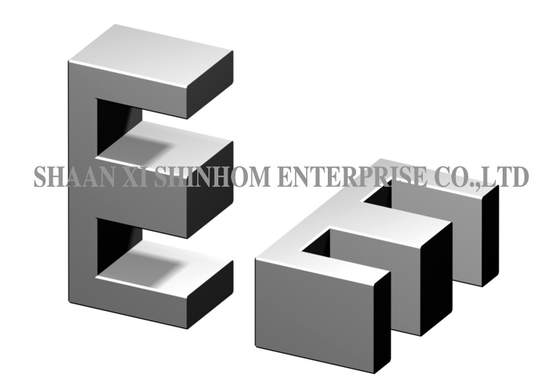

Le noyau ferrite de type EE/EF est fabriqué à partir de matériau manganèse-zinc (Mn-Zn). Il offre de faibles pertes et des caractéristiques haute fréquence, spécifiquement conçu pour les applications de transformateurs et d'inductances. Le produit offre une densité de flux de saturation élevée, une large gamme d'inductance, une capacité de courant élevée et un faible flux de fuite. La faible résistance DC réduit efficacement la perte de puissance. Un bon contrôle du bruit assure un fonctionnement stable du système. La taille compacte offre une sortie de courant élevée avec d'excellentes performances d'étranglement. Plusieurs grades de matériaux sont disponibles pour répondre aux différentes exigences de fréquence. Il est largement utilisé dans les transformateurs, le chauffage par induction, les soudeuses à onduleur, les alimentations de galvanoplastie et les générateurs d'ozone.

Caractéristiques

Matériau à haute saturation, faible coût et haute efficacité
large gamme d'inductance, capacité de courant élevée, faible fuite magnétique
faible résistance DC, bon contrôle du bruit grâce à la construction toroïdale
Caractéristiques : Petit volume, grande sortie de courant, excellentes performances d'étranglement de courant.
Divers matériaux disponibles pour répondre aux différentes exigences de fréquence

Applications

Transformateurs
Équipement de chauffage par induction
Soudeuses à onduleur
Alimentations de galvanoplastie
Générateurs d'ozone
Alimentations à découpage
Inductances de correction du facteur de puissance (PFC)
Inductances de filtrage

Gamme de noyaux :

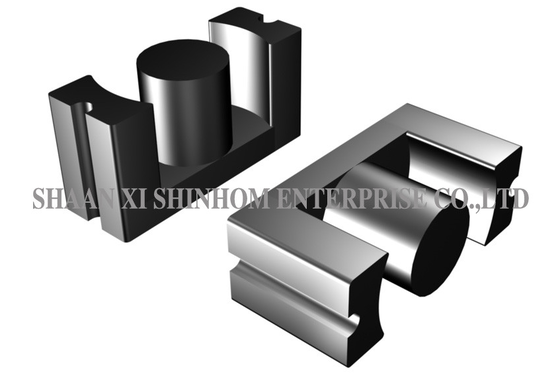

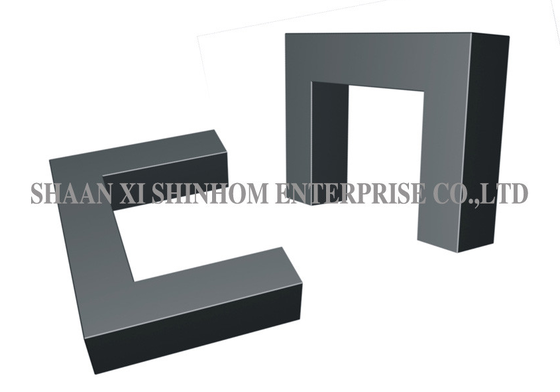

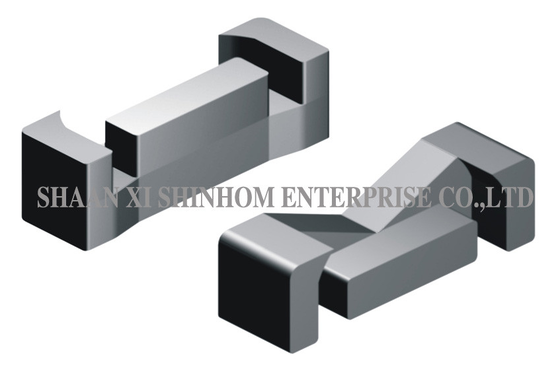

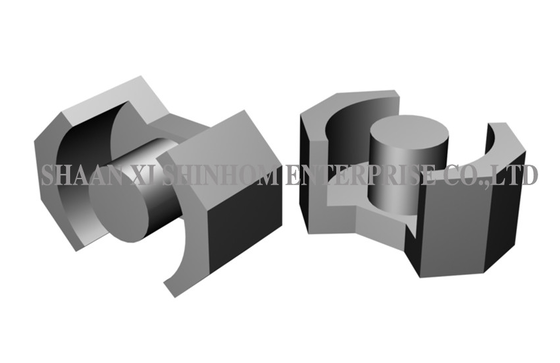

Noyaux EI, Noyaux EE/EF, Noyaux EER/ETD, Noyaux UU, Noyaux UYF, Noyaux EP, Noyaux RM, Noyaux PM, Noyaux PQ, Noyaux ET/FT, Noyaux T

TYPE	Dimension (mm)
TYPE	A	B	C	D	E	F
EE8	8.3±0.2	6	1.8±0.2	3.6±0.2	3.0±0.1	4.0±0.1
EE10	10.0±0.3	7	2.4±0.2	4.6±0.3	4.2±0.2	5.4±0.2
EE11	11.0±0.3	8	2.4±0.2	5.0±0.2	4.2±0.2	5.5±0.2
EE13	12.9±0.3	8.5	2.8±0.2	6.0±0.3	3.6±0.2	5.0±0.3
EE13A	13.0±0.3	10.2±0.3	2.6±0.2	5.9±0.2	4.6±0.1	6.0±0.2
EE16/7/5	16.0±0.3	12.0±0.3	3.8±0.2	4.8±0.2	5.2±0.2	7.2±0.1
EE16/8/5	16.1±0.6	11.3	4.55±0.2	4.5±0.2	5.9±0.2	8.0±0.2
EE19	19.0±0.3	14	4.8±0.3	4.8±0.3	5.7±0.2	8.0±0.3
EEL19	19.5±0.4	14.6min	4.85±0.25	4.85±0.25	11.2±0.2	14.0±0.3
EE20	20.0±0.7	12.8	5.0±0.4	6.0±0.4	6.5±0.3	10.0±0.3
EF20	20.15±0.7	14.1	5.7±0.3	5.65±0.3	7.0±0.3	10.0±0.25
EF21	20.7±0.7	15	5.7±0.3	5.65±0.3	7.3±0.2	10.1±0.2
EE22	22.0±0.6	15.6	5.7±0.3	5.7±0.3	5.4±0.3	9.2±0.3
EE25	25.0±0.4	18.6±0.3	6.5±0.3	6.5±0.3	6.8±0.2	10.0±0.2
EF25	25.0±0.4	18.6±0.3	7.2±0.3	7.2±0.3	6.8±0.2	12.5±0.2
EE25.4	25.4±0.7	18.7	6.5±0.2	6.3±0.3	6.6±0.4	10.0±0.4
EEL25	25.5±0.6	19.4±0.4	6.5±0.25	6.4±0.25	13.1±0.25	16.3±0.25

Matériau Mn-Zn à haute fréquence à faible perte pour transformateurs et inducteurs

FAQ

Q: Quelle est la différence entre les noyaux de type EE et EF ?

R: Les noyaux de type EE ont des branches latérales symétriques avec une section transversale de branche centrale carrée ou ronde. Ils offrent une bonne symétrie magnétique et conviennent aux transformateurs et inductances conventionnels. Les noyaux de type EF (Economical Flat) sont des conceptions plates et économiques avec des dimensions plus compactes, adaptées au montage sur PCB haute densité et aux applications à profil bas.

Q: Quelles sont les caractéristiques de la ferrite manganèse-zinc (Mn-Zn) par rapport au nickel-zinc (Ni-Zn) ?

R: La ferrite manganèse-zinc offre une perméabilité élevée, une densité de flux de saturation élevée et un faible coût, adaptée aux applications de transformateurs et d'inductances haute puissance à basse et moyenne fréquence (≤1MHz). La ferrite nickel-zinc offre une résistivité élevée, adaptée aux applications de suppression EMI et RF à haute fréquence (>1MHz). La sélection doit être basée sur la fréquence de fonctionnement.

Q: Quelle série de noyaux est disponible pour ce produit ?

R: Plusieurs séries de noyaux sont disponibles, notamment EI, EE/EF, EER/ETD, UU, UYF, EP, RM, PM, PQ, ET/FT et T. Celles-ci couvrent des applications allant des transformateurs de signal aux alimentations à découpage haute puissance.
