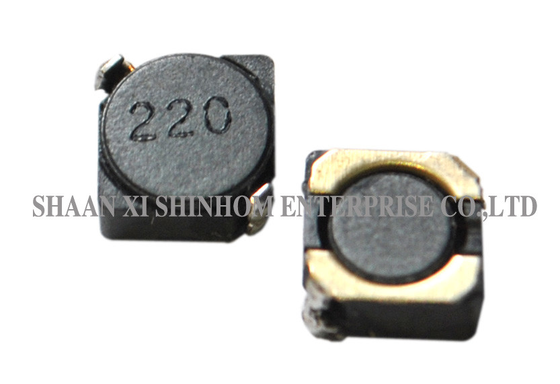

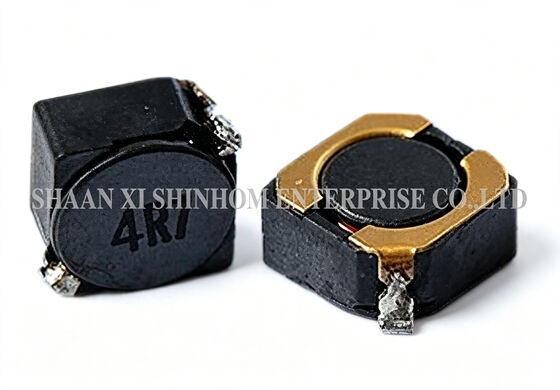

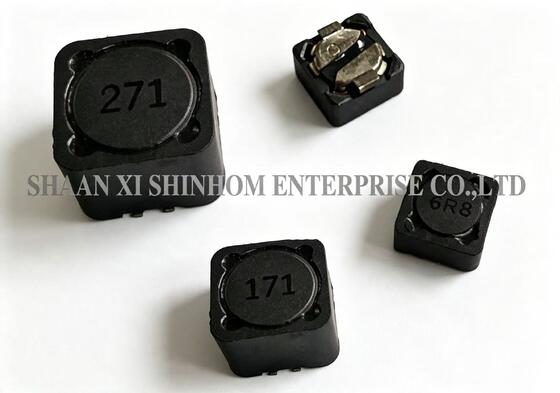

Inducteur SMD blindé à courant élevé SDRH5D18/5D28 Série DCR bas pour ordinateurs portables et téléviseurs LCD

LeSérie SDRH5D18/5D28l'inducteur de puissance SMD magnétique blindé utilise une structure de bouclier magnétique et une conception de boîtier plat carré.Il réduit efficacement l'EMI et convient aux mises en page de circuits imprimés à haute densité et aux applications limitées en espace. La plage d'inductivité couvre de 1 μH à 100 μH. La capacité de courant élevé est jusqu'à 3,86 A. Le faible DCR garantit un rendement de conversion élevé.et une excellente soudabilitéIl est largement utilisé dans les enregistreurs vidéo, les ordinateurs portables, les convertisseurs DC-DC, les caméras vidéo numériques, les systèmes de communication,systèmes de puissance automobile, les téléviseurs LCD/PDP, les disques durs, les systèmes réseau et les périphériques informatiques.

• Structure protégée par magnétisme
• Faible résistance CC
• Courant élevé jusqu'à 3,86 A
• Excellente résistance mécanique
• Haute fiabilité et excellente soudabilité
• Profil bas et carré
• Résistance à la chaleur élevée

• VCR, ordinateurs portables, convertisseurs DC/DC
• Caméras numériques vidéo
• Système de communication
• Systèmes automobiles fournisseur d'électricité
• Téléviseurs LCD PDP
• Disques durs, Topset, XDSL
• Systèmes de réseau
• Équipements périphériques informatiques

• Test de l'inducteur: HP4284A (équivalent acceptable)
• DCR: QuadTech 1880 milliomètre
• Pour les appareils de traitement de l'air, les mesures suivantes doivent être prises:
• Le courant IDCMax est diminué de 10% par rapport à sa valeur initiale
• Température de fonctionnement: -40°C à +105°C
• Température de stockage: -40°C à +105°C
• Méthodes de soudure: phase vapeur, reflux infrarouge
• Résistance à la chaleur de soudure: 260°C pendant 10 secondes
• Résistance aux solvants: conforme à la norme MIL-STD-202E

Note: les spécifications du produit peuvent être personnalisées.
