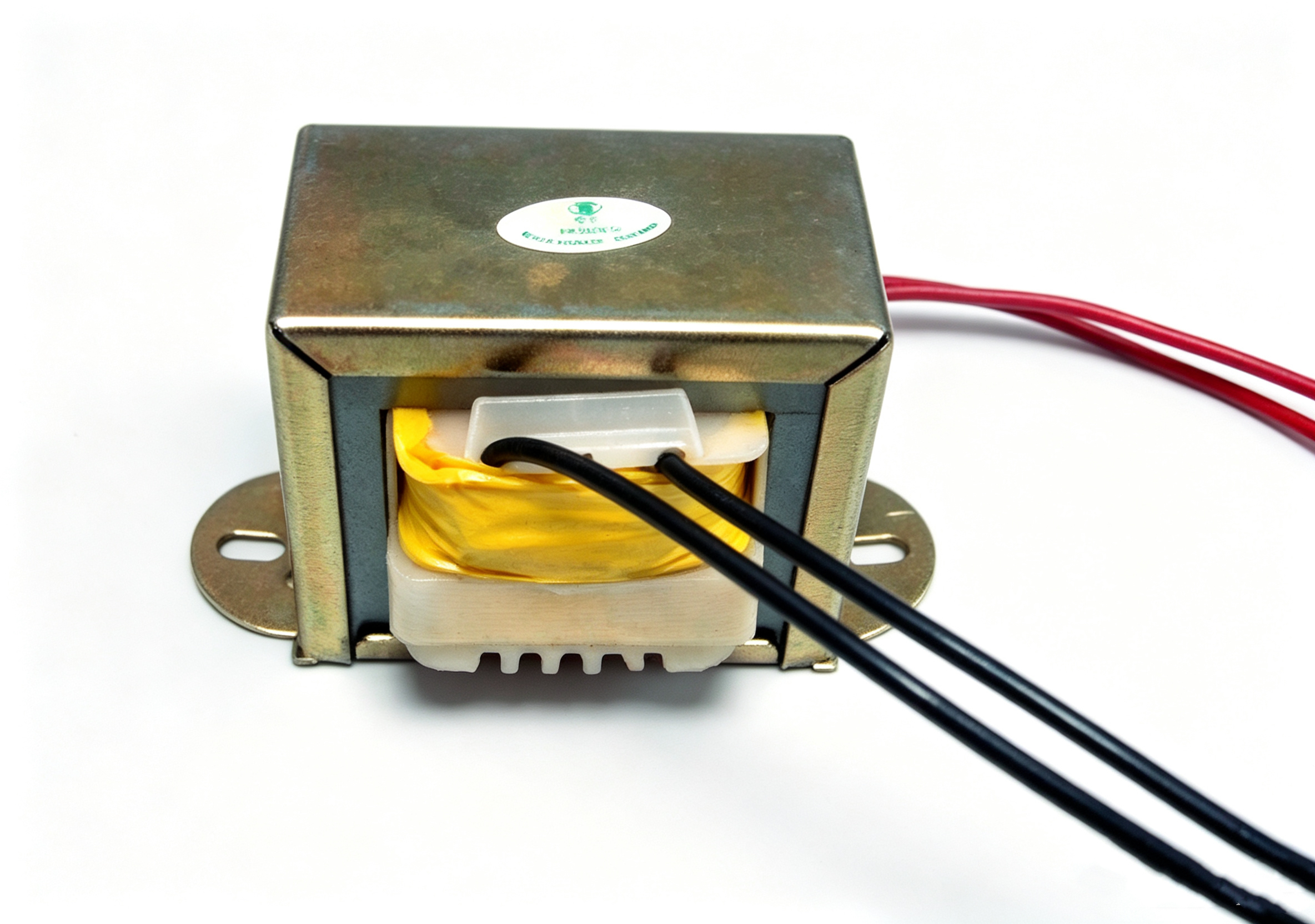

Transformateur d'isolation audio PCB 8V:80V 1,5KV pour modems

C' est ça.transformateur audioIl est équipé d'une conception de montage sur PCB avec une impédance de 8V:80V, adapté aux systèmes audio et aux applications d'isolation télécom.Résistance à l'isolation: ≥10MΩ (DC500V). Hausse de température: ≤30°C (charge nominale, mesure par méthode de résistance). Modèle de bobine: 2811 SK6. Matériau: Nylon 6/6. Poids: <3g. Matériau de fil: UL3321 Teflon (EN50306-2).Température de fonctionnementIl est largement utilisé dans les systèmes audio, l'isolation télécom, les modems et les modems de télécopie SMD.

Caractéristiques

1. Conforme à la directive RoHS
2. Largement utilisé dans les systèmes audio
3. Transformateurs isolés pour télécommunications
4. Transformateurs de télécommunications SMD
5. Transformateur de télécommunication audio conforme à la norme UL 1950 ou EN60950

Spécification électrique

1L'impédance: primaire (Blk-Grn) /Z/ 8V+/-10%;
les émissions de gaz à effet de serre sont calculées à partir de l'échantillon de gaz à effet de serre.
2. DCR: secondaire ((Blk-Yel) 27,3 V+/-10%@20°C
Les émissions de gaz à effet de serre sont calculées en fonction de la température de l'air.
3Le courant d'excitation: entrée primaire 3 V 1 kHz, 395 mA max.
4- Hi-Pot: AC 1.5kv 50Hz pendant une minute entre le primaire et le secondaire.
AC1.5kv 50Hz pendant une minute entre le noyau et le secondaire (à un potentiel alternatif 20% plus élevé peut être appliqué pendant une seconde. Courant de coupure 1mA)
5Test d'isolation: DC500VAC10MΩ min. entre les enroulements et entre les enroulements et le noyau.
6- Hausse de température: moins de 30° pour la charge nominale, mesurée par la méthode de résistance.
7. Bobine de type 2811 SK6,Matériau:Nylon 6/6 poids <3g
8Les fils: conformément à la norme UL3321 TEFLON ((EN50306-2)

9Température de fonctionnement: -25 à +125°C

10Température de stockage: -25 à + 85°C

Applications

• Systèmes audio

• Isolement télécom

• Modems

• Modems de télécopie SMD

• Isolement du signal audio

• Équipement de radiodiffusion

• Équipement de communication

• Équipement audio monté sur PCB

Shinhom Politique de contrôle de la qualité

C'est la vie de Shinhom de survivre à la satisfaction du client, qui peut être obtenue par une combinaison de qualité supérieure, délai de livraison raisonnable,prix compétitifs et services axés sur la clientèlePour assurer que les produits obtenus répondent aux demandes des clients.

Questions fréquentes

Q: Que signifie l'impédance 8V:80V?

A: Je suis désolé.8V:80V indique le rapport de transformation de tension du transformateur. Lorsque l'entrée principale est de 8V, la sortie secondaire est de 80V (ratio de tour environ 1:10).Ce paramètre correspond à la fonction de transformation d'impédance du transformateur, utilisés pour l'amplification de la tension du signal audio ou la correspondance d'impédance.

Q: Quels sont les avantages du fil de téflon (UL3321)?

A: Je suis désolé.Le fil de téflon (UL3321) offre une excellente résistance à haute température, une résistance chimique et des performances d'isolation,assurer la fiabilité électrique et l'adaptabilité environnementale du transformateur pendant une utilisation à long terme.

Q: Comment faire une demande d'échantillons?

A: Je suis désolé.Vous pouvez soumettre un échantillon de demande par le biais de notre site Web ou par courriel. Veuillez fournir les informations de votre entreprise et le modèle cible.à titre gratuitet seront expédiés dans3 à 5 jours ouvrablesLe délai de livraison des commandes de masse est généralement2 à 8 semaines.
