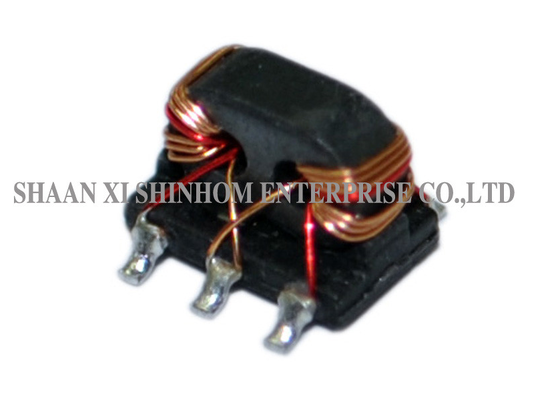

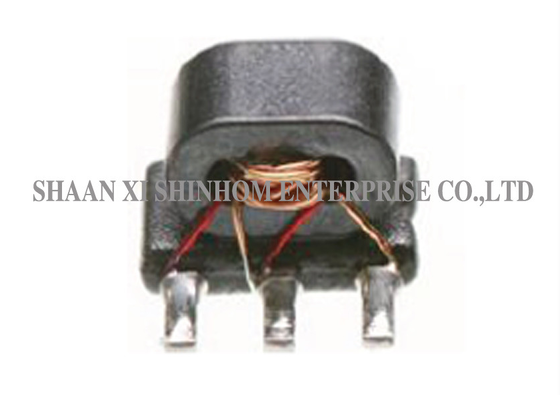

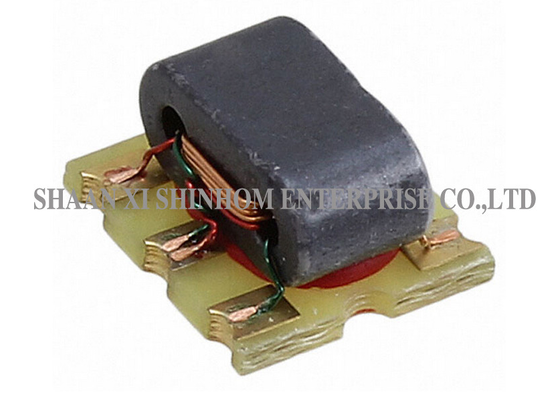

1Transformateur Balun 75Ω 0,5W 1-350MHz pour les amplificateurs et les systèmes d'antenne

Ce transformateur RF balun 1:1 CT SMD est conçu pour les applications de communication sans fil à large bande et de conversion de signaux RF, réalisant la conversion de signaux symétriques/asymétriques et l'adaptation d'impédance. Le produit utilise un boîtier SMD, offrant une large gamme de fréquences, une faible perte de ligne principale et d'excellentes caractéristiques d'équilibre d'amplitude/phase, garantissant la qualité de transmission des signaux différentiels. La conception à prise centrale convient aux topologies de circuits telles que les amplificateurs push-pull et les mélangeurs. Il est largement utilisé dans les récepteurs/émetteurs VHF/UHF, les systèmes d'antennes et les réseaux d'adaptation à large bande dans les applications RF. C'est un choix idéal pour la conversion et l'adaptation de signaux frontaux RF.

Caractéristiques :

• Impédance 1:1 CT
• Impédance caractéristique 75Ω
• Puissance RF : 0,5 W
• Courant CC : 30 mA
• Fréquence : 1 à 350 MHz

Applications

• Communication sans fil à large bande
• Récepteurs VHF/UHF
• Émetteurs VHF/UHF
• Amplificateurs push-pull
• Systèmes d'antennes
• Modules frontaux RF
• Adaptation d'impédance à large bande
• Équipement de test et de mesure

SPÉCIFICATIONS ÉLECTRONIQUES (25℃, Z=75Ω)

• Fréquence : 1-350 MHz
• Température de fonctionnement : -40℃ à 85℃
• Température de stockage : -55℃ à 100℃

FAQ

Q : Quelle est la différence entre un transformateur balun 1:1 CT et un balun 1:1 standard ?

R : Un balun 1:1 CT possède une prise centrale (CT) sur l'enroulement secondaire, ce qui le rend adapté aux topologies de circuits telles que les amplificateurs push-pull et les mélangeurs qui nécessitent une prise centrale, fournissant une sortie différentielle ou une conversion asymétrique vers symétrique. Un balun 1:1 standard n'a pas de prise centrale et a une fonction relativement plus simple.

Q : Que signifie une perte de ligne principale typique de 0,4-0,5 dB ?

R : Une perte de ligne principale de 0,4-0,5 dB signifie que la perte de puissance du signal à travers le transformateur est d'environ 9-11 %, indiquant une efficacité de transmission d'énergie élevée. La petite différence de perte entre les deux sorties (0,4 dB contre 0,5 dB) assure un équilibre d'amplitude de sortie différentielle, adapté aux frontaux RF avec des exigences strictes en matière de qualité du signal.

Q : Comment demander des échantillons ? Quel est le délai de livraison ?

R : Vous pouvez soumettre une demande d'échantillon via notre site Web ou par e-mail. Veuillez fournir les informations de votre entreprise et le modèle cible. Les échantillons sont gratuits et seront expédiés dans les 3-5 jours ouvrables. Le délai de livraison pour les commandes en gros est généralement de 2-8 semaines. Le MOQ et le délai de livraison pour les produits personnalisés seront confirmés séparément.
