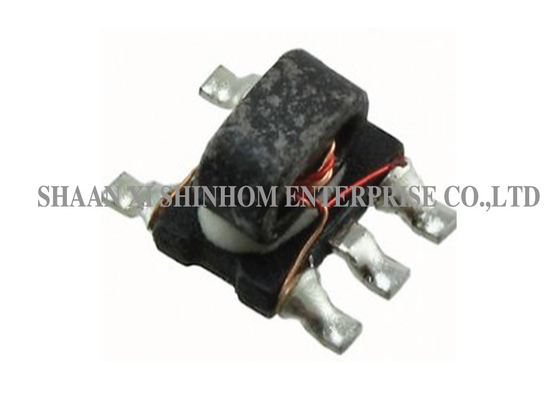

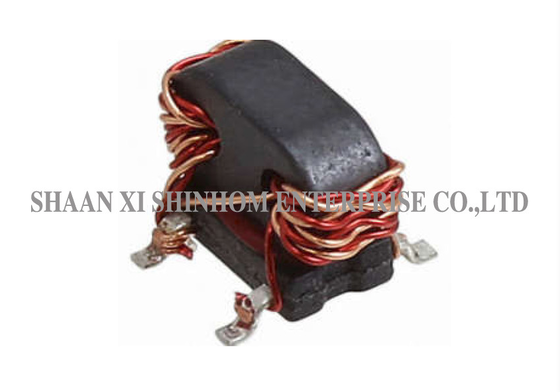

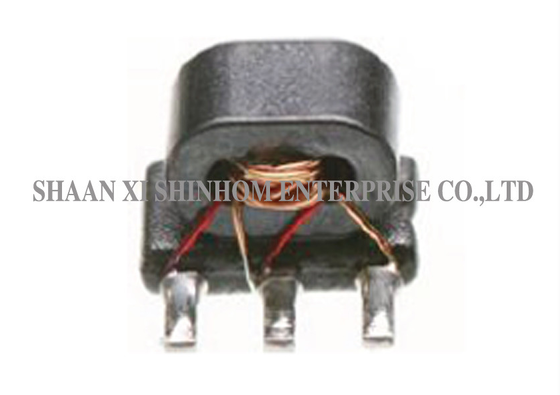

Balun de ligne de transmission large bande 1:1 75Ω 50-1250MHz pour frontaux RF et adaptation large bande

C' est ça.1Transformateur RF balun de ligne de transmissionIl est conçu pour les applications de communication sans fil à large bande et de conversion de signaux RF.structure de la ligne de transportpour réaliser une conversion équilibrée/déséquilibrée du signal, offrantcouverture à large fréquenceetexcellent équilibre amplitude/phaseles caractéristiques.Le produit utilise unPaquet SMDavecfaible perte de la ligne principaleetexcellente perte de retour d'entréeles performances, assurant un haut rendement de transmission du signal et une faible réflexion.Il est largement utilisé dansd'une puissance de sortie inférieure ou égale à:,systèmes d'antennes, etréseaux de correspondance à large bandeIl s'agit d'un choix idéal pour la communication sans fil à large bande et la conversion de signaux frontaux RF.

Caractéristiques:

• 1: 1 CT Impédance
• 75Ω Impédance caractéristique
• Puissance RF: 0,25 W
• courant continu: 30 mA
• Fréquence: de 50 à 1250 MHz
• Perte d'insertion: 1,3 dB maximum
• Perte de retour d'entrée: 11,0 dB min

Applications

• Communication sans fil à large bande

• Récepteurs VHF/UHF

• Émetteurs VHF/UHF

• Amplificateurs à pompe

• Systèmes d'antennes

• Modules frontaux RF

• Matching d'impédance à large bande

• Équipement d'essai et de mesure

Les caractéristiques de l'appareil doivent être définies en fonction des caractéristiques de l'appareil.

• Fréquence: 50 à 1250 MHz
• Température de fonctionnement: -40°C à 85°C
• Température de stockage: -55°C à 100°C

Questions fréquentes

Q: Quelle est la différence entre un balun de ligne de transmission et un balun traditionnel enroulé en fil?

A: Je suis désolé.Uneligne de transmission balunutilise la théorie des lignes de transmission pour obtenir une correspondance à large bande et une conversion équilibrée/déséquilibrée, offrant une couverture de fréquence plus large (50-1250 MHz) et de meilleures performances à haute fréquence.Un balun traditionnel en fil de fer s'appuie sur l'accouplement du noyau magnétique, offrant de bonnes performances à basse fréquence mais une réponse limitée à haute fréquence.

Q: Quel est l'impact des pertes d'insertion ≤ 1,3 dB et des pertes de retour d'entrée ≥ 11 dB sur les performances du système?

A: Je suis désolé.La perte d'insertion ≤ 1,3 dB garantit une efficacité élevée de transmission du signal avec une faible perte d'énergie. La perte de retour d'entrée ≥ 11 dB (typiquement 25 dB) garantit une bonne correspondance d'impédance,réduire la réflexion du signal et les ondes stationnairesIl est particulièrement adapté aux systèmes de communication sans fil avec des exigences budgétaires strictes en matière de liaison.

Q: Comment faire une demande d'échantillons?

A: Je suis désolé.Vous pouvez soumettre un échantillon de demande par le biais de notre site Web ou par courriel. Veuillez fournir les informations de votre entreprise et le modèle cible.à titre gratuitet seront expédiés dans3 à 5 jours ouvrablesLe délai de livraison des commandes de masse est généralement2 à 8 semainesLe MOQ et le délai de livraison pour les produits personnalisés seront confirmés séparément.
