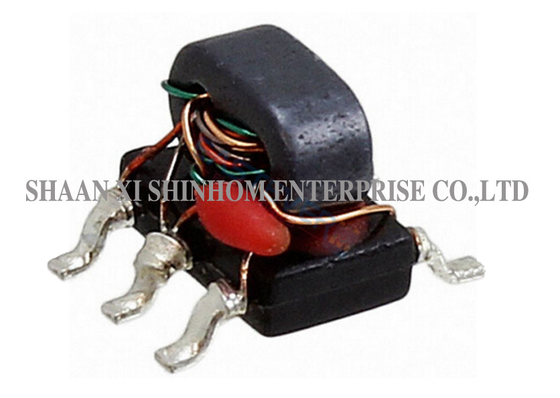

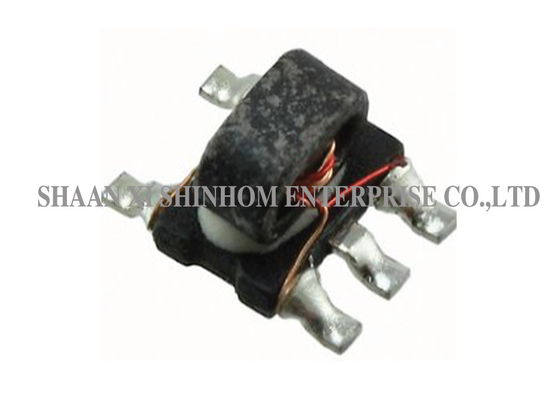

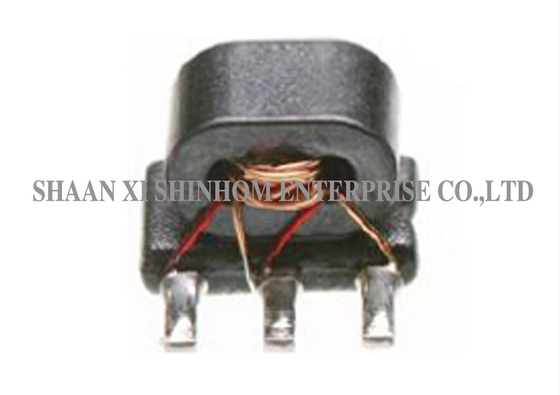

Balun à couplage de flux 1CT:1 75Ω 5-100MHz pour frontaux RF et adaptation large bande

Transformateur RF de balun de ligne de transmission 1:1 est conçu pour les applications de communication sans fil à large bande et de conversion de signaux RF. Il utilise une structure de ligne de transmission pour réaliser la conversion de signaux symétriques/asymétriques, offrant une large couverture de fréquence et d'équilibre amplitude/phase. Le produit utilise un boîtier CMS avec une faible perte sur la ligne principale et d'excellentes performances de perte de retour d'entrée, garantissant une efficacité de transmission de signal élevée et une faible réflexion.Il est largement utilisé dans les amplificateurs push-pull, les systèmes d'antennes et les réseaux d'adaptation à large bande dans les applications RF. C'est un choix idéal pour la communication sans fil à large bande et la conversion de signaux frontaux RF.

Caractéristiques:

• Impédance 1:1
• Impédance caractéristique 75Ω
• Puissance RF : 0,5 W
• Courant continu : 30 mA
• Fréquence : 5 à 100 MHz
• Perte d'insertion : 2,0 dB max
• Perte de retour d'entrée : 10,0 dB min

Applications

• Communication sans fil à large bande

• Récepteurs VHF/UHF

• Émetteurs VHF/UHF

• Amplificateurs push-pull

• Systèmes d'antennes

• Modules frontaux RF

• Adaptation d'impédance à large bande

• Équipement de test et de mesure

SPÉCIFICATIONS ÉLECTRONIQUES (25℃, Z=75Ω)

• Fréquence : 5-100 MHz
• Température de fonctionnement : -40℃ à 85℃
• Température de stockage : -55℃ à 100℃
