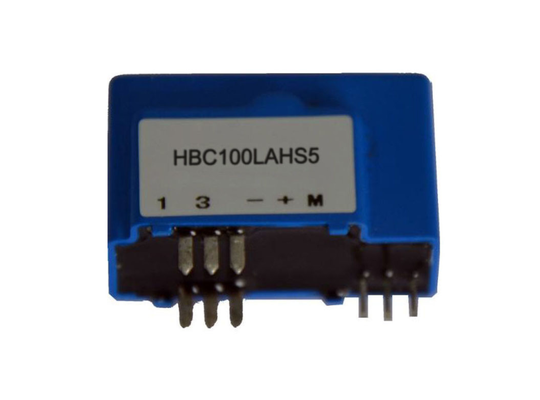

Capteur de courant à effet Hall en boucle fermée série HBC100LAHS5 100A pour applications onduleur

Négociation
MOQ
Négociable
Prix
HBC100LAHS5 Series Closed Loop Hall Effect Current Sensor 100A for Inverter Applications
traits Galerie Description de produit Parlez Maintenant.
traits
Caractéristiques
Installation: Montage de PCB
Saisir: 100A
Sortir: ±0,625V±0,5%
Tension d'alimentation: +5V±5%
Certification: CE, RoHS, ISO
Température de fonctionnement: -40 ～ + 85 ℃
Mettre en évidence:

Hall Effect Current Sensor 100A

,

Capteur de courant en boucle fermée pour onduleur

,

Capteur de courant HBC100LAHS5 avec garantie
Informations de base
Lieu d'origine: Chine
Nom de marque: Shinhom
Certification: RoHS
Numéro de modèle: HBC100LAHS5
Conditions de paiement et expédition
Détails d'emballage: Carton
Délai de livraison: 4 à 8 semaines
Conditions de paiement: T/T
Capacité d'approvisionnement: 1000000 / mois
Description de produit

LeCapteur de courant d'effet de salle en boucle fermée HBC100LAHS5est fabriqué en utilisant une conception en boucle fermée et une technologie d'isolation du courant, spécifiquement développée pour les onduleurs et les entraînements à fréquence variable AC-DC, assurant une haute précision, des performances stables,et isolement sûrLe produit présente une structure robuste et fiable avec isolation de courant entre les circuits primaires et secondaires.et les applications photovoltaïquesC'est un choix idéal pour les applications de capteurs de courant à effet Hall dans la mesure du courant et la nouvelle énergie.

Caractéristiques:

  • boucle fermée
  • Courants de fonctionnement: de 0 à 100 A
  • Énergie électrique: + 5V ± 5%
  • Voltage de sortie nominé: ± 0.625V ± 0.5%
  • Grade de précision élevé
  • Facile à monter

Applications:

  • Applications des onduleurs
  • Dispositif à vitesse variable AC/DC
  • Équipement de traitement de l'électricité
  • Les sources d'alimentation en mode commuté (SMPS)
  • Applications de courant photovoltaïque
  • Mesure de la boîte du nouveau combinateur énergétique
  • Détection de courant de l'industrie éolienne
  • Équipement de recharge de véhicules électriques
  • Application automatisée par câble
  • Conversion de fréquence des appareils ménagers
  • Application du compresseur d'air automatique
  • Détection de courant par batterie hybride
  • Application de système de direction électrique automobile

Les données électriques:

HBC100LAHS5 est une
Le courant d'entrée nominé (Ipn) 100 Une
Testez la plage de courant (Ip) ±240 Une
Ratio de virage (Np/Ns) 1:1200 T
Voltage de sortie nominal ± 0,625 ± 0,5% V
Voltage d'alimentation +5 ± 5% V
Courant de consommation 20+ Ip * (( Np/Ns) - Je ne sais pas
Voltage de décalage 2.5 ± 0,4% V
Voltage de référence (VR) 2.5 ± 0,5% V
Voltage de référence externe 2.0-2.8 V
Voltage décalé Drift ≤ ± 0.1 MV/°C
Voltage de sortie Drift ≤ ± 0.05 MV/°C
LinearityIp=0-±Ipn) est une ≤ ± 0.2 % FS
Classe ≤ ± 1.0 %
di/dt > 100 A/μS
Temps de réponse ((100A/μS, 10% ∼ 90%) ≤ 1 μS
Largeur de bande ((-3 dB) DC ¢ 100 KHZ
Voltage d'isolation ((50 Hz, AC,1min) 5.0 KV
Température de fonctionnement -40 ¢ + 85 °C
Température de stockage -40+105 °C
Poids brut (M) 22 g

Capteur de courant à effet Hall en boucle fermée série HBC100LAHS5 100A pour applications onduleur

Note: les spécifications du produit peuvent être personnalisées

Questions fréquentes

Q: Ce produit prend-il en charge la personnalisation?

R: Oui. Les paramètres peuvent être personnalisés en fonction des diagrammes de circuit client ou des exigences de l'application. Veuillez contacter notre équipe de vente pour confirmer le plan de personnalisation.

Q: Quel est le délai de livraison typique pour les commandes de masse?

A: Le délai de commande de masse est généralement2 à 8 semainesLes produits personnalisés seront confirmés séparément. Le délai spécifique est soumis à confirmation au moment de la commande.

Q: Fournissez-vous un soutien technique et des recommandations de sélection?

R: Oui. Nous avons une équipe technique professionnelle qui peut fournir des recommandations de sélection et des solutions de personnalisation basées sur les scénarios d'application du client et les exigences du circuit.
