Détails sur le produit:
Conditions de paiement et expédition:
|
| Entrée: | 0A-3000A | Sortie: | 0-10V (C.A.) ou 0-5A |
|---|---|---|---|
| fréquence: | 50-400KHz | Tours: | 1000:1, 2000:1, 2500:1, 4000:1 |
| classe: | 0,1, 0,2, 0,5 | Personnalisable: | Oui |
| Surligner: | noyau fendu ct,type transformateur de courant de noyau fendu |
||

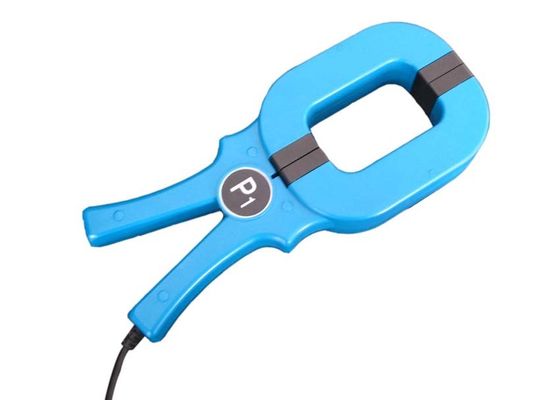

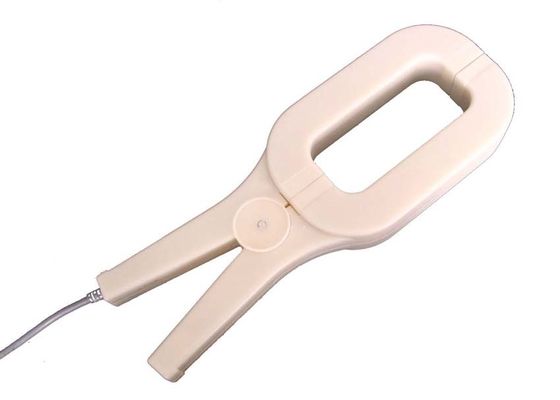

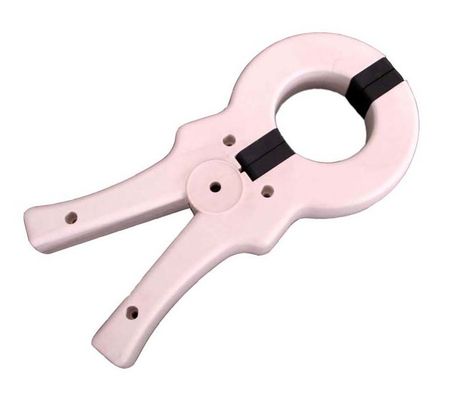

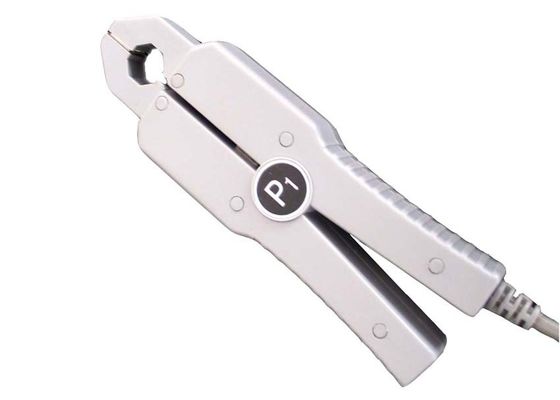

Transformateur de courant à noyau fendu, série SCTK691 / 2, avec plage de courant, test de courant monophasé 100 mA
Les transformateurs de courant à montage réversible (à noyau divisé) de la série SCTK691 / 2 ont été spécialement conçus pour faciliter leur installation dans des réseaux nouveaux ou existants. Ils peuvent être installés sans ouvrir de câble ou de circuit de barres. Cela peut économiser du temps et des coûts d'installation.
Caractéristiques:
Applications:
Paramètre électrique
| La fréquence | 50-400KHz |
| Entrée nominale | 5-3000A |
| Plage de mesure | 5% In-130% In |
| Puissance nominale | 0-10V (AC) ou 0-5A |
| Rapport | ≤ ± 0,1% |
| Angle de phase | ≤ ± 10min |
| Résistance diélectrique | 3.0KV / 1mA / 1min |
| La resistance d'isolement | DC500V / 100MΩmin |
Paramètre mécanique
| Cas | ABS / UL94-V0 |
| Bobine | PBT |
| Coeur | Acier au silicium / Permalloy |
| Structure interne | Vis |
| Construction | Vis |
| Exploitation temporaire | 25 75 ℃ |
| humidité d'exploitation | ≤85% |
| Connexion de sortie | Fil 1015 / 22AWG (fil jumelé) 2.5m |
Sélection du type
| P / N | Entrée nominale (UNE) | Précision | Dimensions (mm) (ID-LWH) |
| SCTK691A-008 | 0-20A | 0.1,0.2,0.5 | 8.0-135.0-42.0-20.0 |
| SCTK691A-013 | 0-100A | 0.1,0.2,0.5 | 13.0-137.0-42.0-25.0 |
| SCTK691A-020 | 5-250A | 0.1,0.2,0.5 | 20.0-137.0-46.0-25.0 |
| SCTK691A-050 | 100-1200A | 0.1,0.2,0.5 | 50.0-215.0-104.0-27.0 |
| SCTK692A-085 | 100-1500A | 0.1,0.2,0.5 | 82,0 * 52,0-272.0-116.0-37.0 |
| SCTK692A-125 | 100-3000A | 0.1,0.2,0.5 | 125,0 * 52,0-327,0-116,0-37,0 |
Remarques: les spécifications du produit peuvent être personnalisées
