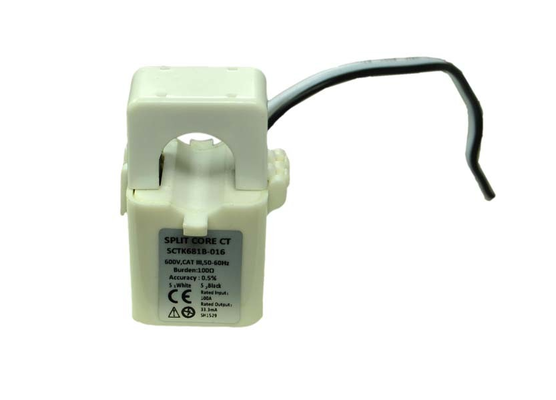

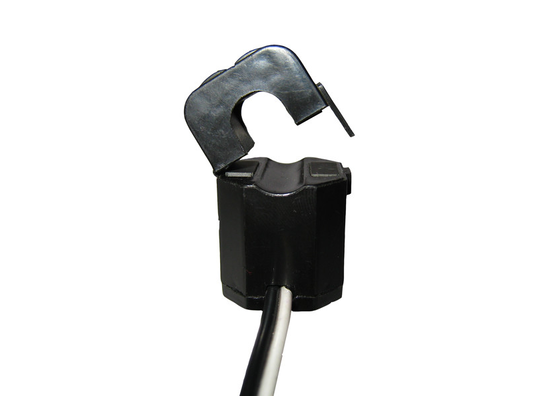

Transformateur de courant à noyau divisé de la série SCTK681B de 5 à 630A pour la mesure du courant

Négociation
MOQ
Négociable
Prix
SCTK681B Series Split Core Current Transformer 5 to 630A for Current Measurement
traits Galerie Description de produit Parlez Maintenant.
traits
Caractéristiques
Plage actuelle: 5 ~ 630A
Sortir: 0-500 mA ou 0,333 VCA
Classe: 0,5, 1,0, 3,0
Couleur: Transparent
bobine: Noyau en Permalloy
Personnalisable: OUI
Mettre en évidence:

Transformateur de courant à cœur partagé 5 à 630A

,

Transformateur de courant à cœur partagé destiné à la mesure

,

Transformateur de courant à cœur partagé avec garantie
Informations de base
Lieu d'origine: Chine
Nom de marque: Shinhom
Certification: RoHS
Numéro de modèle: Série SCTK681B
Conditions de paiement et expédition
Détails d'emballage: Carton
Délai de livraison: 4 à 8 semaines
Conditions de paiement: T/T
Capacité d'approvisionnement: 10000/mois
Description de produit

LeTransformateur de courant à cœur partagé de la série SCTK681Bprésente un noyau amovible et une résistance de charge interne de précision, spécialement conçue pour la mesure du courant et les équipements électriques, garantissant une grande précision, une faible perte de noyau et une installation facile.Le produit présente une structure robuste et fiable et prend en charge la mesure sans contact et le fonctionnement en ligneIl convient à la mesure du courant, à la surveillance du moteur et à la protection des relais. Il est un choix idéal pour les applications de transformateurs de courant à cœur partagé dans la surveillance de la puissance et l'automatisation industrielle.

Caractéristiques

  • Plage de mesure de 5 à 630 A
  • Puissance de sortie de 0 à 500 mA
  • Sortie 0 à 0,333 V
  • Haute précision, faible perte de noyau
  • Noyau amovible
  • Taille compacte, poids léger
  • Conception à noyau divisé pour une installation facile
  • Prend en charge le fonctionnement en ligne

Applications

  • Mesure du courant des lignes électriques et des équipements
  • Mesure du courant et de la puissance du moteur
  • Systèmes d'éclairage
  • Compresseurs d'air
  • Systèmes de climatisation
  • Dispositifs de surveillance du courant, de la puissance et de l'énergie
  • Dispositifs de protection des relais
  • Automatisation industrielle

Paramètre mécanique

Le cas Le produit doit être présenté sous forme d'une couche d'acier.
Des bobines PBT
Le noyau L'alliage permanent
Structure interne Époxy
Construction Une égalité.
Température de fonctionnement -25°C ≈ +75°C
Humidité de fonctionnement ≤ 85%
Connexion de sortie UL1015 20AWG Fil ((fil jumelé) 2,5 m

Paramètre électrique

Fréquence 50 Hz à 2 kHz
Entrée nominale 5A à 630A
Plage de mesure 10% en -30% en
Résultats nominaux 0.333V ((AC) ou 0-500mA
Ratio ≤ ± 1,0%
Angle de phase ≤ ± 60 min
Résistance diélectrique 2.5KV/1mA/1min
Résistance à l'isolation Le débit de courant doit être supérieur ou égal à 500 V.

Sélection du type

R/N

Entrée nominale

(A)

 Résultats (mA/V) Précision Dimension (en mm)
Ø0 Une B. Pour C
Le code de conduite est le suivant:

5 à 75A

(5,10,20,50,75)

0 à 50 mA

0.333V

 0.5,1.0,3.0 10 41.5 30 26.5
Le code de conduite est le suivant:

5 à 150A

(5,10,50,100,150)

0 à 100 mA

0.333V

 0.5,1.0,3.0 16 53 36 30.5
Le code de conduite est le code de conduite suivant:

10 à 250A

Le taux de mortalité50,100,200,250)

0 à 200 mA

0.333V

 0.5,1.0,3.0 24 70 51.5 39.0
Le code de conduite est le code de conduite suivant:

10 à 630A

(20,100,250,400,600)

0 à 500 mA

0.333V

 0.5,1.0,3.0 35 84 65 41.0

 Transformateur de courant à noyau divisé de la série SCTK681B de 5 à 630A pour la mesure du courant

Note: les spécifications du produit peuvent être personnalisées

Questions fréquentes

Q: Comment faire une demande d'échantillons?

A: Je suis désolé.Vous pouvez soumettre un échantillon de demande via notre site web ou par e-mail.à titre gratuitet seront expédiés dans3 à 5 jours ouvrablesLe délai de livraison des commandes de masse est généralement2 à 8 semainesLes produits sur mesure seront confirmés séparément.

Q: Vous soutenez les petites commandes d'essai?

A: Je suis désolé.Oui. Les petites commandes d'essai (inférieures au MOQ standard) peuvent être négociées et recevoir les mêmes normes de qualité et engagements de livraison que les commandes de masse. Veuillez contacter notre équipe de vente pour plus de détails.

Q: Quelle est l'importance de la conception à cœur partagé pour les applications de mesure actuelles?

A: Je suis désolé.La conception à noyau divisé permet une mesure sans contact et peut être installée sans débrancher le conducteur principal.La taille compacte et le poids léger rendent l'installation pratique, adapté à un déploiement rapide dans des applications telles que les lignes électriques, les moteurs et la protection des relais.
