Détails sur le produit:
Conditions de paiement et expédition:
|
| gamme actuelle: | 0.5~630A | de sortie: | 0.333V (C.A.) ou 0-500mA |
|---|---|---|---|
| classe: | 0,2、 1,0 du、 0,5 | Résistance diélectrique: | 5.0KV/1mA/1min |
| Fenêtre intérieure: | 10mm à 32mm | Personnalisable: | Oui |
| Surligner: | type transformateur de courant de noyau fendu,capteur de courant de noyau fendu |
||

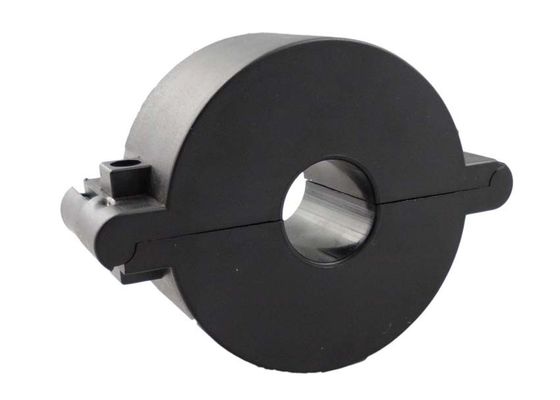

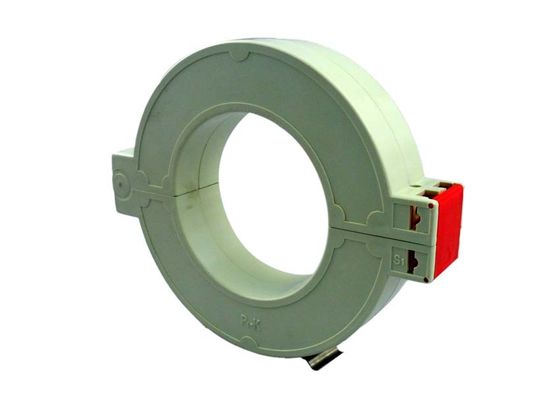

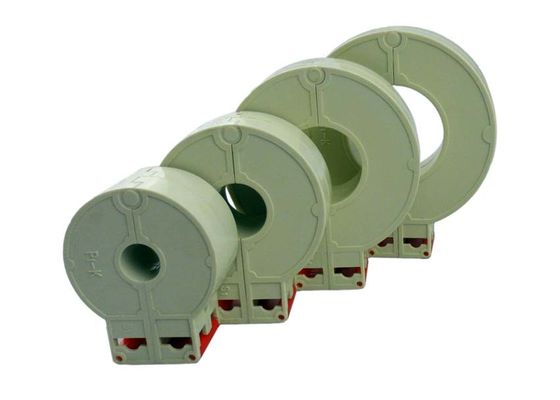

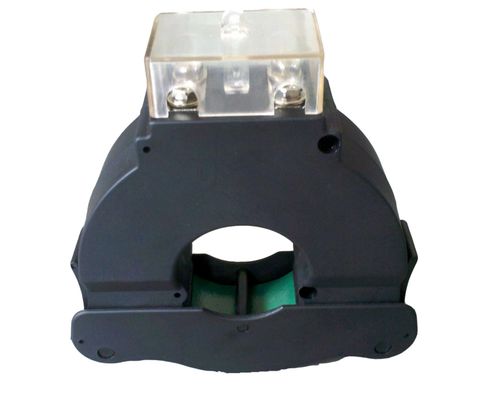

Les types de transformateurs de courant du noyau 0.5-630A fendu avec de l'époxyde ont encapsulé loger le capteur de courant de SCTK660A
Application
Mesure actuelle, surveillance et protection pour le câblage électrique et l'Equipment.Current et mesure de puissance pour les massifs de roche électriques de MOIS, l'éclairage, le compresseur d'air, le système de chauffage et de ventilation, l'équipement d'air-état et le système de contrôle d'automation. Courant, puissance et dispositif energymonitoring.
Caractéristique
La structure le à verrouillage automatique, sûr, facile pour installer, de la fenêtre intérieure large portative, permettant au fixage de grands câbles ou - éventail de barres omnibus de tailles d'adapter à toutes les installations existantes.
Le currenttransformer de modification de série de Sctk660a (fente-noyau) a été particulièrement conçu pour faciliter leur installation dans de nouveaux ou déjà existants travaux de filet. Ils peuvent beinstalled sans autobus-barcircuit openingany de cableor. La résistance de précision d'Aninternal à travers l'enroulement secondaire du ct fournit un bas résultat sûr de tension. Elle peut épargner le temps et les coûts d'installation.
Paramètre électrique
| Fréquence | 50-2.5KHz |
| Entrée évaluée | 0.5A-630A |
| Chaîne de mesure | 10%In-130%In |
| Sortie évaluée | 0.333V (C.A.) ou 0-5A |
| Rapport | ≤± 0,2% |
| Angle de phase | ≤ ±30min |
| Résistance diélectrique | 5.0KV/1mA/1min |
| Résistance d'isolation | DC500V/100MΩmin |
Paramètre mécanique
| Cas | ABS/UL94-V0 |
| Bobine | PBT |
| Noyau | Permalloy |
| Structure interne | Époxyde |
| Construction | Lien |
| Temp de opération | - 25℃~+75℃ |
| Humidité fonctionnante | ≤85% |
| Connexion de sortie | Terminal ou fil 1.5m d'UL1015 22AWG |
Dactylographiez la sélection
| P/N |
Entrée évaluée (a) |
Sortie (mA/V) | Exactitude | Dimensions (millimètres) | |||||
| A | B | C | D | E | |||||
| SCTK660A-010 |
0.5-100A (1,5,10,30,50,100) |
0-50mA 0.333V |
0,2, 0,5, 1,0 | 50,0 | 40,0 | 22,5 | 10,0 | 24,0 | |
| SCTK660A-016 |
1-250A (10,50,75,100,200,250) |
0-100mA/1A 0.333V |
0,2, 0,5, 1,0 | 61,0 | 50,0 | 22,5 | 16,0 | 24,0 | |
| SCTK660A-025 |
5-400A (10,50,100,200,250,400) |
0-200mA/1A/5A 0.333V |
0,2, 0,5, 1,0 | 74,0 | 62,0 | 22,5 | 25,0 | 24,0 | |
| SCTK660A-032 |
5-630A (10,50,100,200,250,630) |
0-200mA/1A/5A 0.333V |
0,2, 0,5, 1,0 | 81,5 | 70,0 | 22,5 | 32,0 | 24,0 | |
Notes : Des spécifications produit peuvent être adaptées aux besoins du client
