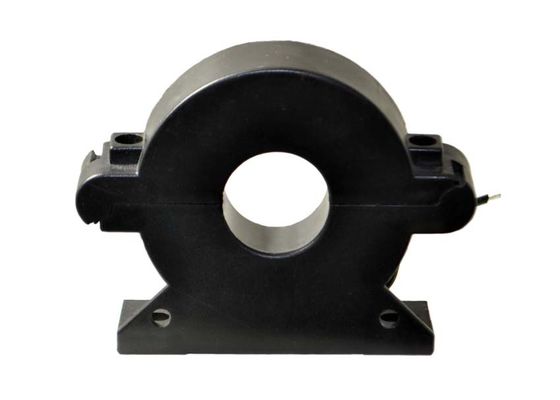

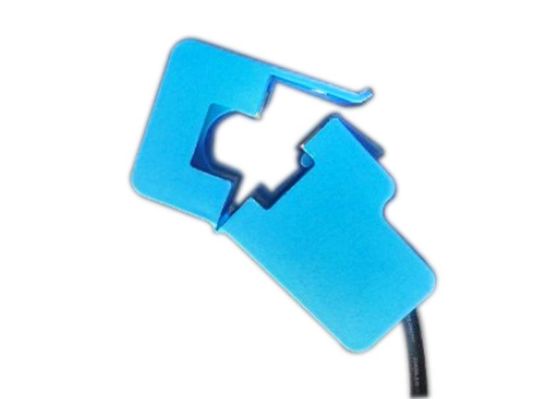

Le noyau fendu 0.5A de série de SCTK660B à 1000A a entré et 0 dans 0.333V ou 0 dans le transformateur de courant de sortie 500mA
Description
Les capteurs actuels à C.A. de noyau fendu ont différentes tailles de trou et estimations actuelles pour adapter à n'importe quelle application. Les modèles de noyau fendu sont parfaits pour des modifications. La sortie est fixe au standard de l'industrie.
Application
• Enregistrement de données • Enregistrement • Surveillance de puissance
• Gestion de l'énergie • Surveillance d'énergie de substitution
• Attribution de coût
Caractéristiques
• De grande précision à 10-130% du courant évalué
• Résistance d'isolement à C.A. : 3KV pour 60s
• Oscillation ouverte pour la facilité de l'installation
• Cas rigide de logement avec du plastique de biens d'UL® 94V-0
• Norme de sécurité : IEC/EN60044-1
• Erreur nominale d'angle de phase et
• Erreur nominale de linéarités : Se conforment IEC61869-2
• ConformIEC60044-1
• Tension de Max.operation : AC600V
Paramètre électrique
| Fréquence | 50-2.5KHz |
| Entrée évaluée | 0.5A-1000A |
| Chaîne de mesure | 10%In-130%In |
| Sortie évaluée | 0.333V (C.A.) ou 0-5A |
| Rapport | ≤± 0,2% |
| Angle de phase | ≤ ±10min |
| Résistance diélectrique | 5.0KV/1mA/1min |
| Résistance d'isolation | DC500V/100MΩmin |
Paramètre mécanique
| Cas | PC/UL94-V0 |
| Bobine | PBT |
| Noyau | Permalloy |
| Structure interne | Époxyde |
| Construction | Lien |
| Temp de opération | - 25℃~+75℃ |
| Humidité fonctionnante | ≤85% |
| Connexion de sortie | Terminal ou fil 1.5m d'UL1015 22AWG |
Dactylographiez la sélection
|
P/N |
Entrée évaluée (a) |
Sortie (mA/V) | Exactitude | Dimensions (millimètres) | |||||
| A | B | C | D | E | F | ||||
| SCTK660B-010 | 0.5-100A | 0.333V/0-50mA | 0,2, 0,5, 1,0 | 57,6 | 50,0 | 22,0 | 5,0 | 16,7 | 25,0 |
| SCTK660B-019 | 1-250A | 0.333V/0-100mA/1A | 0,2, 0,5, 1,0 | 66,6 | 59,0 | 22,0 | 9,5 | 25,7 | 29,5 |
| SCTK660B-025 | 5-400A | 0.333V/0-200mA/1A/5A | 0,2, 0,5, 1,0 | 73,1 | 65,0 | 22,0 | 12,5 | 31,7 | 32,5 |
| SCTK660B-032 | 5-630A | 0.333V/0-200mA/1A/5A |
0,2, 0,5, 1,0 |
82,1 | 74,0 | 22,0 | 16,0 | 38,7 | 37,0 |
| SCTK660B-045 | 5-1000A | 0.333V/0-500mA/1A/5A | 0,2, 0,5, 1,0 | 95,1 | 87,0 | 22,0 | 22,5 | 53,7 | 43,5 |
Notes : Des spécifications produit peuvent être adaptées aux besoins du client
