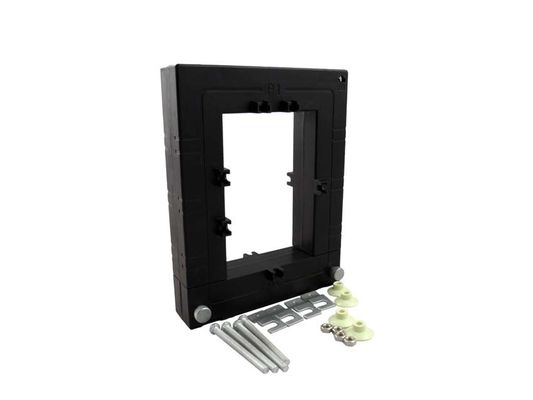

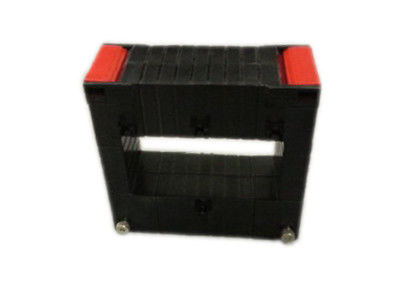

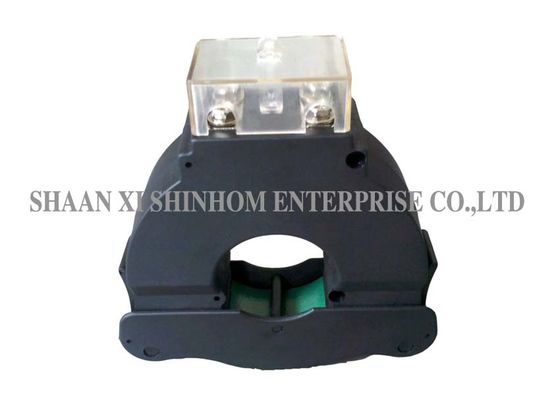

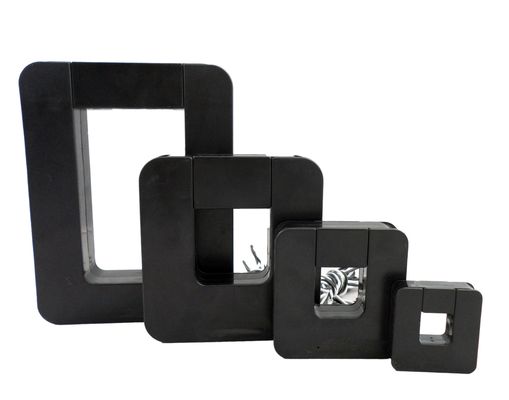

Les transformateurs de courant à montage séparé (à noyau divisé) SCTK667A ont été spécialement conçus pour faciliter leur installation dans des réseaux nouveaux ou existants. Ils peuvent être installés sans ouvrir de câble ou de circuit de barres. Une résistance de précision interne à travers l'enroulement secondaire du TC fournit une sortie à basse tension de sécurité. Cela peut économiser du temps et des coûts d'installation. Principalement utilisé dans
Caractéristiques:
Paramètre électrique
| La fréquence | 50-400Hz |
| Entrée nominale | 100A-1000A |
| Plage de mesure | 5% In-130% In |
| Puissance nominale | 5A / 1A |
| Rapport | ≤ ± 0,5% |
| Angle de phase | ≤ ± 30min |
| Résistance diélectrique | 2,5KV / 1mA / 1min |
| La resistance d'isolement | DC500V / 100MΩmi |
Paramètre mécanique
| Cas | PA / UL94-V0 |
| Bobine | Pennsylvanie |
| Coeur | Acier au silicium |
| Structure interne | Époxy |
| Construction | Attacher |
| Exploitation temporaire | 25 75 ℃ |
| humidité d'exploitation | ≤85% |
| Connexion de sortie | Terminal |
Sélection du type
| Entrée sortie | Charge (VA) / Classe | Entrée sortie | Charge (VA) / Classe | ||||
| (UNE) | 0.5 | 1,0 | 3.0 | (UNE) | 0.5 | 1,0 | 3.0 |
| 100/5 | 1,5 | 2,5 | 3,75 | 100/1 | 1,5 | 2,5 | 3,75 |
| 150/5 | 1,5 | 2,5 | 3,75 | 150/1 | 1,5 | 2,5 | 3,75 |
| 200/5 | 1,5 | 2,5 | 5 | 200/1 | 1,5 | 2,5 | 5 |
| 250/5 | 1,5 | 2,5 | 5 | 250/1 | 1,5 | 2,5 | 5 |
| 300/5 | 2,5 | 2,5 | 5 | 300/1 | 1,5 | 2,5 | 5 |
| 400/5 | 2,5 | 3,75 | 5 | 400/1 | 2,5 | 3,75 | 5 |
| 500/5 | 2,5 | 3,75 | 5 | 500/1 | 2,5 | 3,75 | 5 |
| 600/5 | 2,5 | 3,75 | 5 | 600/1 | 2,5 | 3,75 | 5 |
| 800/5 | 5 | dix | 15 | 800/1 | 5 | dix | 15 |
| 1000/5 | 5 | dix | 15 | 1000/1 | 5 | dix | 15 |
Remarques: les spécifications du produit peuvent être personnalisées
