Détails sur le produit:
Conditions de paiement et expédition:
|
| gamme actuelle: | 5~3000A | de sortie: | 1A/5A ou 0-10V ou 0-500mA |
|---|---|---|---|
| Installation: | Type de barre omnibus | Précision: | 0,1、 1,0 du、 0,5 du、 0,2 |
| Structure magnétique de circuit: | Type combiné | fréquence: | 50Hz à 400Hz |
| Milieu isolant: | résine époxyde | Personnalisable: | Oui |
| Surligner: | noyau fendu ct,capteur de courant de noyau fendu |
||

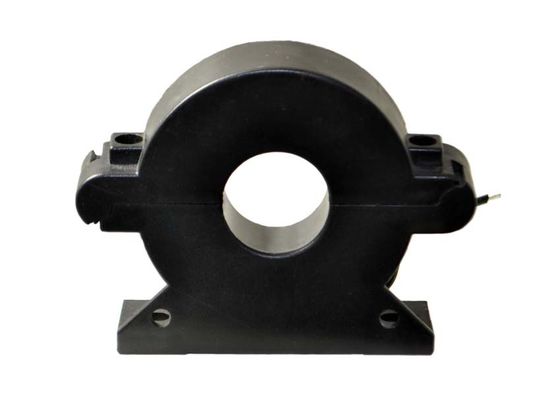

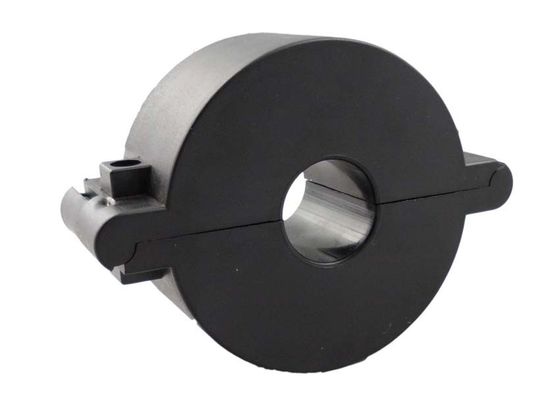

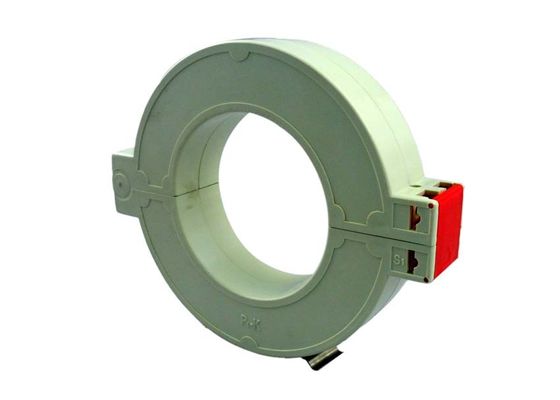

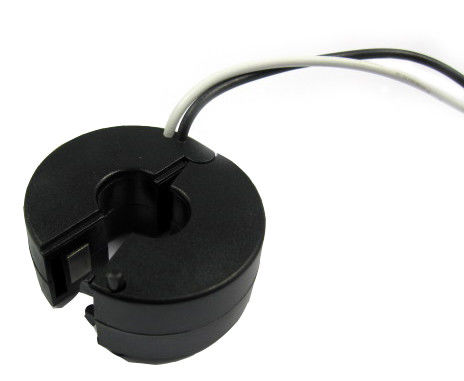

Les séries de SCTK667B doublent les transformateurs de courant de basse tension sûre de puissance de noyau fendu de vis avec 5 à l'entrée 3000A
Transformateurs de courant de basse tension sûre de puissance de noyau fendu de la vis 5A-3000A de double de CTs de noyau fendu de série de SCTK667B
Description de produit
1) Application
Le transformateur de courant de modification de série de SCTK667B (fente-noyau) a été particulièrement
a conçu pour faciliter leur installation dans de nouveaux ou déjà existants travaux de filet. Ils
peut être installé sans ouvrir n'importe quel circuit de câble ou de barre omnibus. Un interne
la résistance de précision à travers l'enroulement secondaire du CT fournit un bas coffre-fort
sortie de tension. Elle peut épargner le temps et les coûts d'installation.
Mesure, surveillance et protection actuelles pour le câblage électrique et
équipement. Courant et mesure de puissance pour les moteurs électriques, éclairage, air
système de compresseur, de chauffage et de ventilation, air - conditionnez l'équipement et
système de contrôle d'automation. Dispositif de surveillance de courant, de puissance et d'énergie. Relais
dispositif de protection.
2) Caractéristique
Double attache de vis, coffre-fort, facile à installer, portatif
Fenêtre intérieure large, permettant le fixage de grands câbles ou barres omnibus
Éventail de tailles pour adapter à toutes les installations existantes
Paramètre électrique
| Fréquence | 50-400Hz |
| Entrée évaluée | 5A-3000A |
| Chaîne de mesure | 5%In-130%In |
| Sortie évaluée | 0-10V (C.A.) ou 0-5A |
| Rapport | ± 0,1% de ≤ |
| Angle de phase | ≤ ±5min |
| Résistance diélectrique | 3.0KV/1mA/1min |
| Résistance d'isolation | DC500V/100MΩmin |
Paramètre mécanique
| Cas | ABS /UL94-V0 |
| Bobine | PBT |
| Noyau | Acier de silicium |
| Structure interne | Époxyde |
| Construction | Lien |
| Temp de opération | - 25℃~+75℃ |
| Humidité fonctionnante | ≤85% |
| Connexion de sortie | Terminal |
Dactylographiez la sélection
| P/N | Entrée évaluée (a) | Sortie (A/V/mA) | Exactitude | Dimensions (millimètres) | |||||
| Ø0 | A | B | C | D | |||||
| SCTK667B-025 | 0-400A | 1A/5A 0-10V 0-500mA | 0,1, 0,2 0,5, 1,0 | 25 | 100 | 70 | 33 | 32 | |
| SCTK667B-032 | 0-630A | 1A/5A 0-10V 0-500mA | 0,1, 0,2 0,5, 1,0 | 32 | 110 | 83 | 33 | 32 | |
| SCTK667B-045 | 0-1000A | 1A/5A 0-10V 0-500mA | 0,1, 0,2 0,5, 1,0 | 45 | 123 | 96 | 33 | 32 | |
| SCTK667B-055 | 0-1500A | 1A/5A 0-10V 0-500mA | 0,1, 0,2 0,5, 1,0 | 55 | 134 | 106 | 33 | 32 | |
| SCTK667B-080 | 0-2000A | 1A/5A 0-10V 0-500mA | 0,1, 0,2 0,5, 1,0 | 80 | 168 | 139 | 33 | 32 | |
| SCTK667B-100 | 0-3000A | 1A/5A 0-10V 0-500mA | 0,1, 0,2 0,5, 1,0 | 102 | 198 | 168 | 33 | 32 | |
Notes : Des spécifications produit peuvent être adaptées aux besoins du client
