Transformateur de courant électrique de noyau fendu, transformateur de courant de phase zéro

négociation
MOQ
negotiable
Prix
Electrical Split Core Current Transformer , Zero Phase Current Transformer
traits Galerie Description de produit Parlez Maintenant.
traits
Caractéristiques
gamme actuelle: 5~3000A
de sortie: 0-10V ou 0-5A
Précision: 0,2、 1,0 du、 0,5
Structure de bobine: Toroïdal
Nombre de bobine: Auto-transformateur
Personnalisable: Oui
Mettre en évidence:

noyau fendu ct

,

type transformateur de courant de noyau fendu
Informations de base
Lieu d'origine: La Chine
Nom de marque: Shinhom
Certification: RoHS
Numéro de modèle: Série SCTK671
Conditions de paiement et expédition
Détails d'emballage: carton
Délai de livraison: 4~8 semaines
Conditions de paiement: T/T.
Capacité d'approvisionnement: 10000/month
Description de produit

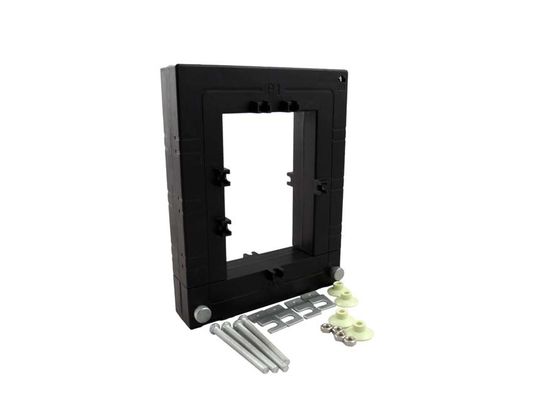

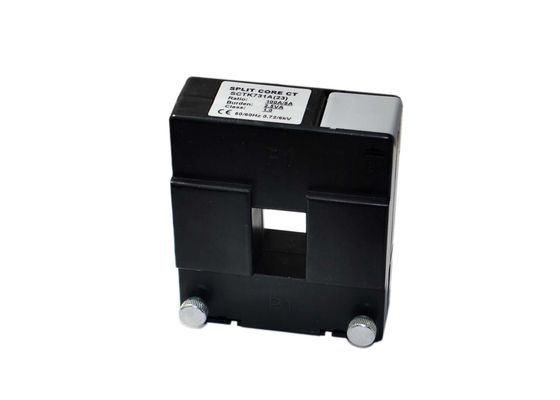

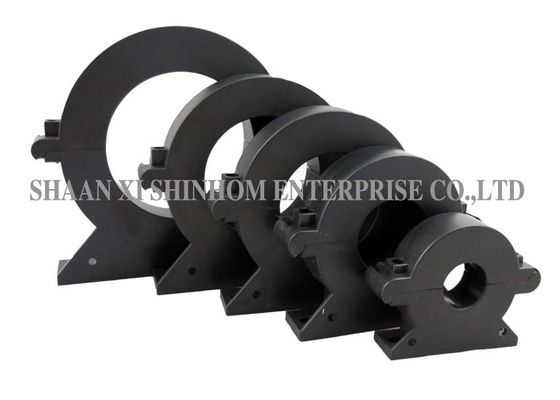

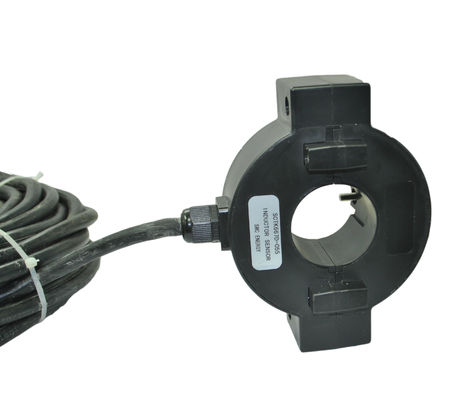

Transformateur de courant à coeur divisé de la série SCTK671 avec entrée de 5A à 3000A et transformateurs de courant à phase nulle, haute précision

  • Les transformateurs de courant de la série SCTK671 ont été spécialement conçus pour faciliter leur installation dans des réseaux nouveaux ou existants.
  • Ils peuvent être installés sans ouvrir de câble ou de circuit de barres.
  • Une résistance de précision interne à travers l'enroulement secondaire du TC fournit une sortie à basse tension de sécurité.


Caractéristiques:

  1. Transformateur de courant CT à noyau divisé
  2. Plage de test: entrée AC de 5 à 3000 A, sortie de 0-10 V (AC) ou 0-5 A
  3. Utilisation de résine époxy et de bonnes performances sismiques
  4. Utilisez manière perforée, facile à installer
  5. Utilisation d'un matériau à haute perméabilité, large plage de mesure
  6. Petit volume, belle apparence généreuse, utilisation flexible
  7. Il peut gagner du temps et les coûts d'installation

Applications:

  1. Surveillance électrique des incendies
  2. Système de prévention des incendies de fuite
  3. Protection de relais électromagnétique
  4. Protection des micro-ordinateurs, etc.

Paramètre électrique

La fréquence 50-400Hz
Entrée nominale 5A-3000A
Plage de mesure 5% In-130% In
Puissance nominale 0-10V (AC) ou 0-5A
Rapport ≤ ± 0,2%
Angle de phase ≤ ± 10min
Résistance diélectrique 2,5KV / 1mA / 1min
La resistance d'isolement DC500V / 100MΩmin


Paramètre mécanique

Cas PC / UL94-V0
Bobine PBT
Coeur Acier au silicium
Structure interne Époxy
Construction Attacher
Exploitation temporaire 25 75 ℃
humidité d'exploitation ≤85%
Connexion de sortie UL101522AWGWire (twinstedwire) 2.5m



Sélection du type

P / N

Entrée nominale

(UNE)

Sortie (mA / V) Précision Dimensions (mm)
Ø UNE B C ré E F g H Ø1 Ø2
SCTK671A-025

5-400A

(5.100.400A)

0-200mA

0-10V

0.2,0.5,1.0

25 80 75 22 56 73 53 21 17 5 5
SCTK671A-045

50-1000A

(50 400,1000A)

0-500mA

0-10V

0.2,0.5,1.0 45 108 107 26 71 100 74 24 13 5 5
SCTK671A-065

100-1500A

(100,1000,1500A)

0-500mA

0-10V

0.2,0.5,1.0 65 128 127 26 91 120 94 27 17 5 5
SCTK671A-080

500-2000A

(500,1500,2000A)

0-500mA

0-10V

0.2,0.5,1.0 80 144 144 28 97 134 104 27 17 5 5
SCTK671A-100

800-3000A

(800,2500,3000A)

0-600mA

0-10V

0.2,0.5,1.0 100 174 174 30 126 162 120 27 17 5 5



Remarques: les spécifications du produit peuvent être personnalisées
