Détails sur le produit:
Conditions de paiement et expédition:
|
| gamme actuelle: | 0~100A | de sortie: | 0-50mA ou 0-1V |
|---|---|---|---|
| classe: | 0,5、 3,0 du、 1,0 | Phase: | Single |
| Chaîne de mesure: | 5%In-130%In | Personnalisable: | Oui |
| Surligner: | noyau fendu ct,type transformateur de courant de noyau fendu |
||

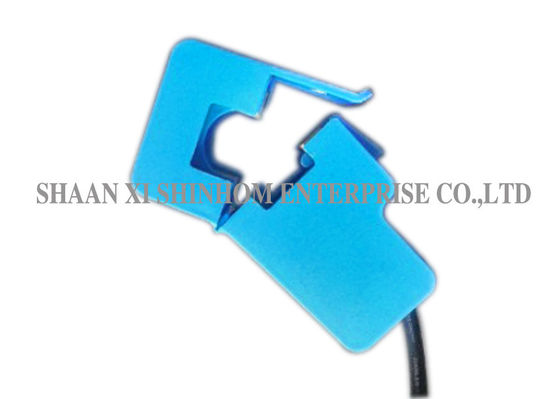

SCTK681C Transformateur de courant basse consommation capteur d'énergie de capteur de noyau fendu de haute précision série 100A
1. Introduction
Le transformateur de courant ré-ajusté (à noyau divisé) de la série STCK691C a été spécialement conçu pour faciliter l’installation dans des réseaux nouveaux ou déjà existants. Ils peuvent être installés sans ouvrir de câble ou de circuit de barres. Une résistance de séparation interne à travers l'enroulement secondaire du TC fournit une sortie à basse tension de sécurité. Cela peut économiser du temps et des coûts d'installation.
2. Caractéristiques
La structure de la auto-verrouillage, sûr, facile à installer, portable
Large fenêtre intérieure permettant le serrage de gros câbles ou de barres collectrices
Large gamme de taille pour accueillir toutes les installations existantes
3. applications
Mesure du courant, surveillance et protection du câblage et des équipements électriques. Mesure de courant et de puissance pour moteur électrique, éclairage, compresseur d'air, système de chauffage et de ventilation, équipement de climatisation et système de contrôle d'automatisation. Dispositif de surveillance de courant, de puissance et d'énergie. Dispositif de protection de relais.
Paramètre mécanique
| Cas | PA / UL94-V0 |
| Bobine | Pennsylvanie |
| Coeur | Ferrite |
| Structure interne | Époxy |
| Construction | Attacher |
| Exploitation temporaire | 25 75 ℃ |
| humidité d'exploitation | ≤85% |
| Connexion de sortie | Fil 1015 / 22AWG (fil jumelé) 1.0m |
Paramètre électrique
| La fréquence | 50-20KHz |
| Entrée nominale | 0-100A |
| Plage de mesure | 5% In-130% In |
| Puissance nominale | 0-50mA / 0-1V |
| Rapport | ≤ ± 0,5% |
| Angle de phase | ≤ ± 30min |
| Résistance diélectrique | 2,5KV / 1mA / 1min |
| La resistance d'isolement | DC500V / 100MΩmin |
Sélection du type
| P / N | Entrée nominale (UNE) | Sortie (mA / V) | Précision |
| SCTK681C-013 | 0-5A | 0-1V | 0.5,1.0,3.0 |
| SCTK681C-013 | 0-50A | 0-2V | 0.5,1.0,3.0 |
| SCTK681C-013 | 0-100A | 0-1V | 0.5,1.0,3.0 |
| SCTK681C-013 | 0-100A | 0-50mA | 0.5,1.0,3.0 |
Remarques: les spécifications du produit peuvent être personnalisées
