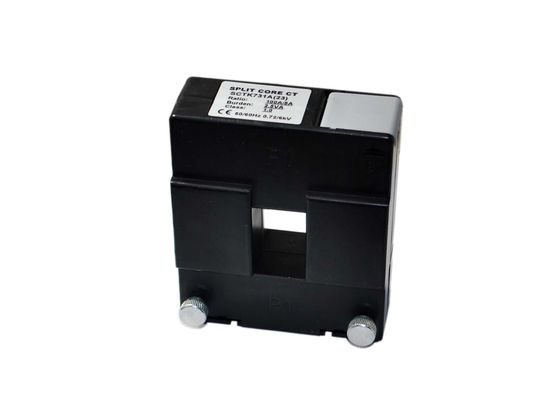

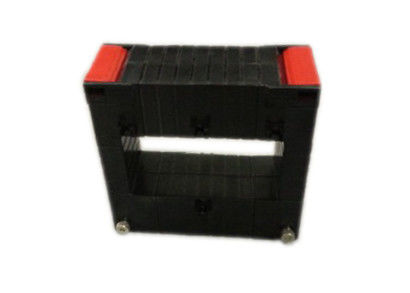

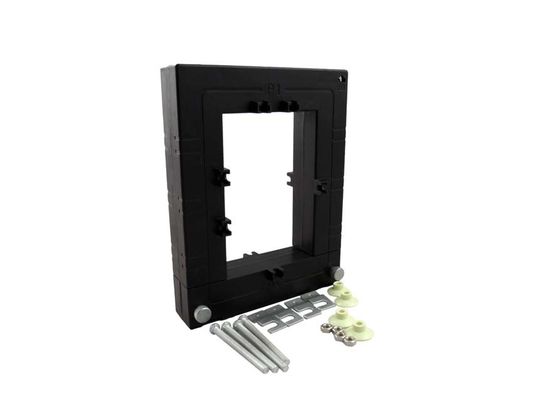

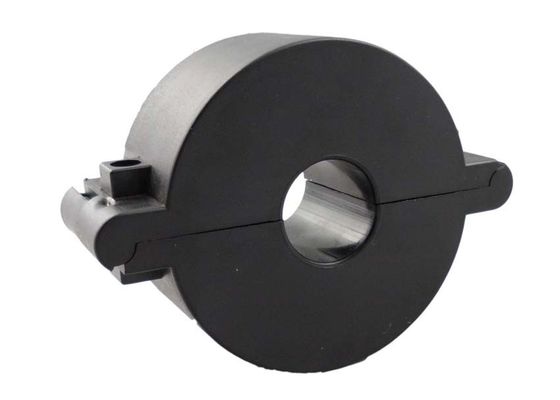

Transformateurs de courant en acier à haute fréquence électriques de noyau fendu de la série SCTK731 avec 5 à l'entrée 5000A
Application
Le transformateur de courant de modification de la série SCTK731 (fente-noyau) speciallydesigned pour faciliter leur installation dans de nouveaux ou déjà existants travaux de filet. Ils peuvent être installés sans ouvrir n'importe quel circuit de câble ou de barre omnibus. Une résistance interne de précision à travers l'enroulement secondaire du CT fournit un bas coffre-fort
sortie de tension. Elle peut épargner le temps et les coûts d'installation.
Mesure, surveillance et protection actuelles pour le câblage et l'équipement électriques. Courant et mesure de puissance pour les moteurs électriques, l'éclairage, le compresseur d'air, le système de chauffage et de ventilation, l'équipement d'air-état et le système de contrôle d'automation. Dispositif de surveillance de courant, de puissance et d'énergie.
Caractéristique
Paramètre électrique
| Fréquence | 50-400Hz |
| Entrée évaluée | 5A-5000A |
| Chaîne de mesure | 5%In-130%In |
| Sortie évaluée | 0-5A |
| Rapport | ± 0,5% de ≤ |
| Angle de phase | ≤ ±30min |
| Résistance diélectrique | 2.5KV/1mA/1min |
| Résistance d'isolation | DC500V/100MΩmin |
Paramètre mécanique
| Cas | PC /UL94-V0 |
| Bobine | PC |
| Noyau | Acier de silicium |
| Structure interne | Époxyde |
| Construction | Vis |
| Temp de opération | - 25℃~+75℃ |
| Humidité fonctionnante | ≤85% |
| Connexion de sortie | Terminal |
Dactylographiez la sélection
| P/N | Entrée évaluée (a) | Sortie (a) | Exactitude | Dimensions (millimètres) | |||||||||
| A | B | C | D | E | F | G | H | I | |||||
| SCTK731A (23) | 100-400A | 1A/5A | 0,5, 1,0, 3,0 | 20 | 30 | 50 | 88 | 104 | 34 | 41 | 40 | 31 | |
| SCTK731B (58) | 250-1000A | 1A/5A | 0,5, 1,0, 3,0 | 50 | 80 | 78 | 114 | 145 | 32 | 32 | 33 | 33 | |
| SCTK731C (88) | 250-1000A | 1A/5A | 0,5, 1,0, 3,0 | 80 | 80 | 108 | 144 | 145 | 32 | 32 | 33 | 33 | |
| SCTK731D (812) | 500-1500A | 1A/5A | 0,5, 1,0, 3,0 | 80 | 120 | 108 | 144 | 185 | 32 | 32 | 33 | 33 | |
| SCTK731E (814) | 600-5000A | 1A/5A | 0,5, 1,0, 3,0 | 80 | 140 | 122 | 176 | 228 | 47 | 47 | 53 | 38 | |
| SCTK731F (816) | 800-5000A | 1A/5A | 0,5, 1,0, 3,0 | 80 | 160 | 120 | 176 | 246 | 48 | 48 | 53 | 38 | |
| SCTK731G (36) | 100-3000A | 1A/5A | 0,5, 1,0, 3,0 | 30 | 60 | 88 | 132 | 131 | 49 | 36 | 55 | 43 | |
| SCTK731H (513) | 100-4000A | 1A/5A | 0,5, 1,0, 3,0 | 55 | 130 | 80 | 125 | 195 | 35 | 30 | 53 | 35 | |
Notes : Des spécifications produit peuvent être adaptées aux besoins du client
