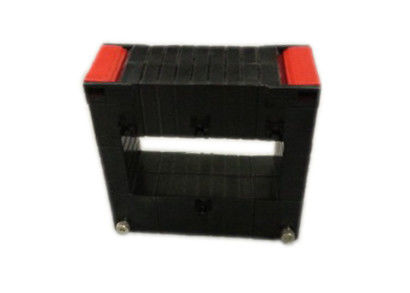

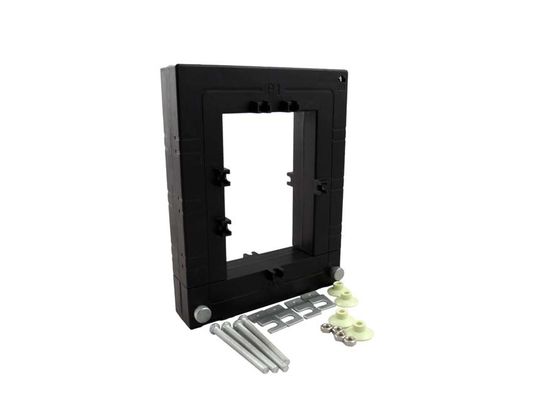

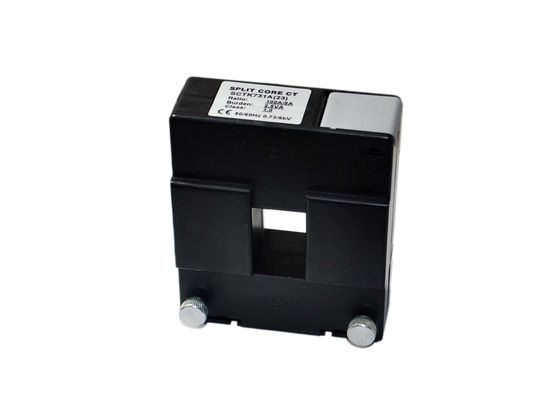

Les séries de SCTK731Y fournissent la fermeture magnétique de transformateur de courant et de rupture de CT de noyau fendu de basse tension/caractéristique d'ouverture
Le transformateur de courant de modification de série de SCTK731Y (fente-noyau) a été particulièrement conçu pour faciliter leur installation dans de nouveaux ou déjà existants travaux de filet. Ils peuvent être installés sans ouvrir n'importe quel circuit de câble ou de barre omnibus. Une résistance interne de précision à travers l'enroulement secondaire du CT fournit un bas résultat sûr de tension.
Caractéristiques :
Applications :
Paramètre électrique
| Entrée évaluée | 0.5A-6000A |
| Chaîne de mesure | 10%In-130%In |
| Sortie évaluée | 0.333V (C.A.) ou 0-5A |
| Rapport | ≤± 0,1% |
| Angle de phase | ≤ ±5min |
| Résistance d'isolation | DC500V/100MΩmin |
Paramètre mécanique
| Cas | PC/UL94-V0 |
| Bobine | PC |
| Noyau | Silicium |
| Structure interne | Époxyde |
| Construction | Lien |
| Temp de opération | - 25℃~+75℃ |
| Humidité fonctionnante | ≤85% |
| Connexion de sortie | Terminal ou fil 1.5m d'UL1015 22AWG |
Dactylographiez la sélection
|
P/N |
Entrée évaluée (a) |
Sortie (a) |
Exactitude | Dimensions (millimètres) | |||||||||
| A | B | C | D | E | F | G | H | I | |||||
|
SCTK731Y (33) |
100-400A |
1A/5A |
0,2, 0,5, 1,0 |
32 |
32 |
43 |
96 |
96 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y (34) |
100-600A |
1A/5A |
0,2, 0,5, 1,0 |
32 |
42 |
43 |
96 |
106 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y (35) |
100-1000A |
1A/5A |
0,2, 0,5, 1,0 |
32 |
52 |
43 |
96 |
116 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y (36) |
100-1200A |
1A/5A |
0,2, 0,5, 1,0 |
32 |
62 |
43 |
96 |
126 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y (38) |
200-1500A |
1A/5A |
0,2, 0,5, 1,0 |
32 |
82 |
43 |
96 |
146 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y (310) |
250-2000A |
1A/5A |
0,2, 0,5, 1,0 |
32 |
102 |
43 |
96 |
166 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y (312) |
500-2500A |
1A/5A |
0,2, 0,5, 1,0 |
32 |
122 |
43 |
96 |
186 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y (313) |
500-3000A |
1A/5A |
0,2, 0,5, 1,0 |
32 |
132 |
43 |
96 |
196 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y (44) |
100-600A |
1A/5A |
0,2, 0,5, 1,0 |
42 |
42 |
53 |
106 |
106 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y (45) |
100-1000A |
1A/5A |
0,2, 0,5, 1,0 |
42 |
52 |
53 |
106 |
116 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y (46) |
100-1200A |
1A/5A |
0,2, 0,5, 1,0 |
42 |
62 |
53 |
106 |
126 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y (48) |
200-1500A |
1A/5A |
0,2, 0,5, 1,0 |
42 |
82 |
53 |
106 |
146 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y (410) |
250-2000A |
1A/5A |
0,2, 0,5, 1,0 |
42 |
102 |
53 |
106 |
166 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y (412) |
500-2500A |
1A/5A |
0,2, 0,5, 1,0 |
42 |
122 |
53 |
106 |
186 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y (413) |
500-3000A |
1A/5A |
0,2, 0,5, 1,0 |
42 |
132 |
53 |
106 |
196 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y (55) |
100-1000A |
1A/5A |
0,2, 0,5, 1,0 |
52 |
52 |
63 |
116 |
116 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y (56) |
100-1200A |
1A/5A |
0,2, 0,5, 1,0 |
52 |
62 |
63 |
116 |
126 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y (58) |
200-1500A |
1A/5A |
0,2, 0,5, 1,0 |
52 |
82 |
63 |
116 |
146 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y (510) |
250-2000A |
1A/5A |
0,2, 0,5, 1,0 |
52 |
102 |
63 |
116 |
166 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y (512) |
500-2500A |
1A/5A |
0,2, 0,5, 1,0 |
52 |
122 |
63 |
116 |
186 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y (513) |
500-3000A |
1A/5A |
0,2, 0,5, 1,0 |
52 |
132 |
63 |
116 |
196 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y (516) |
1000-5000A |
1A/5A |
0,2, 0,5, 1,0 |
52 |
162 |
63 |
116 |
226 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y (66) |
100-1200A |
1A/5A |
0,2, 0,5, 1,0 |
62 |
62 |
73 |
126 |
126 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y (68) |
200-1500A |
1A/5A |
0,2, 0,5, 1,0 |
62 |
82 |
73 |
126 |
146 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y (610) |
250-2000A |
1A/5A |
0,2, 0,5, 1,0 |
62 |
102 |
73 |
126 |
166 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y (612) |
500-2500A |
1A/5A |
0,2, 0,5, 1,0 |
62 |
122 |
73 |
126 |
186 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y (613) |
500-3000A |
1A/5A |
0,2, 0,5, 1,0 |
62 |
132 |
73 |
126 |
196 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y (616) |
1000-5000A |
1A/5A |
0,2, 0,5, 1,0 |
62 |
162 |
73 |
126 |
226 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y (88) |
200-1500A |
1A/5A |
0,2, 0,5, 1,0 |
82 |
82 |
93 |
146 |
146 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y (810) |
250-2000A |
1A/5A |
0,2, 0,5, 1,0 |
82 |
102 |
93 |
146 |
166 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y (812) |
500-2500A |
1A/5A |
0,2, 0,5, 1,0 |
82 |
122 |
93 |
146 |
186 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y (813) |
500-3000A |
1A/5A |
0,2, 0,5, 1,0 |
82 |
132 |
93 |
146 |
196 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y (814) |
800-4000A |
1A/5A |
0,2, 0,5, 1,0 |
82 |
142 |
93 |
146 |
206 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y (816) |
1000-5000A |
1A/5A |
0,2, 0,5, 1,0 |
82 |
162 |
93 |
146 |
226 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y (1010) |
250-4000A |
1A/5A |
0,2, 0,5, 1,0 |
102 |
102 |
113 |
166 |
166 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y (1111) |
250-4000A |
1A/5A |
0,2, 0,5, 1,0 |
112 |
112 |
123 |
176 |
176 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y (1212) |
500-4000A |
1A/5A |
0,2, 0,5, 1,0 |
122 |
122 |
133 |
186 |
186 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y (1313) |
500-5000A |
1A/5A |
0,2, 0,5, 1,0 |
132 |
132 |
143 |
196 |
196 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y (1515) |
600-5000A |
1A/5A |
0,2, 0,5, 1,0 |
152 |
152 |
163 |
216 |
216 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y (1616) |
800-5000A |
1A/5A |
0,2, 0,5, 1,0 |
162 |
162 |
173 |
226 |
226 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y (1818) |
1000-5000A |
1A/5A |
0,2, 0,5, 1,0 |
182 |
182 |
193 |
246 |
246 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y (2020) |
1000-6000A |
1A/5A |
0,2, 0,5, 1,0 |
202 |
202 |
213 |
266 |
266 |
32 |
32 |
32 |
50 |
|
Notes : Des spécifications produit peuvent être adaptées aux besoins du client
