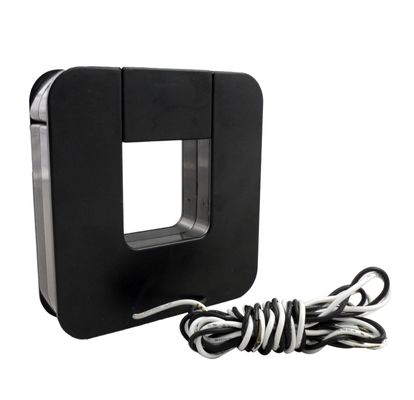

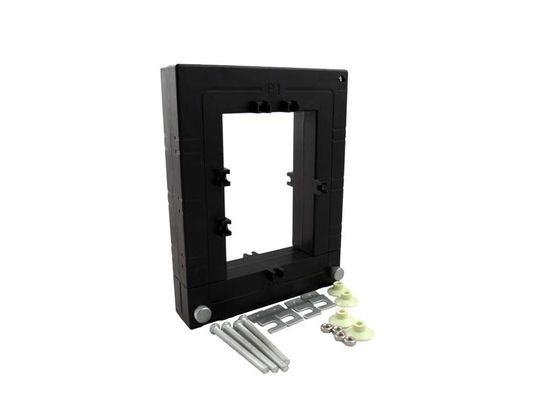

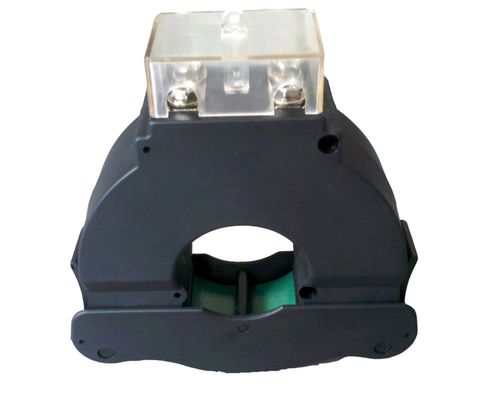

Transformateur de courant extérieur de noyau fendu, transducteur de courant de noyau fendu

négociation
MOQ
negotiable
Prix
Transformateur de courant extérieur de noyau fendu, transducteur de courant de noyau fendu
traits Galerie Description de produit Demandez une citation
traits
Caractéristiques
Entrée: 0.5A-6000A
de sortie: 0.333V (C.A.) ou 0-5A
fréquence: 50-2.5KHz
Précision: 0,2、 1,0 du、 0,5
Connexion de production: terminal
Personnalisé: Oui
Mettre en évidence:

type transformateur de courant de noyau fendu

,

capteur de courant de noyau fendu
Informations de base
Lieu d'origine: La Chine
Nom de marque: Shinhom
Certification: RoHS
Numéro de modèle: Série de SCTK732B
Conditions de paiement et expédition
Détails d'emballage: carton
Délai de livraison: 4~8 semaines
Conditions de paiement: T/T.
Capacité d'approvisionnement: 10000/month
Description de produit
Transformateur de courant à coeur divisé de la série SCTK732B avec plage de courant de 0,5 à 6000 A, capteur de courant

Les transformateurs de courant à montage séparé (à noyau divisé) de la série SCTK732B ont été spécialement conçus pour faciliter leur installation dans des réseaux nouveaux ou existants. Ils peuvent être installés sans ouvrir de câble ou de circuit de barres. Une résistance de précision interne à travers l'enroulement secondaire du TC fournit une sortie à basse tension de sécurité. Cela peut économiser du temps et des coûts d'installation.

Caractéristiques:

  1. Plage de test: entrée 0.5A - 6000A AC, sortie de 0.333VAC ou 0-5A
  2. Classe de précision de test: 0.2, 0.5, 1.0
  3. Les enroulements secondaires du transformateur de courant uniformément répartis le long de la circonférence du noyau, l’utilisation de l’ABS
  4. Coque en plastique ignifuge pour l'isolation du transformateur
  5. Le milieu de la fenêtre pour le bus à porter autour.
  6. L'uniformité des enroulements secondaires autour du système, laquelle la fuite de flux magnétique est petite, avec des performances stables, un poids léger, une installation pratique, etc.

Applications:

  1. Mesure du courant, surveillance et protection du câblage et des équipements électriques.
  2. Mesure de courant et de puissance pour moteurs électriques, éclairage, compresseur d'air, chauffage
  3. Système d'enlèvement, équipement de climatisation et automatisation - système de contrôle.
  4. Dispositif de surveillance du courant, de la puissance et de l'énergie.

Paramètre électrique

Entrée nominale 0.5A-6000A
Plage de mesure 10% In-130% In
Puissance nominale 0.333V (AC) ou 0-5A
Rapport ≤ ± 0,2 ％
Angle de phase ≤ ± 10min
Résistance diélectrique 5.0KV / 1mA / 1min
La resistance d'isolement DC500V / 100MΩmin


Paramètre mécanique

Cas PC + ABS / UL94-V0
Bobine PC + ABS
Coeur Silicium
Structure interne Époxy
Construction Attacher
Exploitation temporaire 25 75 ℃
humidité d'exploitation ≤85%

Sélection du type

P / N

Contribution

(UNE)

Sortie

(UN V)

Précision Dimensions (mm)
A1 B1 UNE B C ré E F g H

SCTK732B-330

0-630A

1A / 5A / 0.333V

0.2,0.5,1.0

33

32

69

119

64

78

13

2

43

43

SCTK732B-430

0-800A

1A / 5A / 0.333V

0.2,0.5,1.0

43

32

79

119

64

78

13

2

43

43

SCTK732B-530

0-1250A

1A / 5A / 0.333V

0.2,0.5,1.0

53

32

89

119

64

78

13

2

43

43

SCTK732B-630

0-1600A

1A / 5A / 0.333V

0.2,0.5,1.0

63

32

99

119

64

78

13

2

43

43

SCTK732B-830

0-2000A

1A / 5A / 0.333V

0.2,0.5,1.0

83

32

119

119

64

78

13

2

43

43

SCTK732B-1030

0-3000A

1A / 5A / 0.333V

0.2,0.5,1.0

103

32

139

119

64

78

13

2

43

43

SCTK732B-1230

0-3600A

1A / 5A / 0.333V

0.2,0.5,1.0

123

32

159

119

64

78

13

2

43

43

SCTK732B-1330

0-4000A

1A / 5A / 0.333V

0.2,0.5,1.0

133

32

169

119

64

78

13

2

43

43

SCTK732B-1430

0-5000A

1A / 5A / 0.333V

0.2,0.5,1.0

143

32

179

119

64

78

13

2

43

43

SCTK732B-1830

0-5000A

1A / 5A / 0.333V

0.2,0.5,1.0

183

32

219

119

64

78

13

2

43

43

SCTK732B-350

0-630A

1A / 5A / 0.333V

0.2,0.5,1.0

33

55

69

141

64

78

13

2

43

43

SCTK732B-450

0-800A

1A / 5A / 0.333V

0.2,0.5,1.0

43

55

79

141

64

78

13

2

43

43

SCTK732B-550

0-1250A

1A / 5A / 0.333V

0.2,0.5,1.0

53

55

89

141

64

78

13

2

43

43

SCTK732B-650

0-1600A

1A / 5A / 0.333V

0.2,0.5,1.0

63

55

99

141

64

78

13

2

43

43

SCTK732B-850

0-2000A

1A / 5A / 0.333V

0.2,0.5,1.0

83

55

119

141

64

78

13

2

43

43

SCTK732B-1050

0-3000A

1A / 5A / 0.333V

0.2,0.5,1.0

103

55

139

141

64

78

13

2

43

43

SCTK732B-1250

0-3600A

1A / 5A / 0.333V

0.2,0.5,1.0

123

55

159

141

64

78

13

2

43

43

SCTK732B-1350

0-4000A

1A / 5A / 0.333V

0.2,0.5,1.0

133

55

169

141

64

78

13

2

43

43

SCTK732B-1450

0-5000A

1A / 5A / 0.333V

0.2,0.5,1.0

143

55

179

141

64

78

13

2

43

43

SCTK732B-1850

0-5000A

1A / 5A / 0.333V

0.2,0.5,1.0

183

55

219

141

64

78

13

2

43

43

SCTK732B-2050

0-5000A

1A / 5A / 0.333V

0.2,0.5,1.0

203

55

239

141

64

78

13

2

43

43

SCTK732B-2250

0-5000A

1A / 5A / 0.333V

0.2,0.5,1.0

223

55

259

141

64

78

13

2

43

43

SCTK732B-2650

0-6000A

1A / 5A / 0.333V

0.2,0.5,1.0

263

55

299

141

64

78

13

2

43

43

SCTK732B-380

0-630A

1A / 5A / 0.333V

0.2,0.5,1.0

33

82

69

168

64

78

13

2

43

43

SCTK732B-480

0-800A

1A / 5A / 0.333V

0.2,0.5,1.0

43

82

79

168

64

78

13

2

43

43

SCTK732B-580

0-1250A

1A / 5A / 0.333V

0.2,0.5,1.0

53

82

89

168

64

78

13

2

43

43

SCTK732B-680

0-1600A

1A / 5A / 0.333V

0.2,0.5,1.0

63

82

99

168

64

78

13

2

43

43

SCTK732B-880

0-2000A

1A / 5A / 0.333V

0.2,0.5,1.0

83

82

119

168

64

78

13

2

43

43

SCTK732B-1080

0-3000A

1A / 5A / 0.333V

0.2,0.5,1.0

103

82

139

168

64

78

13

2

43

43

SCTK732B-1280

0-3600A

1A / 5A / 0.333V

0.2,0.5,1.0

123

82

159

168

64

78

13

2

43

43

SCTK732B-1380

0-4000A

1A / 5A / 0.333V

0.2,0.5,1.0

133

82

169

168

64

78

13

2

43

43

SCTK732B-1480

0-5000A

1A / 5A / 0.333V

0.2,0.5,1.0

143

82

179

168

64

78

13

2

43

43

SCTK732B-1880

0-5000A

1A / 5A / 0.333V

0.2,0.5,1.0

183

82

219

168

64

78

13

2

43

43

SCTK732B-2080

0-5000A

1A / 5A / 0.333V

0.2,0.5,1.0

203

82

239

168

64

78

13

2

43

43

SCTK732B-2280

0-5000A

1A / 5A / 0.333V

0.2,0.5,1.0

223

82

259

168

64

78

13

2

43

43

SCTK732B-2680

0-6000A

1A / 5A / 0.333V

0.2,0.5,1.0

263

82

299

168

64

78

13

2

43

43

Remarques: les spécifications du produit peuvent être personnalisées
