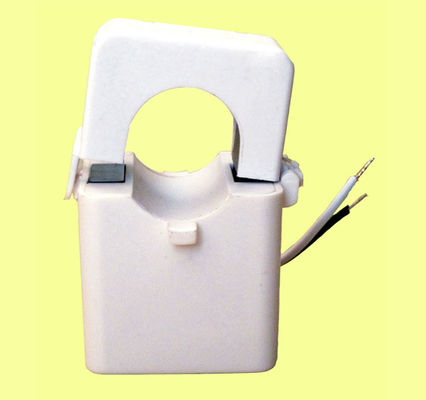

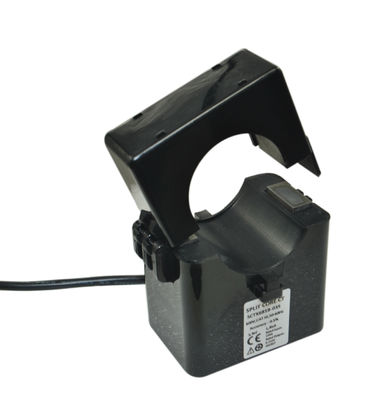

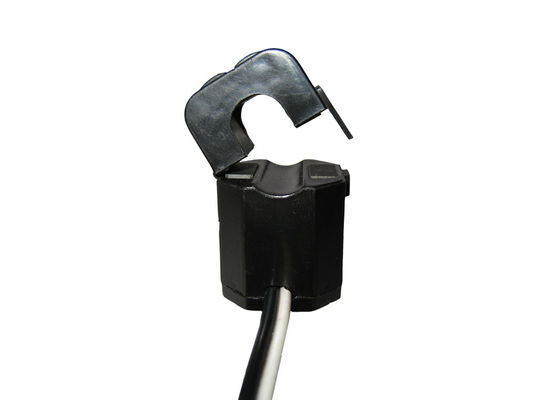

Tension 5A~630A de série de SCTK681B la basse a entré le transformateur de courant de bobine de fente de sortie de 333mV 500mV, de grande précision
Les séries de SCTK681B de transformateur de courant de noyau fendu sont conçues pour l'installation rapide et facile. La conception de noyau fendu permet des mesures actuelles de non contact par l'induction de champ magnétique sans exiger que le fil primaire soit pris off-line et déconnecté pour l'installation de CT. Cette méthode permet une mesure actuelle plus sûre, plus facile et portative. Une résistance interne de charge de précision à travers l'enroulement secondaire du CT fournit un résultat sûr de basse tension et permet l'ouverture sûre du secondaire
Caractéristiques :
Applications :
Paramètre mécanique
| Cas | PA /UL94-V0 |
| Bobine | PBT |
| Noyau | Permalloy |
| Structure interne | Époxyde |
| Construction | Lien |
| Temp de opération | - 25℃~+75℃ |
| Humidité fonctionnante | ≤85% |

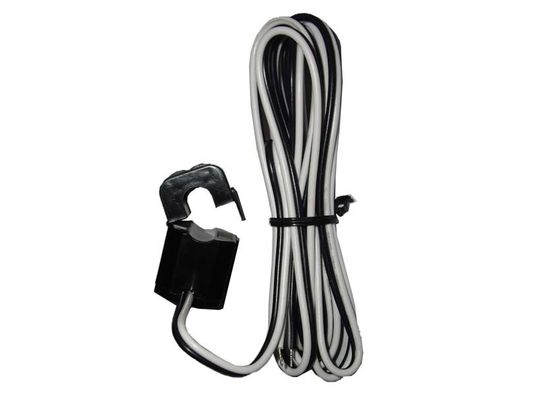

| Connexion de sortie | Fil d'UL1015 20AWG (fil twinsted) 2.5m |
Paramètre électrique
| Fréquence | 50Hz-2KHz |
| Entrée évaluée | 5A-630A |
| Chaîne de mesure | 10%In-130%In |
| Sortie évaluée | 0.333V (C.A.) ou 0-500mA |
| Rapport | ≤± 1,0% |
| Angle de phase | ≤ ±60min |
| Résistance diélectrique | 2.5KV/1mA/1min |
| Résistance d'isolation | DC500V/100MΩmin |
Type sélection
| P/N |
Entrée évaluée (a) |
Sortie (mA/V) | Exactitude | Dimensions (millimètres) | ||||
| Ø0 | B | C | ||||||
| SCTK681B-010 |
5-75A (5,10,20,50,75) |
0-50mA 0.333V |
0,5, 1,0, 3,0 | 10 | 41,5 | 30 | 26,5 | |

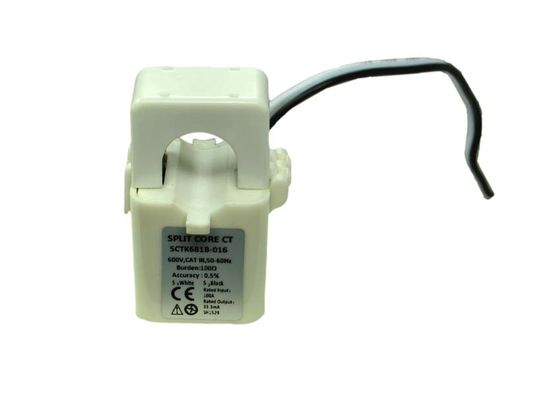

| SCTK681B-016 |
5-150A (5,10,50,100,150) |
0-100mA 0.333V |
0,5, 1,0, 3,0 | 16 | 53 | 36 | 30,5 | |
| SCTK681B-024 |
10-250A (10,50,100,200,250) |
0-200mA 0.333V |
0,5, 1,0, 3,0 | 24 | 70 | 51,5 | 39,0 | |
| SCTK681B-035 |
10-630A (20 100 250 400 600) |
0-500mA 0.333V |
0,5, 1,0, 3,0 | 35 | 84 | 65 | 41,0 | |
Notes : Des spécifications produit peuvent être adaptées aux besoins du client
